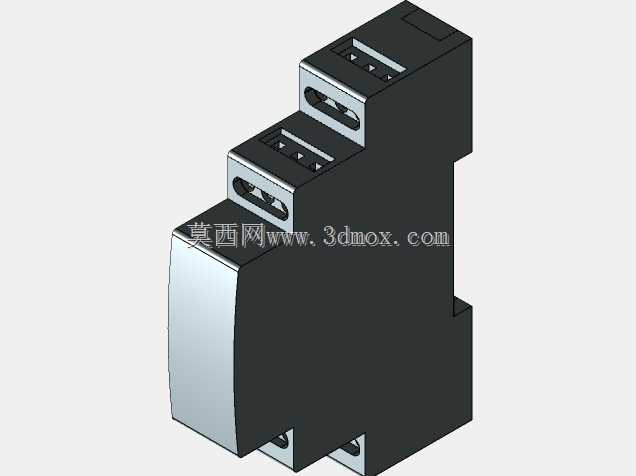

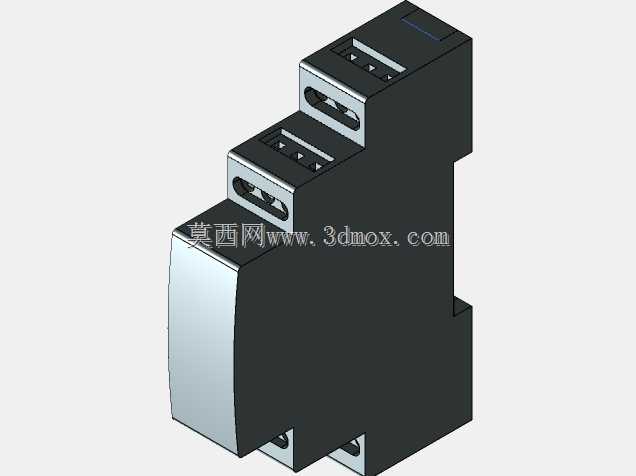

导轨式相位控制继电器三维结构

　　这款导轨安装式电气控制元件，主要应用于低压配电系统、工业自动化控制柜、电机驱动回路的相位监测与控制场景，在三相供电回路中可实时检测相序状态、相位偏差，当出现错相、缺相、相位偏移超出阈值时触发输出动作，切断后端负载供电回路，避免电机反转、设备误动作、精密器件因供电相位异常损坏的问题，在风机、水泵、传送带等依赖三相电驱动的设备配套控制柜中应用十分广泛。从结构设计来看，整体采用标准DIN导轨卡装式结构，壳体宽度适配35mm标准导轨的安装模数，整体厚度控制在18mm模数区间，可与同系列断路器、隔离开关、端子排等元件并排安装在柜内导轨上，无需额外打孔固定，安装时仅需将壳体背部的卡簧对准导轨推入即可锁定，

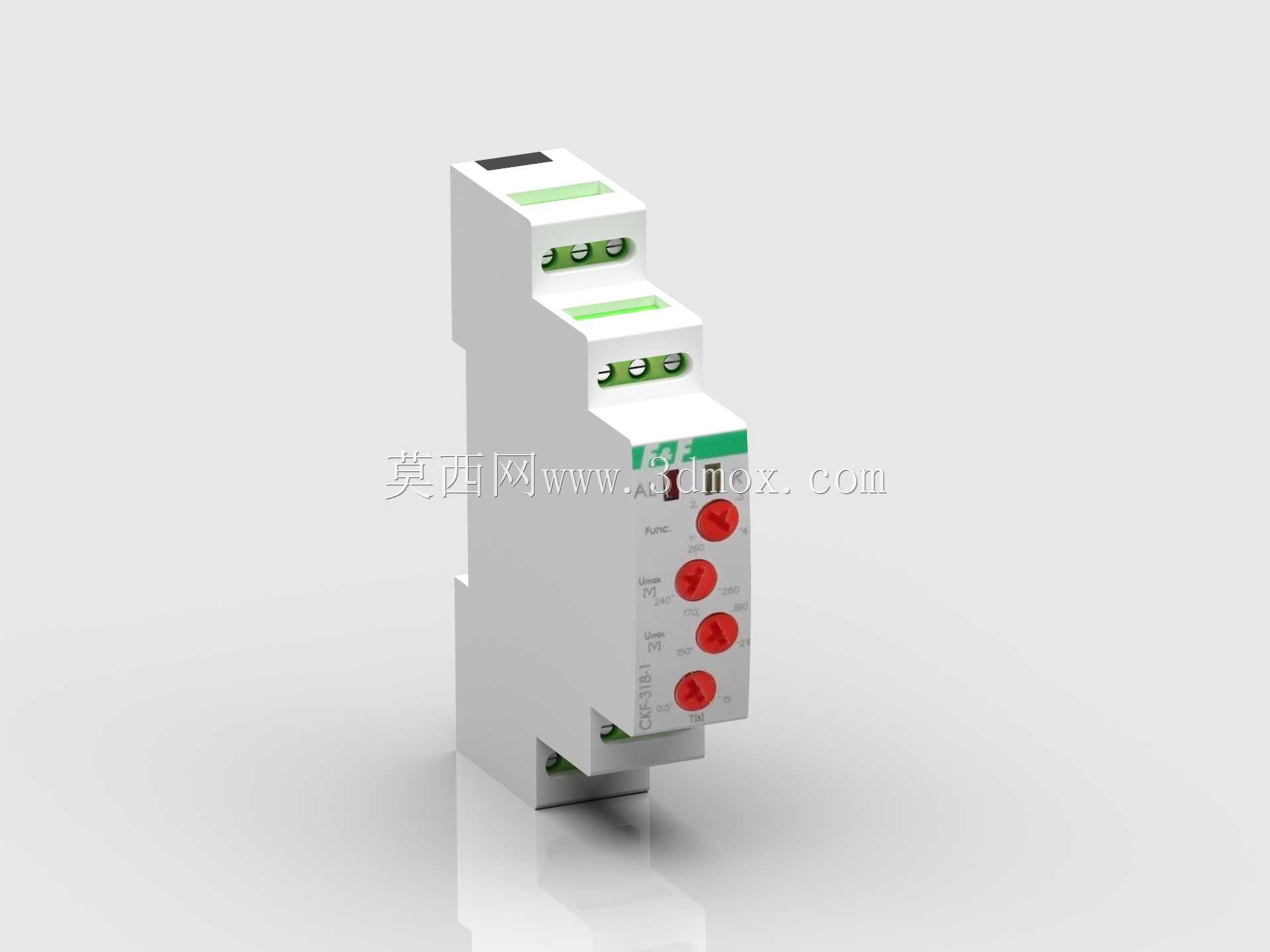

　　拆卸时用一字螺丝刀撬动底部卡舌即可快速取下，大幅提升柜内元件排布的装配效率。壳体正面设置三个红色调节旋钮，分别对应过压阈值、欠压阈值、动作延时时间的参数调节，旋钮周边印有清晰的刻度标识，调试人员可根据现场回路的实际保护需求，直接在柜面旋转旋钮完成参数整定，无需拆卸壳体或外接调试设备。元件上下两端均设置接线端子，上端为三相电源输入接线位，下端为控制信号输出接线位，端子采用带压线板的螺丝紧固结构，可适配0.75-2.5平方毫米的多股铜芯硬线或压接冷压端子的软线，接线时导线插入端子孔后拧紧螺丝即可实现可靠连接，避免长期运行中因震动导致接线松动、接触不良的问题。壳体侧面设置有状态指示灯，正常供电时绿色指示灯常亮，当检测到相位异常、

　　触发保护动作时红色指示灯点亮，运维人员巡检时可直接通过指示灯状态快速判断回路供电是否正常，无需借助万用表逐相测量，大幅降低故障排查的时间成本。建模过程中严格遵循低压控制电器的相关设计规范，所有安装孔位、端子间距、导轨卡扣的尺寸均按照行业通用标准设定，壳体的拔模斜度、壁厚、加强筋位置都参考了量产同类产品的结构设计，既保证壳体的结构强度，在安装、接线、调试过程中不会因外力挤压出现壳体开裂，也控制了整体材料用量，符合低压电器轻量化、小型化的设计趋势。在进行柜内布局三维设计时，可直接将该模型导入装配环境，提前预留对应的安装空间、接线操作空间，模拟柜内走线的弯曲半径，避免实际装配时出现元件干涉、接线空间不足无法操作的问题，同时可模拟元件散热空间的预留，保证长期运行时壳体热量可顺利散出，不会因相邻元件发热导致内部电子器件寿命缩短。
