适配自行车把装的可3D打印后视反光镜结构

　　日常通勤、短途休闲骑行场景中，骑行者的后方视野盲区一直是影响骑行安全的核心痛点，传统安装在车把横管端的外置反光镜要么存在夹持结构易松动、角度调节后易滑移的问题，要么整体结构冗余突出，在停放、推行过程中容易剐蹭周边物体造成结构损坏，这款适配自行车把手孔安装的后视反光镜结构，正是针对现有市售同类配件的实际使用缺陷完成的结构优化设计。

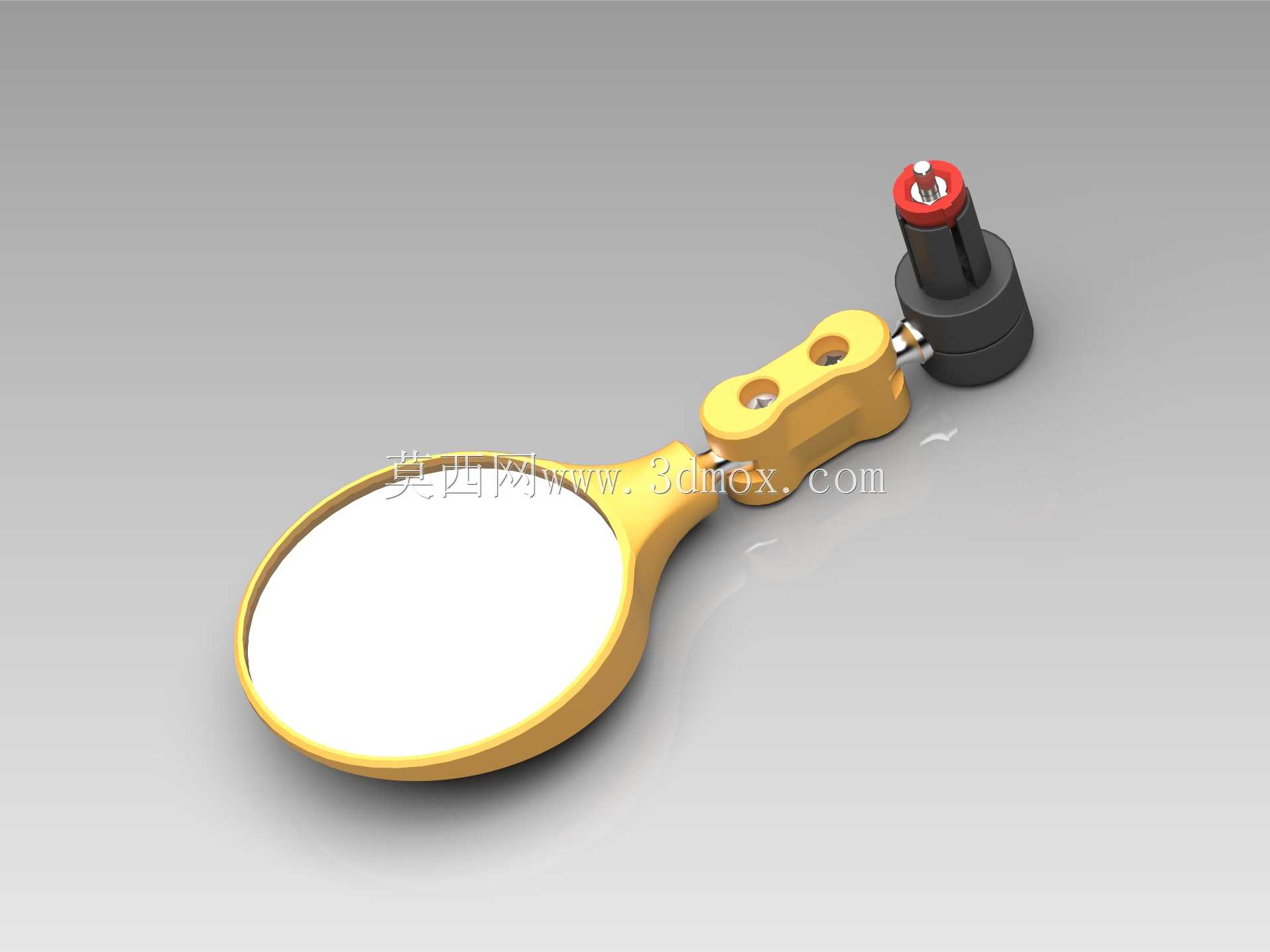

　　从安装边界来看，这款反光镜完全适配常规自行车把端部的标准手孔安装位，摒弃了传统夹持式结构额外占用把横空间、需要额外工具锁紧的弊端，安装端采用柱式插装配合径向涨紧的结构逻辑，插入把端手孔后仅需拧紧端部的锁紧件，即可通过内部的涨紧块挤压把管内壁实现可靠固定，安装后整体结构与把端的衔接间隙控制在1mm以内，不会出现突出的夹持结构剐蹭骑行者衣物或者周边障碍物的问题；整体安装完成后，镜体向车身外侧的伸出长度控制在120mm区间，既保证了足够的后视视野覆盖范围，又不会因为伸出过长导致整车通过性受影响，在狭窄空间推行、停放时也不容易因为磕碰造成镜体断裂。

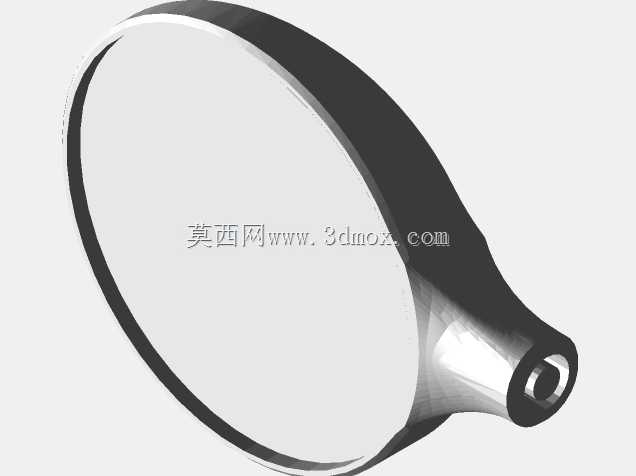

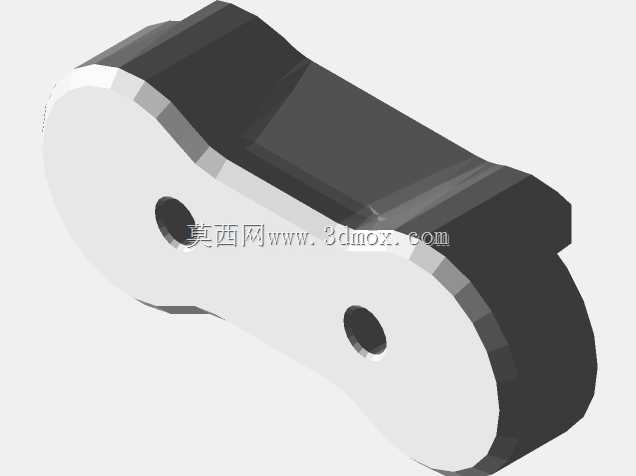

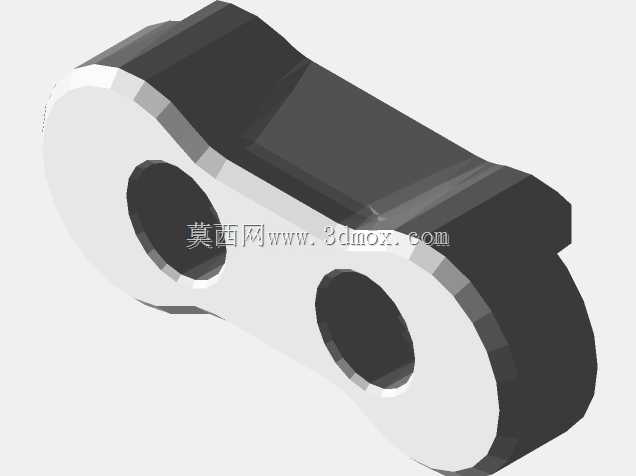

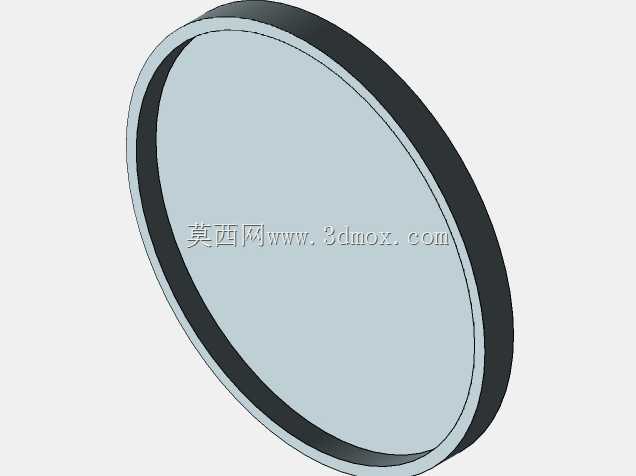

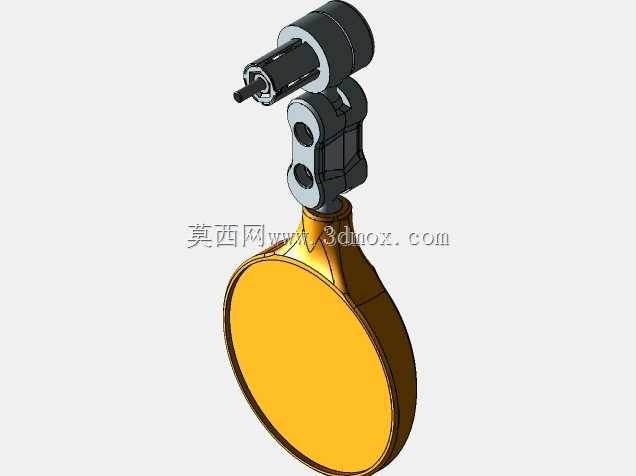

　　功能特性层面，镜体与安装座之间采用了多段铰接的连接结构，区别于传统单球头调节容易出现的角度锁止力不足、骑行颠簸后角度偏移的问题，该铰接结构采用轴销配合阻尼垫片的设计，可实现水平方向180度、垂直方向90度的角度调节，调节阻尼经过匹配设计，既可以在手动调整角度时顺畅转动，又能在日常骑行遇到路面颠簸、持续振动的工况下保持设定角度不发生滑移，无需骑行者频繁停车调整镜体角度；镜体部分采用独立的薄型反光镜片设计，镜片本身为标准平面反光镜，曲率半径符合骑行后视视野的安全要求，后方成像无明显畸变，可清晰覆盖车身侧后方3米范围内的路况，帮助骑行者在变道、转向时无需回头即可观察后方来车情况，大幅降低骑行过程中的安全隐患。

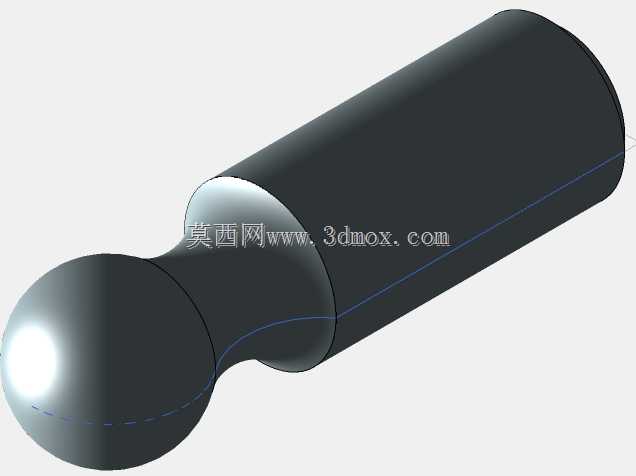

　　设计思路上，这款结构充分考虑了个人用户自制加工的可行性，除了镜片、铰接轴销以及锁紧件为标准外购件之外，其余所有结构件均适配3D打印加工工艺，打印材料可选用常规的ABS或者PETG耗材，这两种材料的抗冲击性能、耐候性能都可以满足户外骑行的使用需求，打印时无需额外添加支撑结构，所有铰接位置的配合间隙在建模阶段就预留了0.2mm的打印公差，打印完成后仅需去除少量打印毛刺即可完成装配，不需要二次机加工处理；铰接位置的铝制车削细节结构，是针对长期转动磨损的优化设计，在铰接孔位置嵌入薄壁铝衬套，避免塑料结构在长期反复转动过程中出现孔位磨损、间隙变大导致的结构松动问题，大幅提升整体结构的使用寿命。

　　实际使用过程中，这款反光镜的结构可靠性经过了长期户外骑行的验证，在常规城市路面颠簸、雨天淋水、夏季高温暴晒的工况下，3D打印结构不会出现明显的变形、强度衰减问题，涨紧式的安装结构也不会因为长期振动出现松动脱落的情况；如果遇到镜体意外磕碰的情况，由于铰接结构具备一定的转动让位空间，可在受到侧向冲击力时顺势转动卸力，避免刚性连接导致的结构断裂，即使出现个别零件损坏的情况，也可以单独重新打印对应的损坏零件进行更换，无需整体更换整套反光镜，后期维护成本极低。

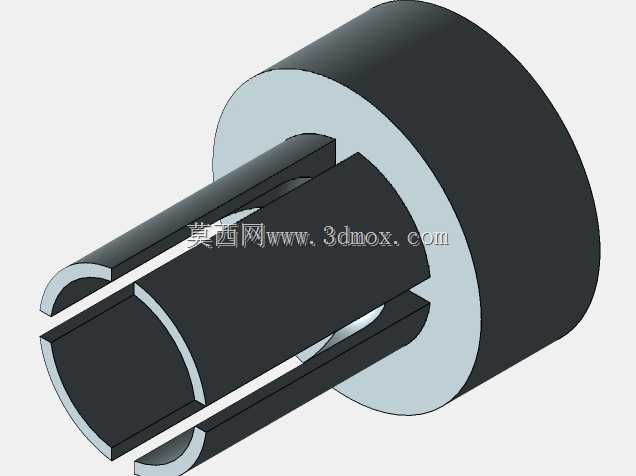

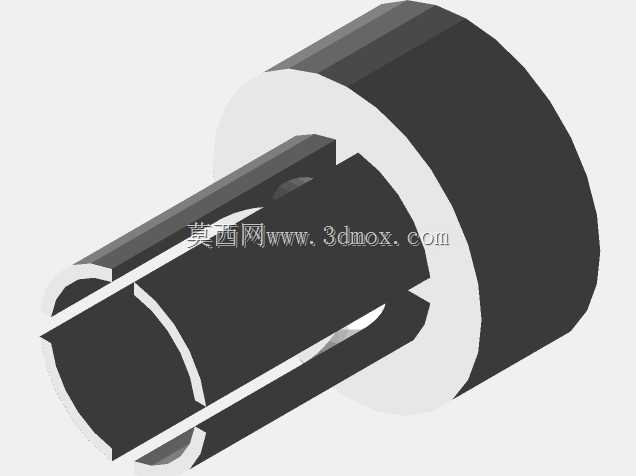

　　从结构建模的细节来看，所有连接位置的过渡圆角都做了适配打印工艺的优化，没有过小的锐角或者薄壁结构，最小壁厚控制在2mm以上，保证打印完成后的零件强度满足使用要求；安装端的涨紧块采用分体式三瓣结构，锁紧时受力均匀，不会出现单方向受力导致的安装偏斜问题，锁紧件采用标准的手拧结构，不需要额外工具即可完成安装和拆卸，用户可根据自身使用需求快速拆装，在不需要使用反光镜的时候可以快速取下，不会在车把上留下突出的安装结构影响整车外观。
