工业设备三色多层警示信号柱结构

　　在离散制造车间的产线布局、自动化工作站搭建、大型成套设备配套的场景里，这类多层堆叠式信号警示装置是现场目视化管理的核心部件之一，它不需要操作人员凑近设备面板查看参数，隔着十几米的车间通道就能通过不同灯层的点亮状态快速判断设备当前运行工况，大幅降低现场巡检的沟通成本，也能在异常触发的第一时间传递告警信号，避免小故障拖成生产停线事故。

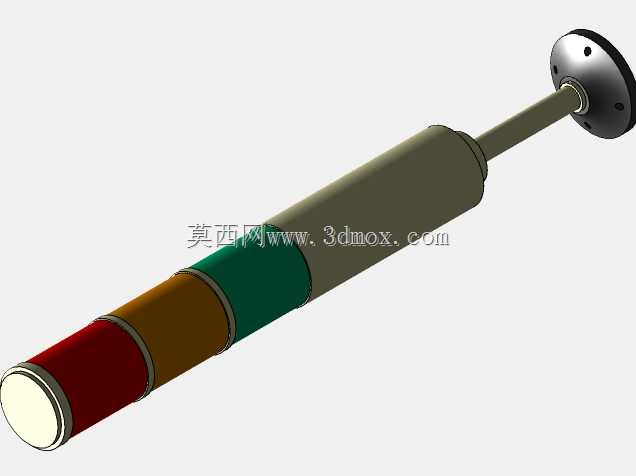

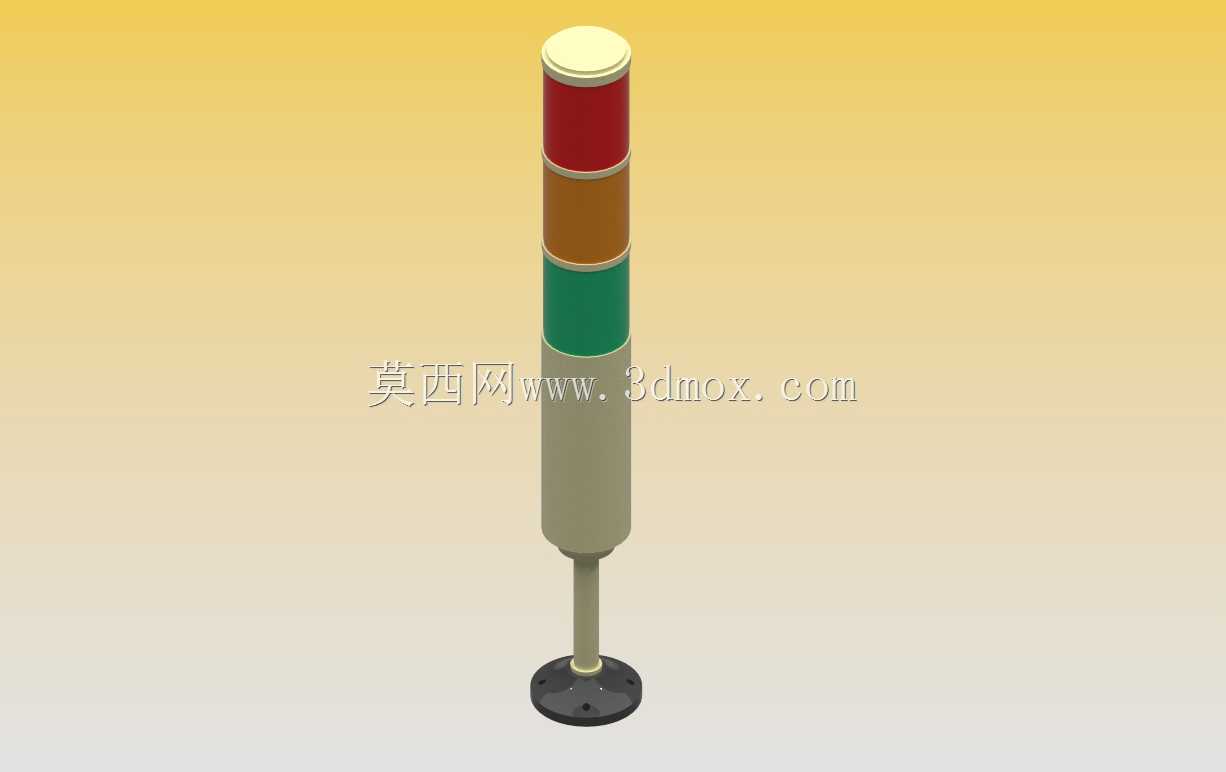

　　从实际功能逻辑来看，这款信号柱采用竖向分层的结构布局，从上到下依次设置红、橙、绿三个发光灯段，对应工业现场通用的状态标识逻辑：绿色代表设备处于正常允许运行状态，可正常开展加工作业；橙色代表预警提示，通常对应设备待料、参数接近阈值、需要操作人员介入确认的过渡状态；红色代表禁止运行的故障或紧急状态，触发时往往同步搭配蜂鸣声响提示，提醒现场人员第一时间处置。这种色彩编码的逻辑完全贴合工业现场的作业习惯，不需要额外做人员培训就能快速识别，适配从通用机加工、电子组装到物流输送、仓储分拣的绝大多数生产场景。

　　做结构设计的时候，首先要考虑的是现场安装的适配性，这款信号柱底部采用圆形法兰盘安装结构，盘面上预留均匀分布的固定安装孔，既可以直接通过螺栓固定在设备顶面的安装平面上，也可以搭配弯折支架实现侧装、壁挂安装，适配不同设备的安装空间限制。灯柱主体与安装底座之间采用细长杆状连接结构，能把发光段抬升到合适的观察高度，避免被设备周边的工装、物料遮挡视线，杆身的长度可以根据实际安装场景做适配调整，保证现场各个操作岗位都能无遮挡看到灯体状态。

　　灯体的外壳分段做了差异化的结构设计，每一段发光层都采用透光性均匀的工程塑料材质，保证LED光源发出的光线能均匀扩散，不会出现局部亮斑导致远距离识别偏差，非发光的基座段采用高强度哑光工程塑料，既可以内置LED驱动电路、蜂鸣发声模块，也能起到结构支撑的作用，外壳的防护等级适配车间常见的粉尘、少量切削液飞溅的工况，不需要额外做防护套就能在普通工业环境下长期稳定工作。顶部的端盖做了圆弧过渡处理，避免积灰积水，也能减少车间内搬运物料时的磕碰剐蹭损伤。

　　从安装边界的尺寸考量来看，这类信号柱的整体直径控制在较小的范围，不会占用设备顶面过多的安装空间，法兰底座的尺寸刚好匹配常见的设备电气安装孔位标准，不需要现场额外打孔改孔就能快速完成安装接线。接线部分从底座底部预留穿线空间，可以直接对接设备的PLC输出点位，根据设备的逻辑输出信号触发对应灯层的点亮与蜂鸣，接线逻辑简单，不需要额外配置复杂的通讯模块，普通的设备电气维护人员就能完成接线调试。

　　在实际选型配套的时候，这类信号柱往往会根据设备的高度调整连接杆的长度，比如大型龙门设备上安装时会选用更长的连接杆，把灯体抬升到超过设备主体轮廓的高度，让车间远端的管理人员也能看到设备状态；而在小型桌面式自动化工作站上，则会缩短连接杆长度，避免灯体过高影响人员操作或者物料搬运。灯体的分层结构也支持灵活配置，除了常规的三色配置外，也可以根据需求增加蓝色、透明灯层对应特殊状态提示，但常规生产场景下红橙绿三色已经能覆盖绝大多数状态提示需求，也是目前工业现场应用最广泛的配置形式。

　　从结构可靠性的角度考虑，灯柱的各段连接采用卡扣加密封胶圈的结构，既方便后期维护时更换损坏的灯层模块，也能保证拼接处的密封性能，避免车间内的粉尘、水汽进入灯体内部损坏电路。LED光源本身的长寿命特性也降低了后期的维护频率，不需要像传统白炽灯信号柱那样频繁更换灯泡，适配工业设备长期连续运行的使用需求。蜂鸣模块的音量可以根据车间的噪音水平做调整，在噪音较大的冲压、焊接车间可以调高音量保证告警信号能被清晰识别，在安静的精密组装车间则可以调低音量避免产生不必要的噪音干扰。
