机架式万兆有线路由器三维结构设计

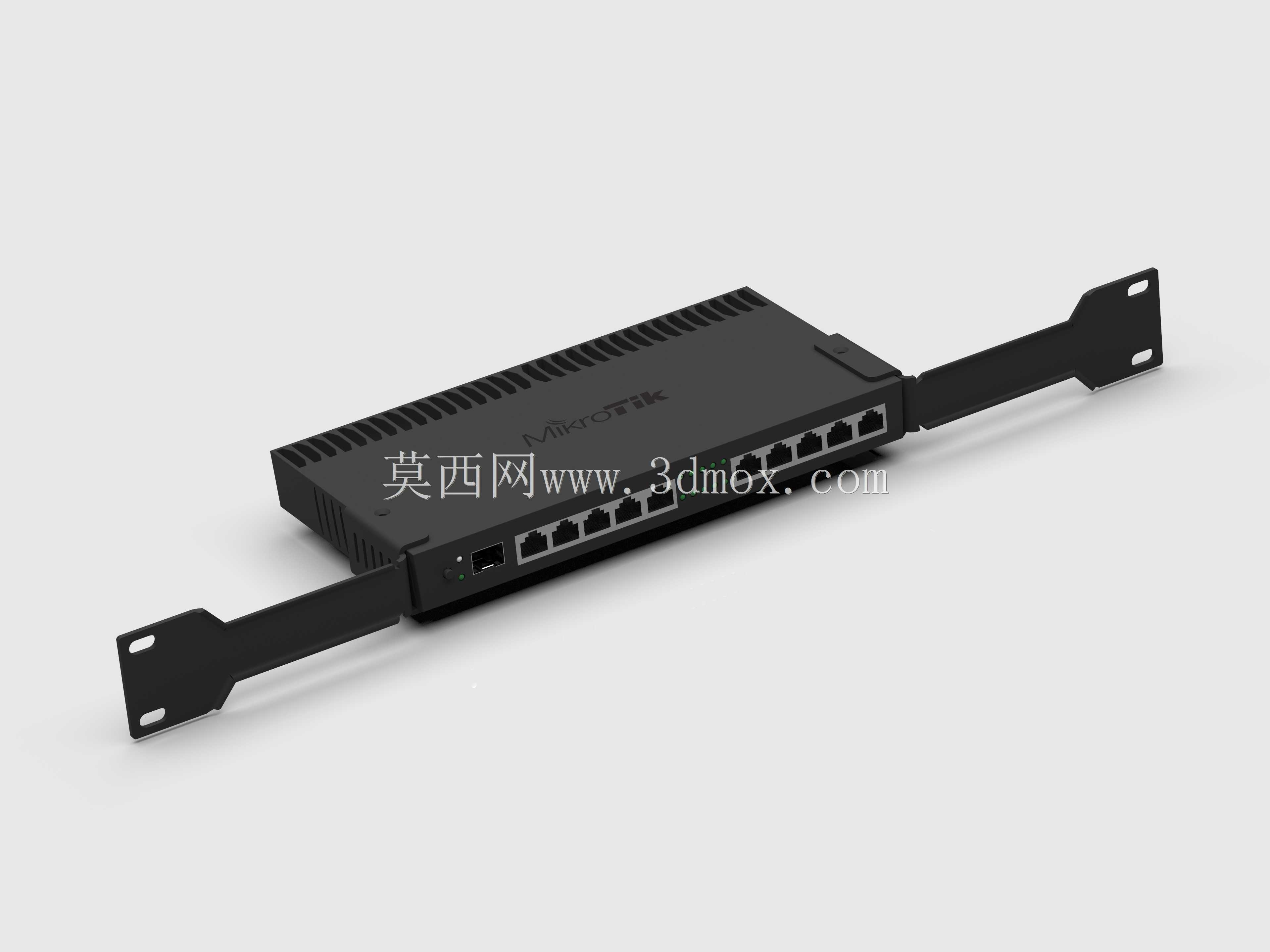

　　在中小型办公网络、园区接入节点、小型机房的网络部署场景中，机架式路由器的结构适配性直接影响机柜空间利用率与后期运维效率，本次建模的这款路由设备，针对标准19英寸机柜安装场景做了专属结构设计，两侧延伸的安装挂耳预留了标准机柜固定孔位，安装时无需额外定制转接支架，可直接固定在机柜立柱上，设备主体深度适配常规壁挂小机柜与标准落地机柜的进深边界，不会出现突出机柜或者线缆弯折半径不足的问题。设备主体采用金属壳体一体化冲压成型，壳体表面排布的细密散热格栅沿设备长度方向均匀分布，对应内部主板、电源模块的发热区域，可在无主动风扇的被动散热条件下，满足长时间满负载运行的散热需求，避免积尘与风扇噪音带来的运维问题。前面板接口排布遵循运维操作习惯，

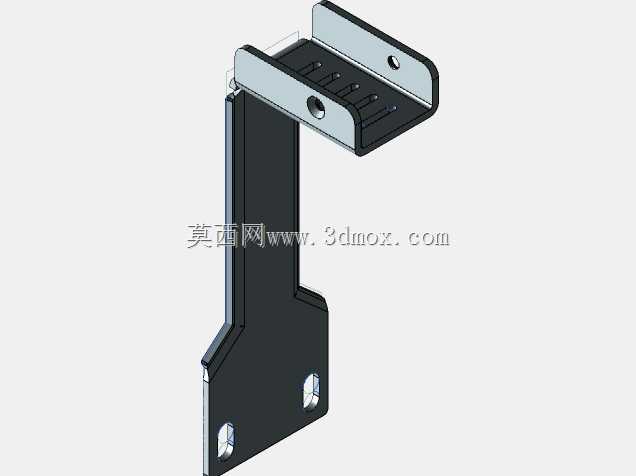

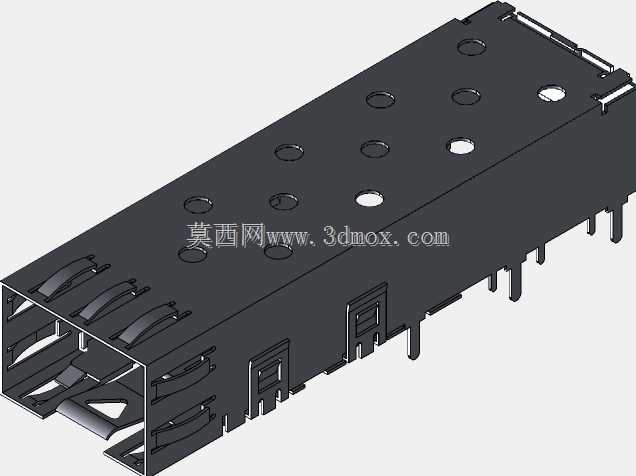

　　从左至右依次布置配置口、千兆电口、万兆SFP+接口，所有接口间距预留了足够的插拔操作空间，即使相邻接口同时插满水晶头或光模块，也不会出现干涉无法插拔的情况，接口旁预留的状态指示灯位置，可直观对应每个端口的链路状态与速率，运维人员无需进入系统后台，站在机柜前即可快速判断端口运行情况。设计过程中优先考虑了设备的安装兼容性，两侧挂耳采用可微调的结构设计，可适配不同孔距的非标机柜立柱，挂耳与主体的连接位置做了加强筋结构，避免设备长期悬挂安装出现挂耳变形、主体下沉的问题。壳体内部预留了标准主板安装螺柱位置，电源模块区域做了独立的隔离仓设计，避免电源电磁干扰对数据传输信号造成影响，同时内部走线槽的排布沿壳体边缘布置，既可以规整内部线缆，

　　也能避免线缆遮挡散热风道。设备整体高度符合1U机架设备的尺寸规范，在机柜内安装时不会占用额外的U位空间，可与交换机、配线架等标准机架设备紧密排布，最大化利用机柜的垂直安装空间。在实际项目应用中，这类带IPsec硬件加速的路由设备，可承担多分支网点的VPN互联、千兆带宽接入的NAT转发、内网VLAN间路由转发等核心功能，硬件加速模块可在加密流量传输时降低CPU占用率，避免大流量加密传输时出现设备性能瓶颈。建模时还原了设备的所有外部结构细节，包括壳体的散热齿间距、接口的内凹深度、挂耳的折弯角度、固定孔的孔径与位置公差，可直接用于机房布局模拟、安装干涉检查、设备装配教学等场景，结构设计上的细节还原也能帮助网络工程人员提前预判安装过程中可能出现的线缆长度不足、接口操作空间不够等问题，在项目进场前完成安装方案的调整优化。
