弧形底座铰接式金属机械支撑构件

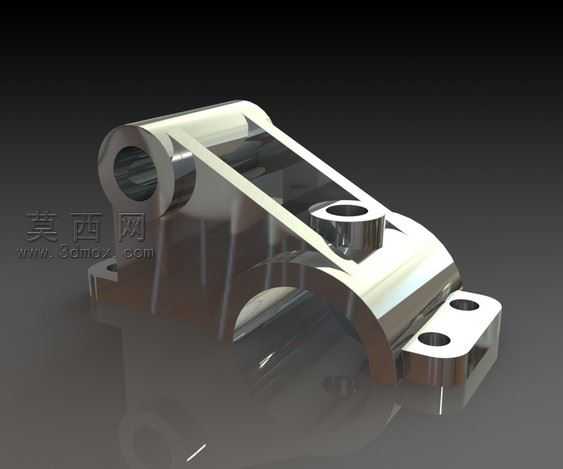

本作品为一款金属材质的机械支撑连接构件，采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工艺规范，对零件的每一处结构尺寸都做了公差适配预留，确保后续生产加工的可行性。建模初期先梳理零件的功能逻辑：该构件需要同时实现底部安装固定、中部承载支撑、上部铰接联动的多重功能，因此先绘制底部弧形基座的轮廓草图，通过拉伸、切除命令构建出带两个安装孔的底板结构，弧形让位结构的弧度经过反复校核，既保证安装时与配合面的贴合度，又预留出足够的避让空间避免运动干涉。中部的支撑主体采用渐变壁厚设计，在受力集中的区域做了加厚处理，同时通过圆角过渡消除应力集中点，避免零件在交变载荷下出现断裂风险。上部的铰接孔位严格按照同轴度要求设计，孔内壁做了精度预留，可适配标准销轴类零件实现铰接转动，侧面的凸台螺纹孔经过螺纹特征命令精准生成，可用于安装定位销或者外接附属配件。渲染阶段采用金属磨砂不锈钢材质，调整材质的粗糙度、反射率参数还原真实机加工金属的质感，打光采用三点布光法，主光勾勒零件的主体轮廓，辅光打亮暗部细节避免死黑，轮廓光强化零件的边缘立体感，背景选用中性灰色突出金属零件的质感，渲染输出的效果图清晰展现了零件的每一处结构细节，包括安装孔的倒角、铰接孔的内壁、凸台的过渡圆角都清晰可见。整个设计过程兼顾了结构强度、装配可行性与加工工艺性，所有特征都可通过常规的铣削、钻削、镗削工艺加工完成，没有无法落地的异形结构，可直接用于机械结构中的支撑连接场景，作为铰接类支撑座适配各类需要转动连接的机械传动部位。
