COMELZ设备用气动摆动切割刀结构

　　这款气动摆动切割刀主要适配COMELZ系列数控裁切设备，在柔性材料加工场景中承担核心裁切执行功能，常见于皮革、纺织面料、工业垫片、柔性包装材料的成型裁切工序，这类加工场景对裁切刃口的摆动频率、下压力度控制、走刀轨迹跟随性都有较高要求，传统固定刃口裁切容易出现材料拉扯、毛边、切面不齐的问题，而气动驱动的摆动结构可以让刃口在走刀过程中保持高频小幅摆动，像手工裁切的拉锯动作一样顺滑切断纤维类材料，避免材料层间移位。从结构布局来看，整个组件采用模块化集成设计，将气动驱动单元、刃口摆动传动结构、安装连接基座、驱动动力端整合为一个整体，不需要设备端额外设计复杂的传动链路，设备安装位只需要预留对应的气源接口、动力连接点位即可完成装配。

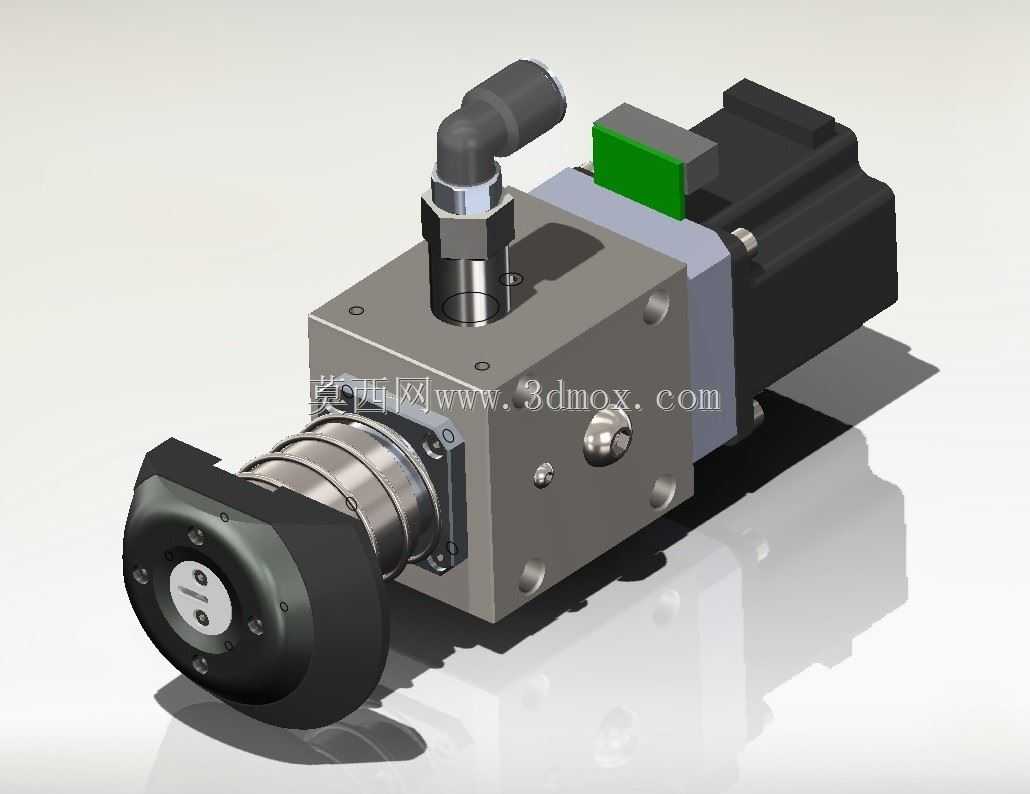

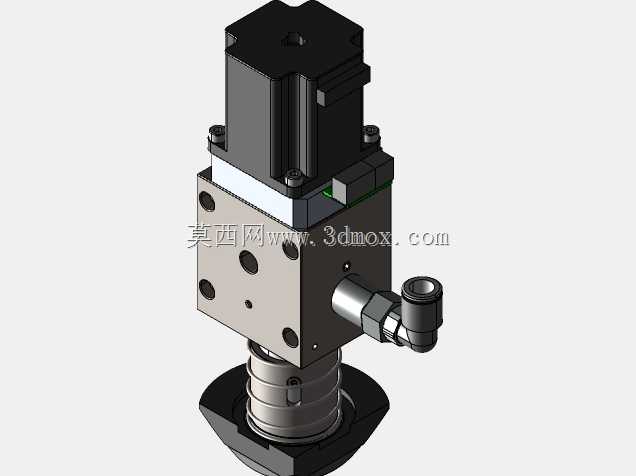

　　前端的裁切刀头部分做了防护结构设计，黑色的防护端盖将刃口的非工作区域完全包覆，仅露出裁切作业的有效刃段，既可以避免设备调试、日常维护过程中操作人员误触刃口造成工伤，也能阻挡裁切过程中产生的碎屑、料渣进入传动间隙，延长内部摆动结构的维护周期。侧面的气动接头采用直角快插式结构，气源管路从侧上方接入，不会干涉刀头沿裁切轨迹的横向、纵向移动，也能避免走刀过程中管路与加工台面、待加工材料发生剐蹭。后端的动力单元负责驱动刀头的刃口角度偏转，配合设备的数控系统可以在走刀转弯时自动调整刃口朝向，保证刃口始终与裁切轨迹的切线方向保持一致，避免小半径转角位置出现切面倾斜、裁不断的问题。基座部分采用方正的金属块体结构，

　　多个安装面都预留了定位销孔与紧固螺丝孔位，既可以正面安装在设备的Z轴滑台上，也可以根据设备的布局需求选择侧面安装，安装基准面做了精加工处理，平面度控制在合理公差范围内，装配后不需要额外调整刃口的垂直度就能保证裁切深度的一致性。从安装边界来看，整个组件的横向、纵向、高度方向尺寸都做了紧凑化设计，不会占用过多的Z轴安装空间，适配多数中小型数控裁切设备的滑台负载与安装空间要求，刃口的伸出长度可以根据待加工材料的厚度做小幅调整，调整后通过基座侧面的锁紧旋钮固定位置，不需要拆解整个刀体就能完成裁切深度的适配。内部的摆动传动结构采用密封设计，压缩空气驱动的活塞结构直接带动刃口做高频往复摆动，没有多余的中间传动齿轮，传动间隙小，摆动动作响应快，

　　长时间高频作业也不会出现传动件磨损导致的摆动幅度偏差。在实际生产应用中，这类气动摆动刀相比电机直驱的振动刀，气动驱动的冲击力更柔和，针对多层堆叠的柔性材料裁切时，不会因为刃口振动过大导致材料层间错位，裁切出来的工件边缘整齐，不需要后续做修边处理，能有效减少后工序的工作量。日常维护时只需要定期从注油点位添加少量润滑脂，检查气动管路的密封性，及时清理前端防护盖位置堆积的裁切碎屑即可，不需要复杂的拆解保养，适配制鞋、箱包、汽车内饰、广告耗材等多个行业的柔性材料裁切加工需求。
