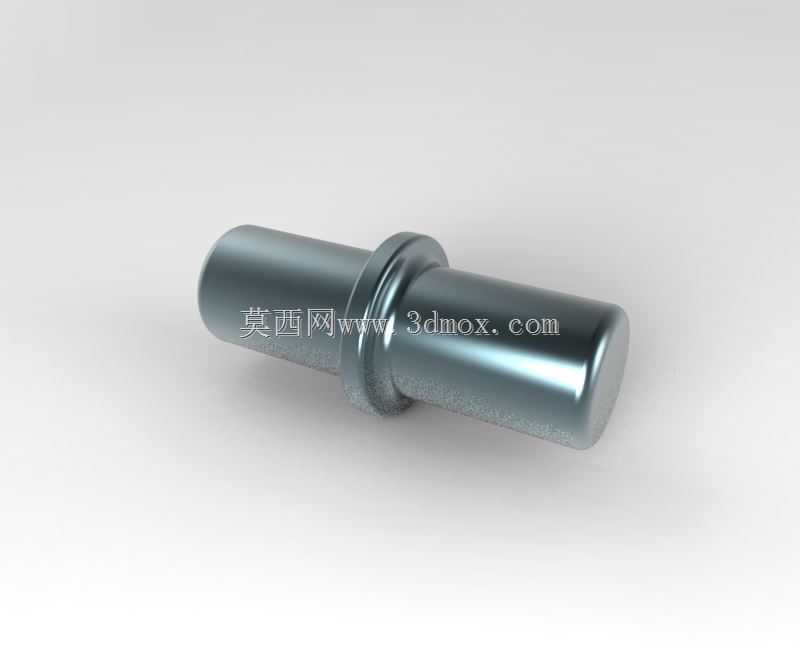

家具连接用带凸台定位架子销

　　在家具装配尤其是板式家具、拆装式金属家具的连接结构中，这类带中间凸台的架子销是应用频次极高的定位连接件，日常做结构设计时经常会在层板与侧架、活动支架与主框架的连接位用到它。不同于普通光轴销，它中间的环形凸台是核心功能结构，安装时凸台会卡在两个对接构件的贴合面之间，既可以限制销轴的轴向窜动，避免装配后销轴从安装孔内滑出脱落，也能在两个对接件之间形成精准的轴向定位基准，保证装配后相邻构件的相对位置精度，不会出现装配错位、层板高低不平的问题。

　　从实际使用场景来看，这类销子大多用在需要反复拆装的家具结构上，比如可调节高度的置物架、拆装式衣柜的层板支架、办公家具的活动连接位，还有部分需要快速拆装的小型工装机架连接位也会用到同结构的销件。它的两端做了圆弧导头设计，这个细节在实际装配时作用很大，工人现场装配时不需要刻意对准孔位的中心，顺着导头的圆弧面就能把销子顺利推入安装孔，能有效降低装配对位的难度，提升批量装配的效率，同时也能避免硬敲硬装时销端刮伤安装孔内壁，破坏基材的连接强度。

　　设计这类销件的时候，首先要匹配安装孔的公差配合，通常销身的直径会比安装孔小0.02-0.05mm，属于间隙配合的范畴，既保证拆装时的顺畅度，又不会因为间隙过大导致连接晃量超标。中间凸台的外径一般比销身大2-4mm，凸台的厚度根据连接构件的板材厚度来定，常规家具用的这类销子凸台厚度在1.5-3mm之间，太薄的话凸台容易受挤压变形，起不到轴向定位的作用，太厚则会在两个对接构件之间留下不必要的装配缝隙，影响成品的外观平整度。销身的有效长度要根据穿透的构件厚度来计算，要保证两端插入对应安装孔的深度不小于销身直径的1.5倍，这样才能提供足够的连接抗剪强度，避免承重时销子从孔内脱出。

　　从安装边界来看，这类销子对安装孔的加工精度有一定要求，安装孔的同轴度偏差不能超过0.1mm，否则装配时会出现卡滞，强行敲入的话会导致销身变形，后续拆装就会非常困难。安装孔的深度要比销子的插入深度深1mm左右，避免孔底有加工残留的木屑或者金属碎屑时，销子无法插到底，导致两个对接构件之间出现缝隙。如果是用在木质家具上，安装孔的内壁不需要做额外处理，但如果是用在金属机架的连接位，通常会在孔壁做去毛刺处理，避免毛刺刮伤销身表面，长期使用后出现锈迹卡滞的问题。

　　实际选型的时候，要根据连接位的承重来选择销身的直径，常规轻型家具层板连接用直径6mm的销子就足够，承重较大的金属支架连接位则会用到直径8mm或者10mm的规格，销身的表面处理一般采用镀锌或者镀镍，既提升防锈能力，也能降低表面粗糙度，让拆装更顺滑。不同于带螺纹的紧固件，这类销子的连接不需要额外工具，徒手就能完成装配和拆卸，非常适合需要用户自行组装的民用家具产品，也能降低产品包装运输的体积，节省物流成本。在做三维建模的时候，要特别注意中间凸台与销身的过渡圆角，这个圆角不能太大，否则会导致凸台无法完全贴紧构件表面，出现装配间隙，也不能太小，避免热处理或者冷镦加工时出现应力集中，导致销子在受冲击载荷时从凸台位置断裂。两端的圆弧导头的半径一般取销身半径的0.8倍，既能保证导向效果，也不会因为导头过尖导致运输过程中划伤包装或者操作人员。
