家具连接用偏心熨平板结构设计

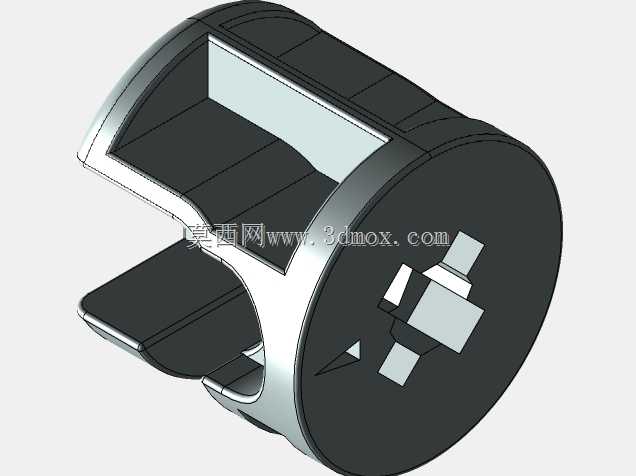

　　在板式家具的装配体系里，这类偏心结构件是实现无外漏紧固件快装的核心部件之一，日常接触的定制衣柜、拆装书桌、平板包装的民用家具里，几乎都能找到这类结构的应用。不同于传统的明装螺丝或者榫卯结构，偏心式的连接逻辑是通过内部的凸轮锁紧结构，把预埋在板材里的连接杆拉紧，实现两块垂直或者平行板材的紧密贴合，不需要在板材外表面留下螺丝孔位，能保证家具外观的完整性，同时也能降低平板包装的运输体积，用户拿到散件后不需要复杂的工具就能完成装配。从结构设计的角度看，这个零件的主体采用了带开口的圆柱腔体结构，腔体内部的偏心槽是整个零件的核心功能区，槽型的曲线轨迹直接决定了锁紧行程和拉紧力的大小，设计时需要匹配对应规格的连接杆球头直径，

　　通常这类家用级的连接件适配的连接杆直径在6mm到8mm之间，偏心行程控制在3mm到5mm，既能够抵消板材钻孔的位置公差，又能提供足够的拉紧力避免板材拼接处出现缝隙。零件外侧的十字槽结构是为了配合普通十字螺丝刀操作，不需要专用工具就能完成锁紧和拆卸，槽的深度和宽度做了加厚处理，避免多次拆装后出现滑牙的问题，这也是民用家具配件需要重点考虑的耐用性指标，毕竟家具在使用周期内可能会经历多次拆装移位。零件的外圆柱直径是安装边界的核心参数，需要匹配板材上预先钻好的预埋孔直径，常规15mm厚度的板材使用的这类偏心件直径多为15mm，安装孔深度控制在12mm左右，保证零件嵌入板材后表面和板材平面齐平，不会出现凸起影响外观或者相邻部件的装配。

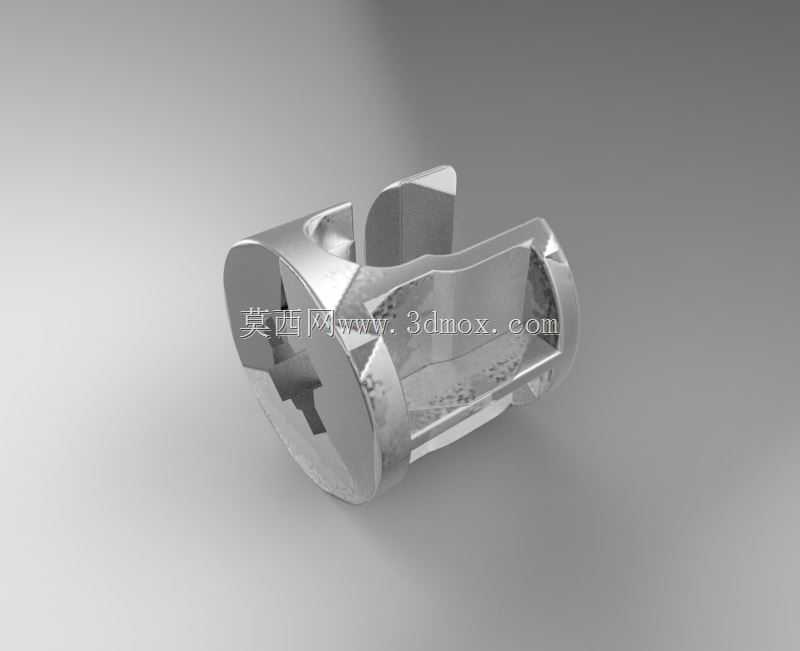

　　开口侧的定位缺口是用来对准连接杆的插入方向，装配时只需要把缺口对准连接杆插入的方向，推入预埋孔之后旋转螺丝刀就能完成锁紧，这个缺口的角度设计经过了反复验证，能够让连接杆的球头顺利滑入偏心槽的起始位置，不需要额外调整对位，降低普通用户的装配难度。从材质选择的逻辑来看，这类零件通常采用锌合金压铸成型，表面做镀镍处理，既能够保证足够的结构强度，在反复锁紧受力时不会出现开裂或者变形，又能具备一定的防锈能力，适应家具使用过程中可能遇到的潮湿环境，比如南方梅雨季节的室内湿度条件下，也不会出现锈蚀导致无法拆卸的问题。在实际的家具结构设计选型时，需要根据板材的材质和厚度选择对应规格的偏心件，如果是密度板这类握钉力较弱的板材，

　　还需要配合尼龙预埋螺母使用，避免反复拆装后孔位松动导致连接失效；如果是实木多层板这类握钉力较好的板材，可以直接将偏心件压入预先钻好的孔位，依靠零件外壁和孔壁的过盈配合实现固定。整个零件的外形没有多余的冗余结构，所有的曲面和切边都是为了实现功能服务，圆柱外壁的微小脱模斜度是为了压铸生产时顺利脱模，同时也能让零件更容易压入板材的安装孔，边缘的倒角处理避免压入时刮伤板材孔壁的纤维，影响连接的牢固度。在三维建模过程中，需要重点控制偏心槽的轮廓度公差，槽面的粗糙度直接影响锁紧时的顺滑度，如果槽面存在毛刺或者轮廓偏差，会导致锁紧时卡顿，甚至出现锁不紧或者锁死无法拆卸的问题；外侧的驱动槽和主体圆柱的同轴度也需要严格控制，否则旋转螺丝刀时会出现偏心晃动，影响操作手感。这类连接件虽然单个零件的尺寸很小，但是在整套家具的装配体系里起到的作用至关重要，连接的可靠性直接决定了家具的使用寿命和使用体验，设计时需要平衡锁紧力、操作便利性、安装公差适配性这几个核心指标，不能单纯追求大的拉紧力而导致装配难度上升，也不能为了容易装配而降低连接的牢固度，导致家具使用过程中出现松动晃动的问题。
