聚合物薄片加工用绕线作业设备结构

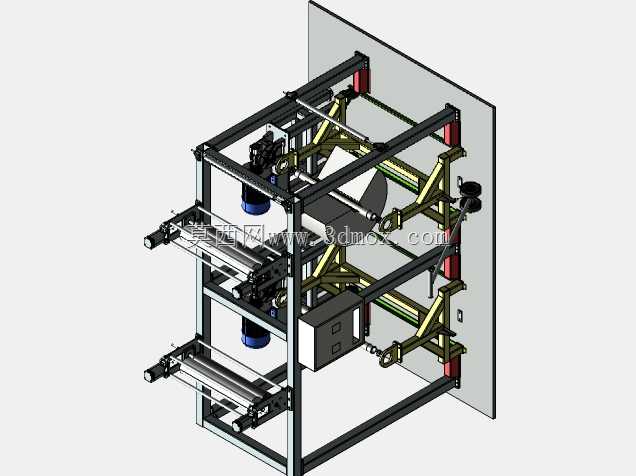

　　在柔性聚合物材料加工的产线环节里，这类绕线作业设备是薄片类基材收卷、排线工序里的核心执行单元，日常多布置在薄膜涂布、极片制备、柔性传感元件加工的工段衔接位置，承接前段工序输出的连续聚合物薄片状物料，通过稳定的张力控制与回转动作，把幅宽均匀、厚度在微米级的薄片材料规整缠绕到指定规格的料筒上，避免薄片在转运、存储过程中出现折痕、褶皱、层间错位的问题。从结构设计的逻辑来看，整套绕线机构的核心框架采用了分体式装配思路，底部的支撑座预留了和产线机架对接的安装孔位，安装边界的长宽尺寸适配常规流水线的侧装工位，不需要额外改造现有产线的支撑结构就能完成固定，设备的回转主轴中心高度和前段出料辊的中心高度保持齐平，

　　能最大程度减少薄片在输送过程中的弯折角度，降低材料内部的应力残留。设备的张力调节组件没有采用复杂的电子闭环结构，而是通过摆臂配重的机械方式实现恒张力控制，这种设计对于厚度均匀、拉伸率较低的聚合物薄片来说可靠性更高，不会因为传感器信号延迟出现张力突变拉断薄片的情况，摆臂的活动行程覆盖了常规绕制过程中料卷直径从空筒到满卷的变化范围，在整个绕制作业周期里不需要人工调整张力参数。绕线主轴的夹持结构采用了快拆式设计，空料筒的安装和满料卷的拆卸都不需要额外工具，操作人员只需要扳动主轴端的锁紧手柄就能完成料筒的固定与松开，能有效缩短上下料的辅助时间，适配批量连续生产的节拍要求。导向排线的组件布置在主轴和进料端之间，

　　导辊的表面做了低摩擦系数的表面处理，不会在聚合物薄片的表面留下划痕，导辊的横向移动行程和料筒的有效绕制宽度完全匹配，排线的节距可以通过调整传动端的连杆偏心距来改变，能适配不同厚度薄片的层叠绕制需求，避免层与层之间出现重叠或者间隙过大的问题。从实际使用的场景来看，这类绕线设备除了用在聚合物薄片的收卷工序，也能通过更换不同规格的导辊和夹持工装，适配薄金属带、绝缘纸带等类似柔性带状物料的绕制作业，设备的整体外形没有突出的尖锐结构，所有传动部件都布置在防护壳体内部，符合车间作业的安全规范，日常维护只需要定期给回转轴承加注润滑脂、检查传动皮带的张紧度即可，不需要复杂的校准流程。在建模过程中，整套结构的装配关系完全按照实际加工的装配公差来设定，

　　各个运动部件之间预留了合理的活动间隙，不会出现运动干涉的问题，支撑框架的壁厚选取也参考了实际作业时的负载情况，满卷状态下框架的变形量控制在允许范围内，不会因为料卷重量导致主轴偏移影响绕线精度。设备的驱动端预留了和标准减速电机对接的安装法兰，用户可以根据自身产线的速度需求选配对应功率的驱动部件，不需要额外加工转接结构，接线位置也预留了防护线槽，能避免车间环境里的粉尘、切削液落到线路上造成故障。
