家具连接用偏心熨平板销结构设计

　　在板式家具的装配体系里，这类偏心结构的连接件是解决板件快速拼接、隐形装配的核心部件之一，区别于传统外露的螺丝连接，该类销件配合偏心轮使用时，能实现板件之间的无外露紧固件连接，大幅提升成品家具的外观整洁度，同时降低现场装配的操作门槛，不需要工人掌握复杂的榫卯加工技能，仅依靠常规的钻孔定位即可完成整套连接结构的预装。从实际使用场景来看，这类销件主要应用在衣柜、橱柜、办公板式家具的层板与侧板、面板与旁板的连接工位，尤其是需要反复拆装的拆装式家具，该结构能承受多次拆装而不出现连接松动的问题，相比普通的直插式木榫，其带有的偏心锁止结构能在装配到位后自动张紧，消除板件之间的装配间隙，避免家具使用过程中出现晃动、异响等常见问题。

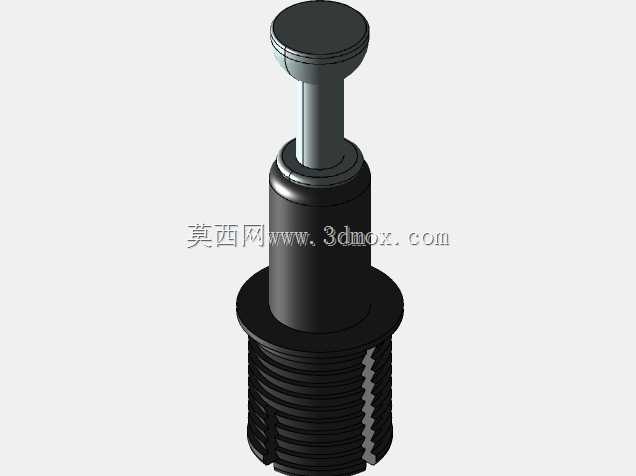

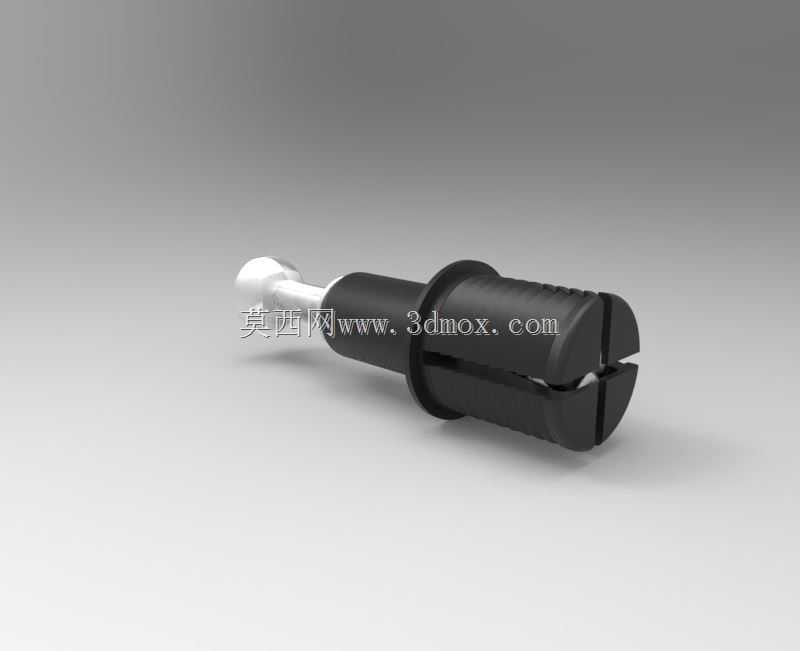

　　从功能特性上拆解该零件，其整体分为插入导向段、限位凸缘、膨胀锁止段三个核心功能区，前端的光滑导向段采用圆弧收头设计，能在插入预装孔时自动找正，即使板件预装孔存在小范围的位置度偏差，也能依靠导向段的锥面顺利导入，不会出现卡滞、顶裂板件的问题；中间的环形凸缘是安装定位的基准面，装配时该端面贴合板件的预装孔台阶面，能精准控制销件的插入深度，避免因插入过深导致后续偏心轮无法卡合，或是插入过浅导致连接强度不足的问题；后端的开缝膨胀段是实现锁止的核心结构，当偏心轮转动时，轮体的偏心弧面会挤压该段的内槽，让开缝的两瓣结构向外张开，紧紧卡合在预装孔的内壁，同时产生轴向的拉紧力，将两块拼接的板件牢牢压合在一起，其开缝的宽度经过反复校核，既保证张开时有足够的变形量适配不同公差的预装孔，又不会因为反复张紧出现材料疲劳断裂的问题。

　　在设计思路上，该零件优先考虑了注塑成型的工艺可行性，整体结构没有倒扣、尖角等不利于脱模的结构，所有棱边都做了最小R0.3的圆角处理，既避免注塑时出现应力集中导致的零件开裂，也能在装配时不会划伤工人的手部、不会刮花家具的板材表面。零件的材质选用常规的增韧尼龙材质，兼顾了足够的结构强度与装配需要的变形韧性，在-10℃到60℃的常规家具使用环境下，不会出现低温脆断、高温软化的问题。从安装边界尺寸来看，该销件适配的板材预装孔直径为常规家具五金通用的15mm孔径，插入段的有效配合长度为12mm，适配16mm厚度以上的各类刨花板、密度板、多层实木板，不需要针对不同板材调整孔深参数，只要保证孔位的同轴度在0.5mm以内，即可实现顺畅装配；其限位凸缘的直径比预装孔大2mm，能完全遮盖孔口的崩边瑕疵，降低对板材钻孔的工艺要求，即使钻孔时孔口出现少量崩缺，也能被凸缘完全遮盖，不影响最终的装配外观。

　　在实际选型应用时，需要注意该销件的受力方向，其主要承受板件之间的剪切力与轴向拉紧力，单颗销件的额定垂直拉脱力能达到1200N，完全满足常规板式家具的承重要求，在层板连接场景下，每块层板搭配4颗该类销件即可承受50kg以上的均匀载荷，不会出现层板脱落的问题。同时该结构的设计预留了一定的容错空间，当板件存在轻微的不平整时，锁止过程中产生的拉紧力能强制让板件贴合，不需要额外施加压力固定，装配效率比传统的螺丝连接提升40%以上，非常适合规模化的家具生产线使用，也适配家装现场的手工装配场景，不需要专用的安装工具，仅用一把十字螺丝刀转动偏心轮即可完成锁止操作。
