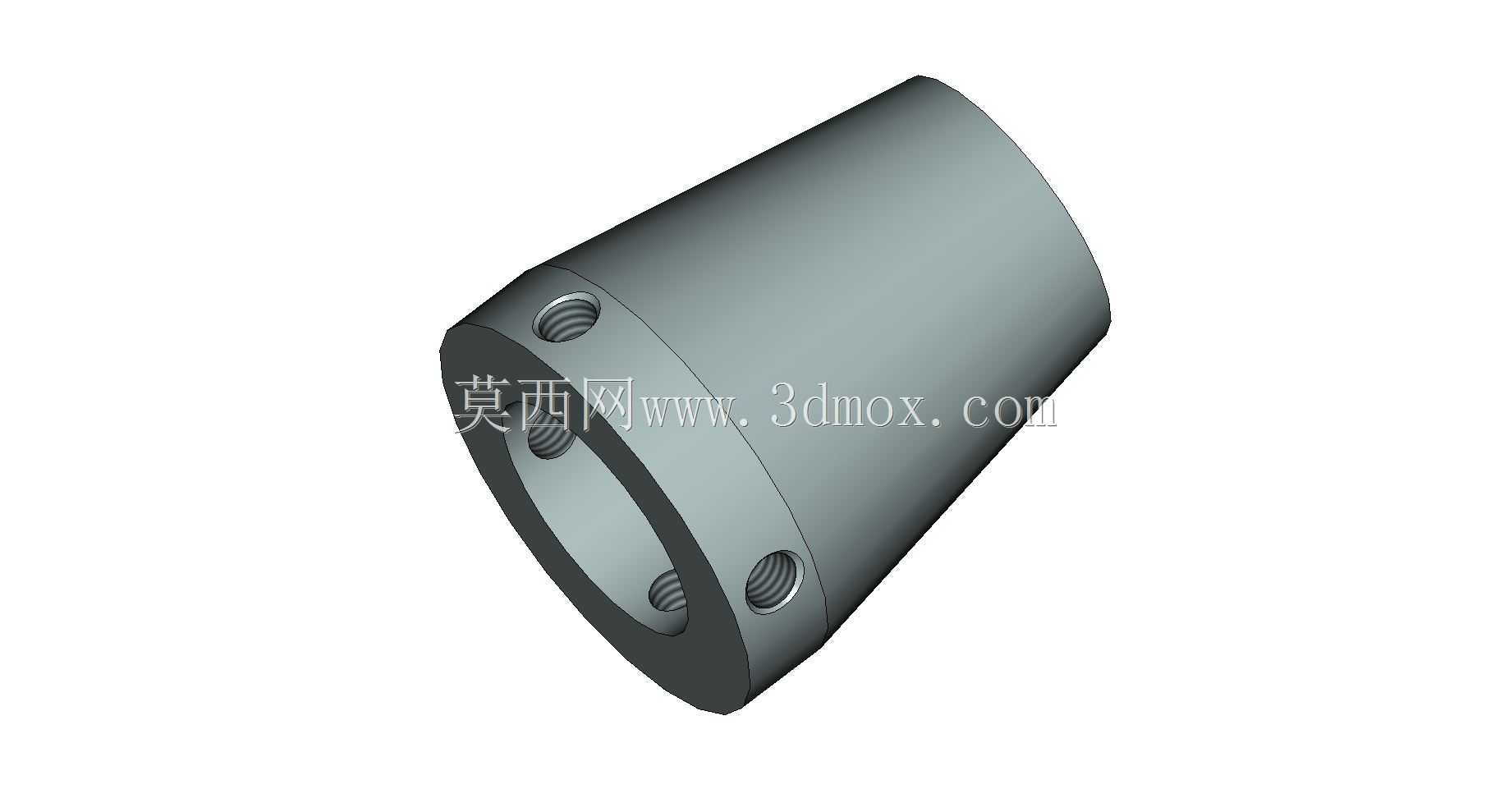

挤出机用带侧孔安装式连接套筒结构

　　在塑料挤出、橡胶挤出这类连续成型加工场景里，这类带径向安装孔的筒体零件是挤出机料筒段与前端功能部件衔接的常用连接件，日常做设备改造、备件替换的结构设计时，这类零件的建模精度直接影响后续装配的同轴度与密封可靠性。从实际使用场景来看，这类套筒主要承担料流通道的衔接作用，内孔需要与挤出机的螺杆末端、出料端模头的进料口保持严格同轴，避免料流在衔接位置出现滞料、局部压力异常升高的问题，因此建模时首先要锁定内孔的圆柱度公差，整个筒体的内表面全程做等直径约束，不能出现台阶错位，否则生产过程中容易出现物料分解、糊料的问题，直接影响挤出制品的外观质量与生产连续性。

　　设计这类零件时，首先要匹配对应挤出机的料筒端部安装尺寸，筒体的外径要与料筒端部的定位止口做间隙配合，单边间隙控制在0.02-0.05mm之间，既保证安装时可以顺利推入，又不会因为间隙过大出现同轴度偏移。筒体端面上均匀分布的径向螺纹孔，是用来穿设紧定螺钉的，安装时将套筒推入料筒止口后，拧紧这些径向的紧定螺钉，就可以把套筒牢牢固定在料筒端部，避免挤出过程中因为螺杆的转动振动、料流的轴向推力导致套筒移位。建模时要注意这些螺纹孔的位置度，所有孔的轴线都要垂直于筒体外圆柱面的切线方向，孔的深度要控制在不打穿筒体内壁的范围内，否则紧定螺钉拧入后会突出到内孔流道里，刮蹭料流甚至干涉螺杆的正常转动。

　　从安装边界来看，这类套筒的轴向长度要根据挤出机料筒与模头之间的衔接距离确定，不能过长导致模头安装时无法贴合密封面，也不能过短导致料流衔接出现空腔。筒体的两个端面都要做平面度约束，与料筒贴合的端面、与模头贴合的端面都要与内孔轴线保持垂直，垂直度公差控制在0.01mm以内，这样安装后才能保证密封垫片受力均匀，不会出现漏料的问题。日常做这类零件的三维建模时，要先绘制筒体的内外圆柱轮廓，确定整体的壁厚，壁厚要根据挤出机的工作压力来选取，常规小型挤出机用的这类套筒壁厚不小于8mm，保证可以承受料筒内的熔体压力，不会出现筒体变形开裂的问题。之后在筒体的对应端面上均匀排布径向螺纹孔，孔的数量根据筒体直径确定，直径在80mm左右的筒体通常排布4个螺纹孔，沿圆周方向均匀分布，保证紧定后的锁紧力均匀，不会出现单侧受力导致套筒偏斜的问题。

　　实际生产中这类零件通常选用40Cr材质加工，调质处理后硬度达到HB220-250，既保证足够的结构强度，又具备一定的韧性，承受挤出过程中的交变载荷不会出现脆断。内孔表面还要做抛光处理，粗糙度达到Ra0.8以下，减少料流的流动阻力，避免物料挂壁。建模时还要注意螺纹孔的收尾结构，在孔的底部做合理的退刀槽设计，方便后续机加工时攻丝工序的操作，不会出现丝锥断裂的问题。另外筒体的外圆柱面不需要做过高的精度要求，只要保证圆度足够，安装时可以顺利推入止口即可，外表面的粗糙度达到Ra3.2就可以满足使用需求，不需要额外做精加工，控制加工成本。

　　在设备维护场景里，这类套筒属于易损备件，因为长期接触高温高压的熔体，还有可能受到物料中添加的玻纤、矿物质填料的磨损，使用一段时间后内孔会出现磨损划痕，这时候就需要更换新的套筒，因此精准的三维模型可以直接导出加工图纸，缩短备件的生产周期，减少设备停机的时间。建模时还要考虑零件的互换性，所有安装尺寸都要与原有设备的尺寸完全匹配，不需要对原有设备做额外的修改就可以直接安装替换，这也是做这类备件建模时最核心的要求，不能随意更改安装孔的位置、筒体的内外径尺寸，否则会导致备件无法安装，影响生产进度。
