双杆挂载式球形调节灌装支撑结构

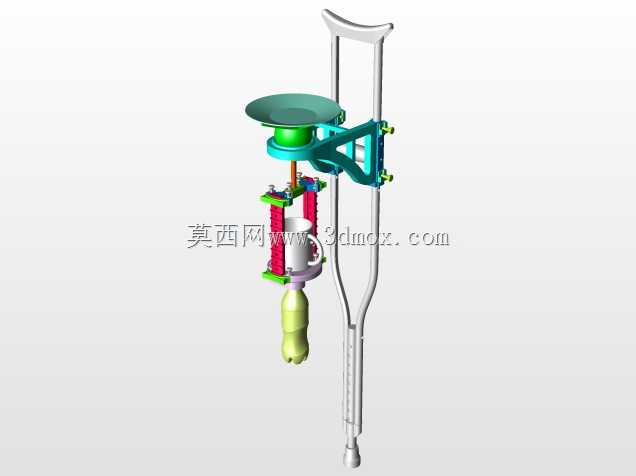

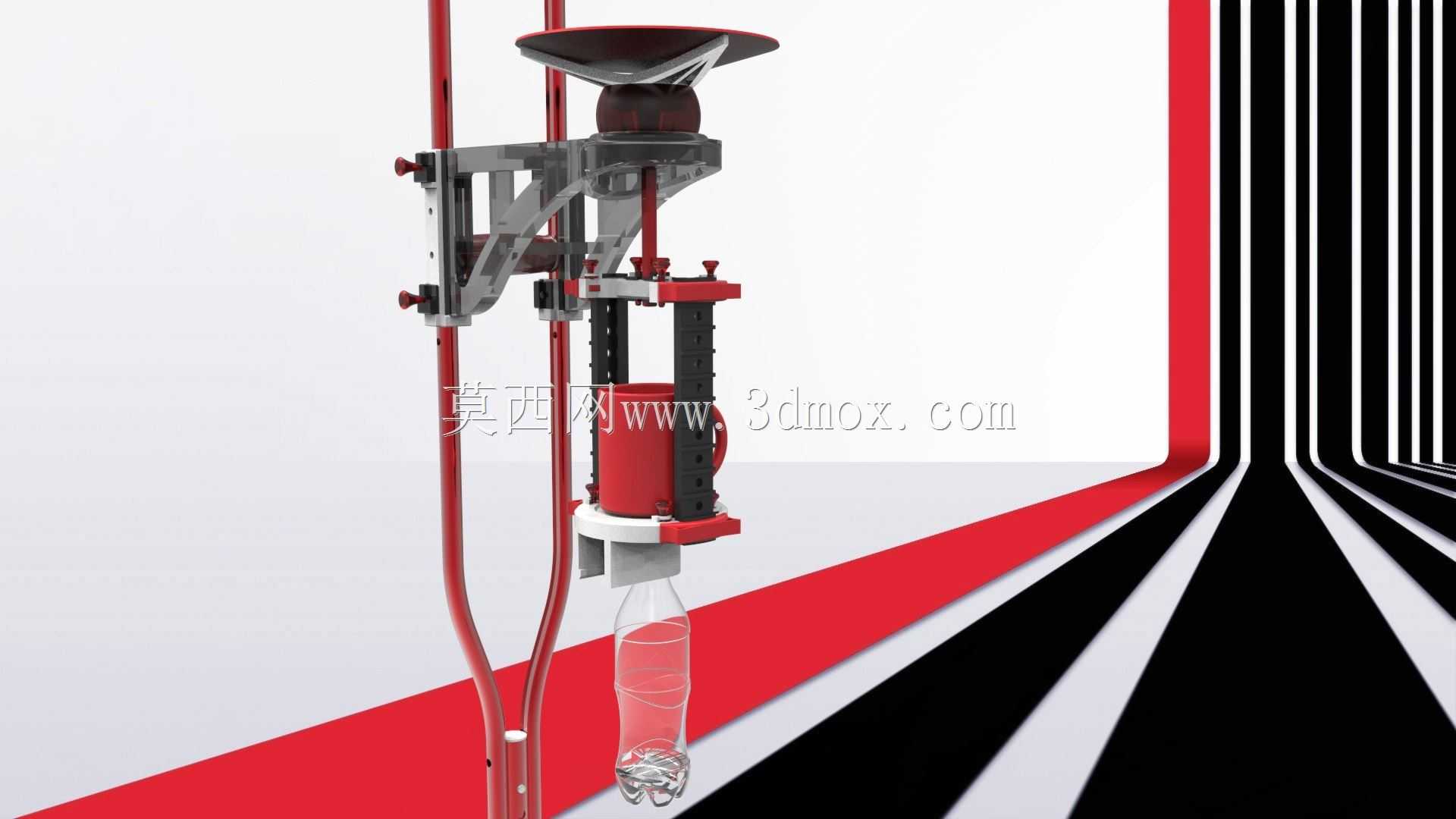

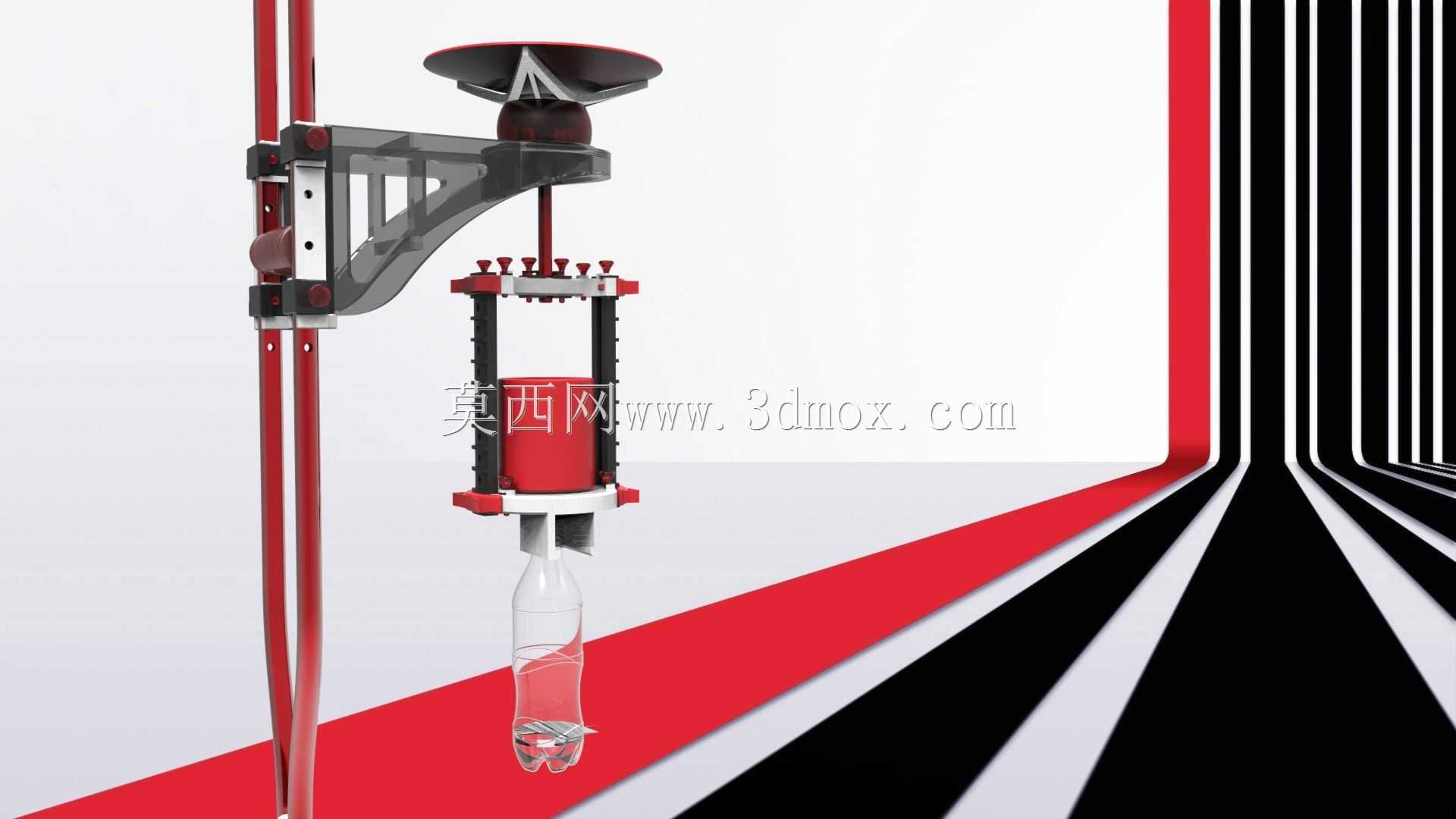

　　该支撑结构主要面向小流量液体分装、实验室试剂灌装、家用饮品调制等场景的作业需求，可挂载于直径适配的竖向圆杆上，为灌装执行端提供稳定的角度调节与高度定位支撑。从实际使用逻辑来看，这类结构不需要承担大吨位负载，核心要解决的是灌装头与下方容器的对位精度问题，避免灌装过程中液体洒漏，同时要满足不同高度容器、不同倾斜灌装角度的快速调整需求，适配从窄口试剂瓶到常规饮料瓶的多种瓶口定位作业。

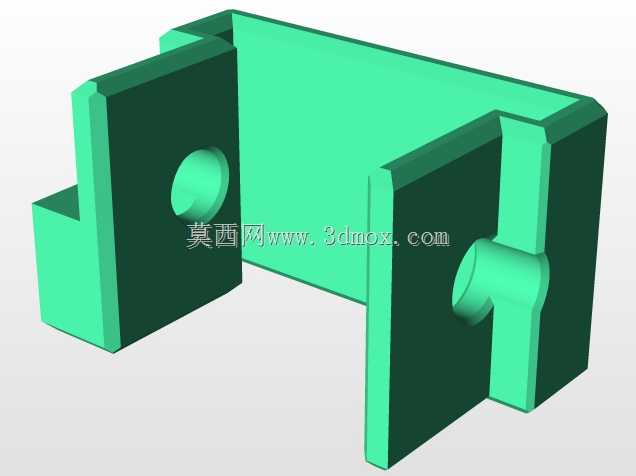

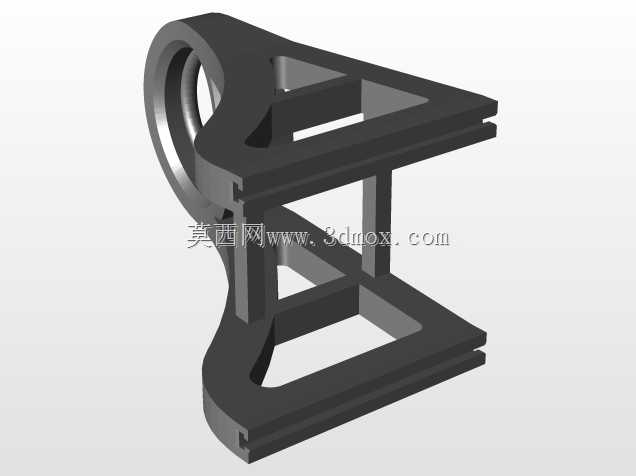

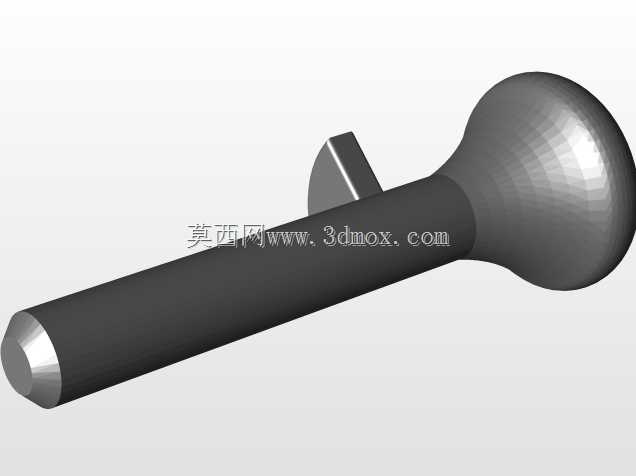

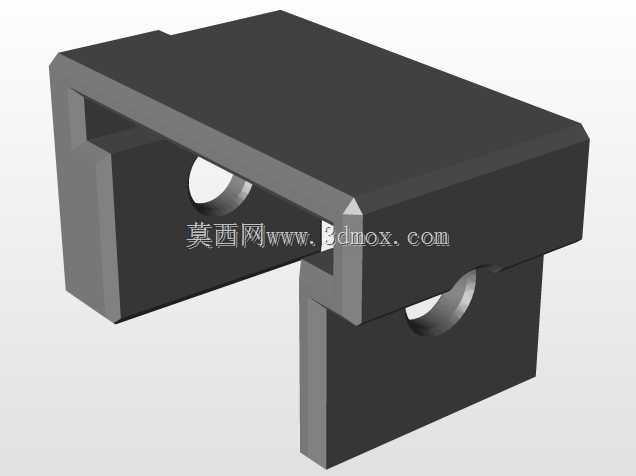

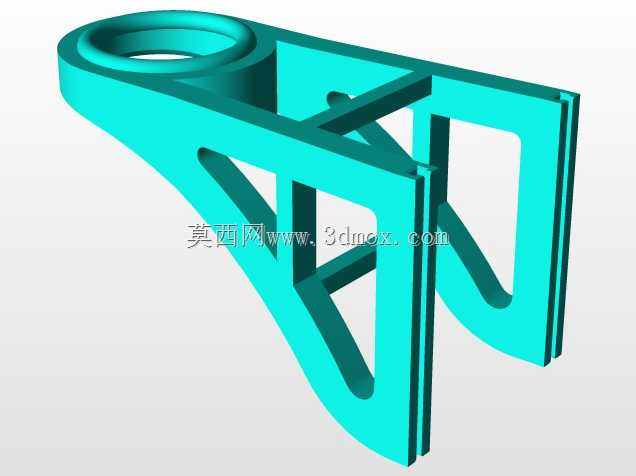

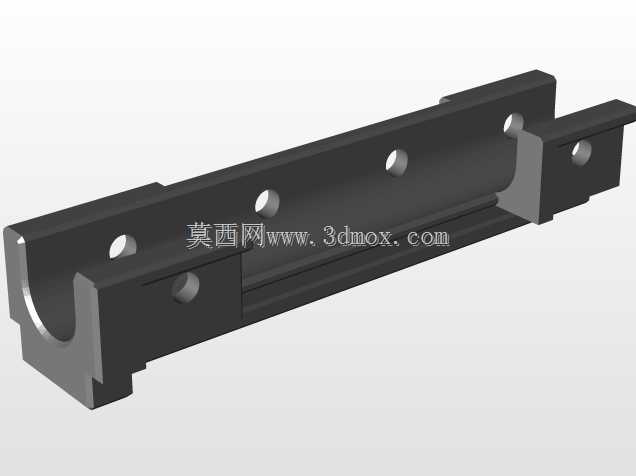

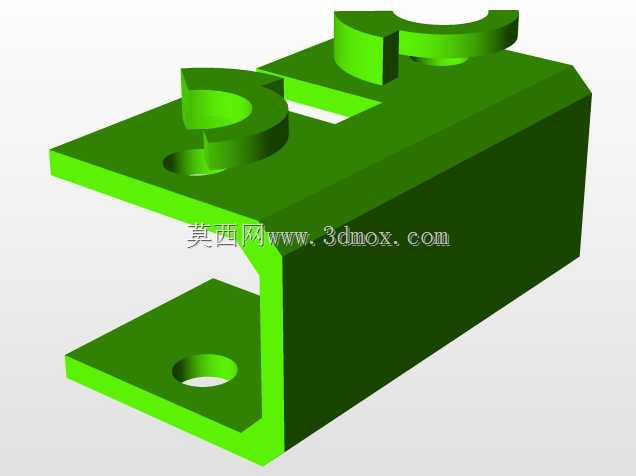

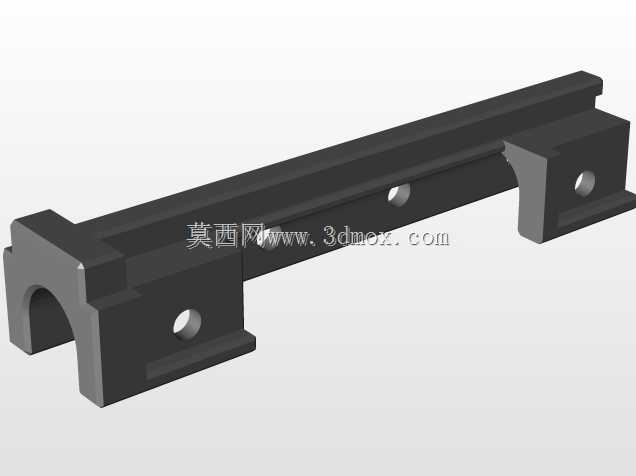

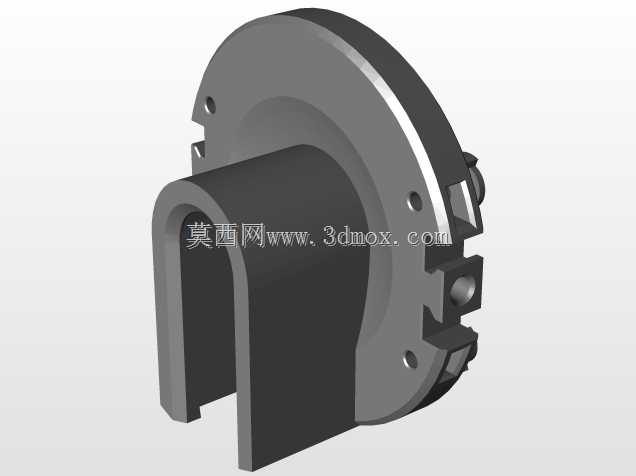

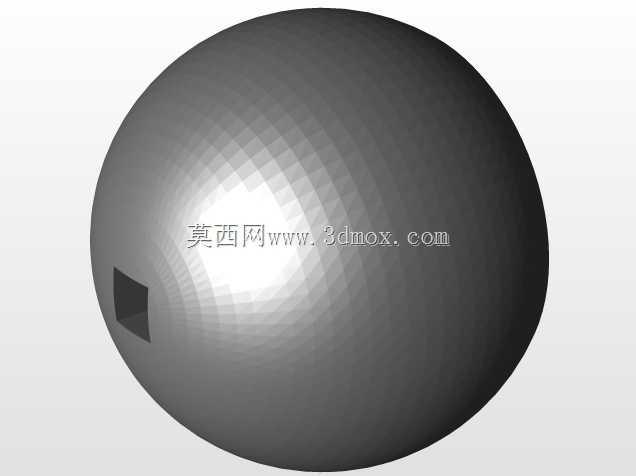

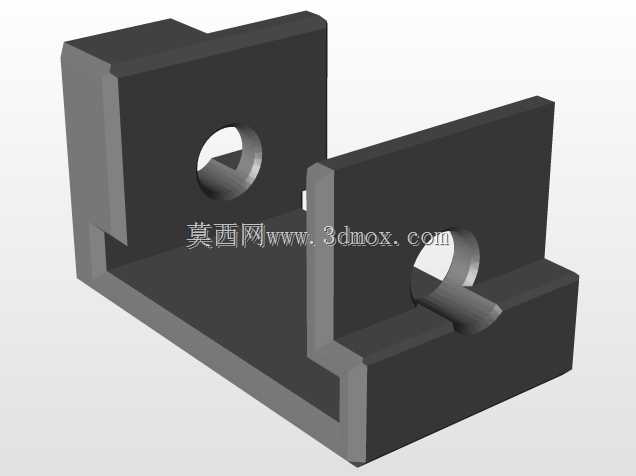

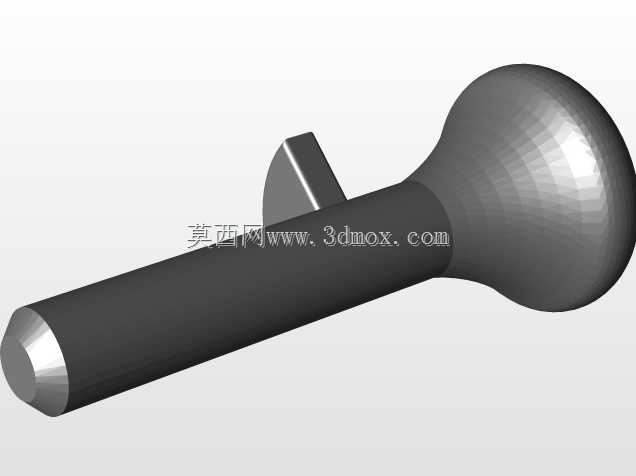

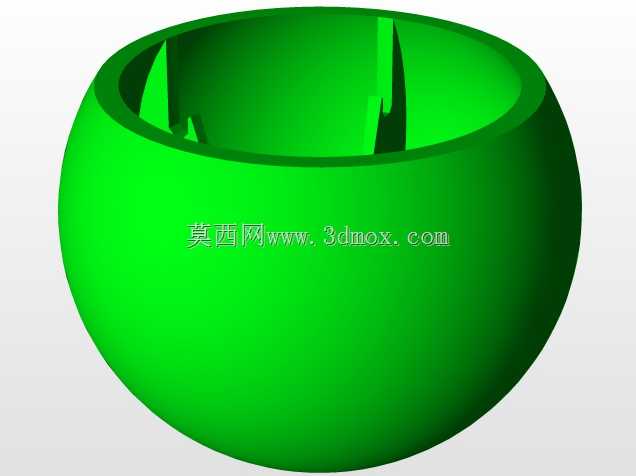

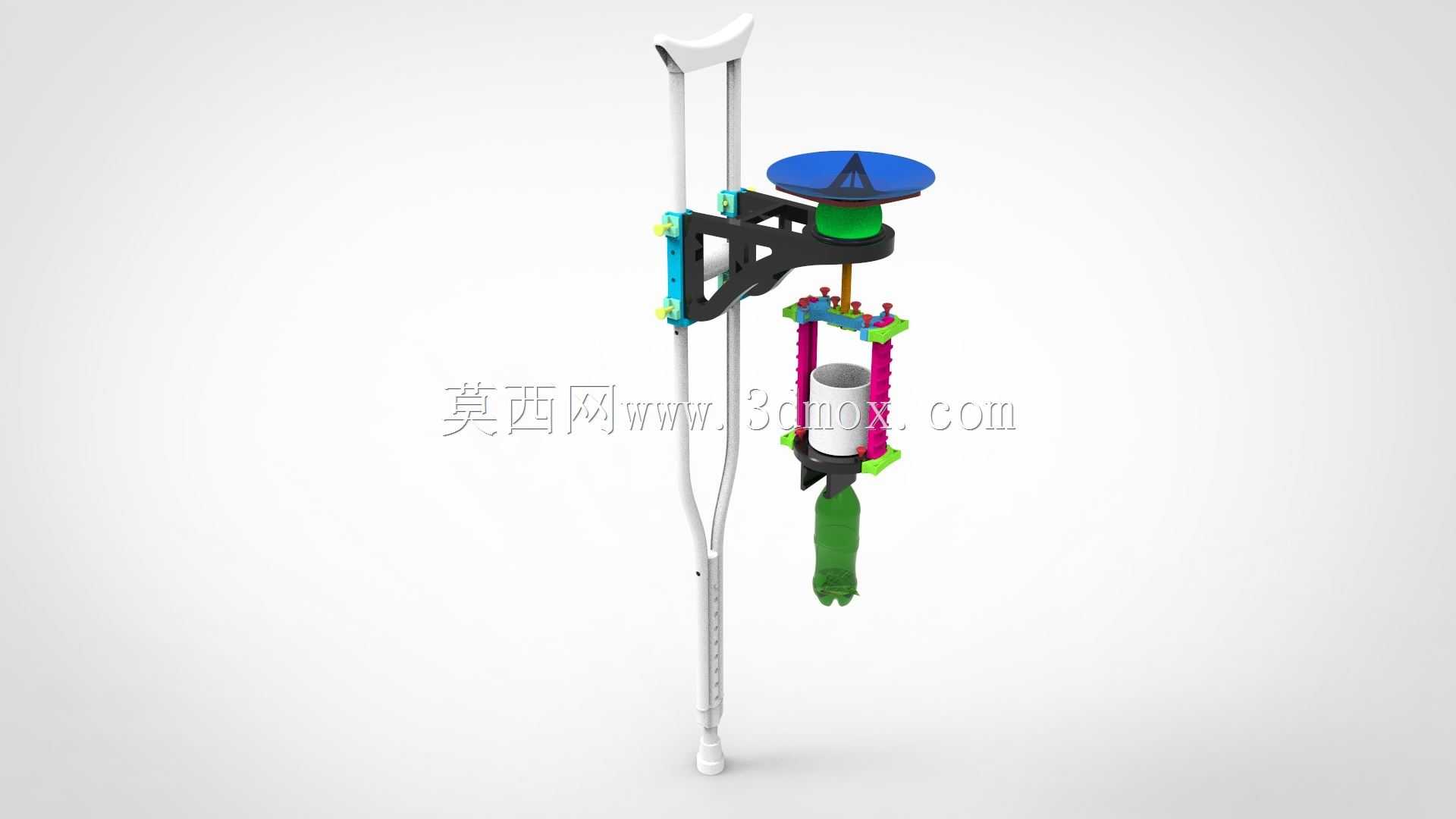

　　结构设计上采用双侧竖杆夹持的挂载方式，夹持组件内置防滑胶垫与锁紧旋钮，无需额外打孔即可在光滑圆杆上完成固定，松开旋钮时可沿竖杆上下滑动调整整体作业高度，调整到位后旋紧旋钮即可通过挤压摩擦力锁定位置，适配不同高度容器的灌装作业需求。中部的球形调节关节是整个结构的核心功能部件，关节处采用抱箍式锁紧结构，松开锁紧手柄时，连接灌装头的支架可绕球心做任意角度的偏转，既可以让灌装头垂直向下对准瓶口中心，也可以根据粘稠液体的灌装需求倾斜一定角度，让液体沿瓶壁流下减少气泡产生，调整到目标角度后扳下锁紧手柄即可通过抱箍的抱紧力固定球头位置，避免作业过程中出现角度偏移。

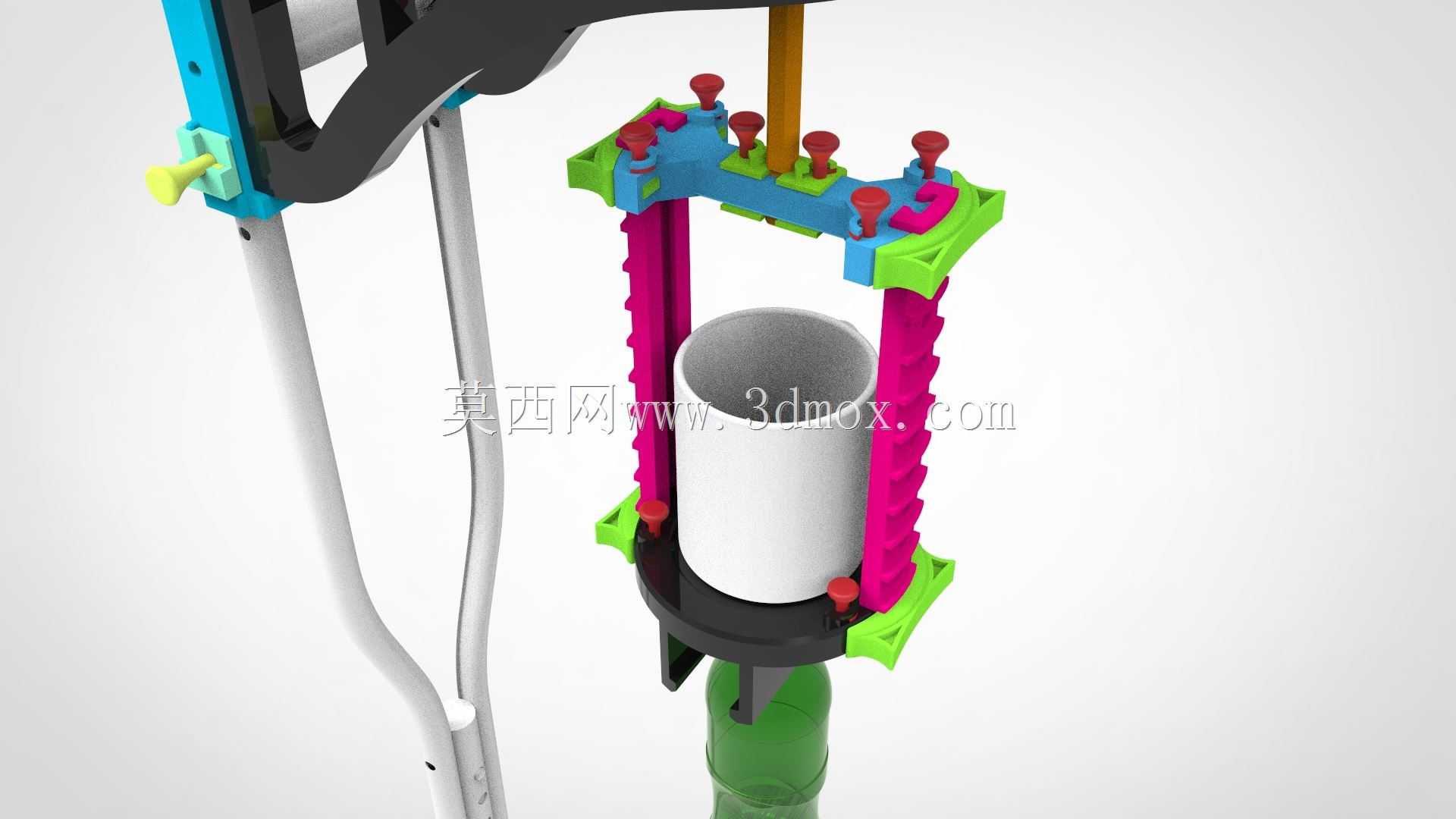

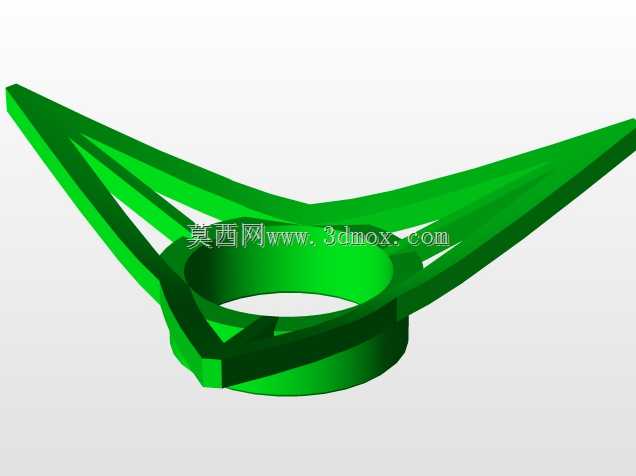

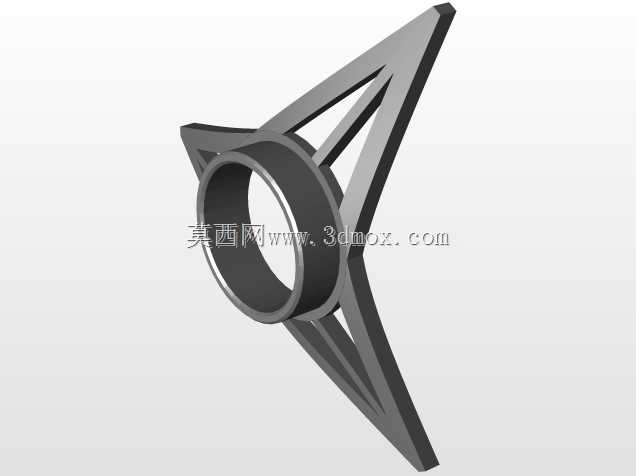

　　下方的瓶体定位环采用快拆式卡接设计，可根据待灌装容器的瓶口直径更换对应尺寸的定位环，作业时将容器瓶口卡入定位环内，即可保证容器与上方灌装头的同轴度，不需要人工反复对位，降低长时间作业的操作疲劳。结构的受力路径经过优化，挂载夹持端、球形关节、定位环三者的中心处于同一竖向平面内，挂载后不会因偏心负载导致竖杆出现额外弯矩，长时间使用也不会出现夹持松动的问题。

　　从安装边界来看，该结构适配的竖杆直径范围在18mm到25mm之间，整体竖向调整行程可达400mm，球形关节的最大偏转角度为45度，可覆盖绝大多数小容量容器的灌装角度需求；定位环的适配瓶口直径范围为20mm到60mm，可兼容常见的PET饮料瓶、玻璃试剂瓶、小型分装瓶等容器。结构的外露部件均采用圆角处理，没有尖锐棱角，避免操作过程中划伤操作人员；与液体接触的灌装头连接部位采用食品级密封材质，可满足饮品、食用调料等介质的灌装卫生要求。

　　在实际装配调试过程中，需要先将双侧夹持座套入配套竖杆，初步调整到大致作业高度后先预紧锁紧旋钮，再将球形关节调整到垂直向下的初始位置，安装对应尺寸的定位环后，放入待灌装容器测试对位精度，根据容器高度微调整体挂载高度，根据液体特性调整灌装头倾斜角度，所有参数调整到位后依次锁紧夹持旋钮与球关节锁紧手柄，即可开展连续灌装作业。日常维护时仅需定期清理球关节接触面的残留液体与杂物，在锁紧旋钮的螺纹处涂抹少量润滑脂即可保证调节顺畅，不需要复杂的拆解保养。

　　这类支撑结构相比固定式灌装支架，优势在于调整灵活度高，不需要复杂的工具即可完成参数切换，既可以用于小型生产线的分装工位，也可以作为实验室手动灌装的辅助支撑，甚至可用于家用自酿酒、自制饮品的分装作业，适配场景覆盖工业小批量生产到民用DIY作业的多层级需求。结构的零部件多采用标准化型材与通用紧固件加工，加工难度低，后期更换易损件也不需要定制特殊配件，整体维护成本较低。
