工业线缆穿接用密封压接结构件

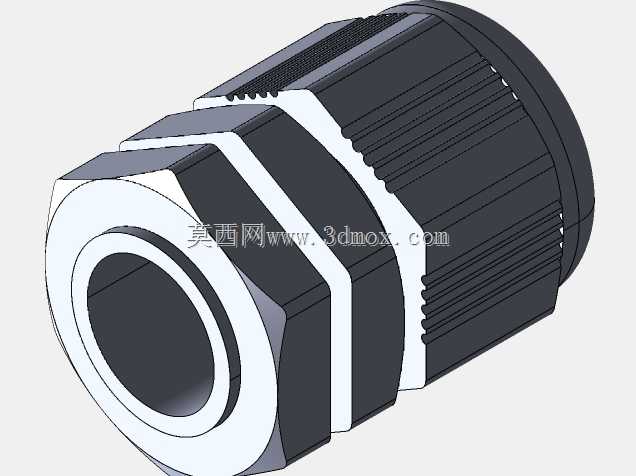

　　在工业电气柜布线、传感器接线、户外机电设备线缆引出场景中，这类密封压接结构是保障线缆穿接部位防护等级的核心部件，日常做设备结构设计时，这类零件的选型与适配往往直接影响整套设备的IP防护可靠性，尤其是在存在粉尘、喷淋、油污的车间现场，穿线部位的密封失效很容易导致内部电路短路、元器件受潮损坏，因此这类密封压接件的结构设计细节需要结合实际安装工况反复校核。从结构功能来看，该部件一端为外螺纹连接端，用于旋入设备壳体的预设螺纹孔内，中部设置多道六角拧动面，方便现场安装时用扳手施加额定扭矩，避免拧接过紧导致密封件变形失效或是拧接过松出现密封间隙；另一端为压合锁紧结构，当线缆穿入内孔后，拧紧端部压盖会挤压内部的弹性密封环，让密封环沿径向收缩，

　　紧密包裹住线缆外护套，同时在螺纹连接面与壳体贴合处，还预留了平垫圈的安装槽位，可配合橡胶平垫实现壳体接触面的静密封，双重密封结构可满足多数工业场景下的IP65级防护要求。做三维建模时，这类零件的建模逻辑需要优先匹配安装边界尺寸：首先要确定适配的线缆外径范围，内孔的通径需要比目标线缆最大外径大0.5-1mm，方便穿线作业，同时端部压合段的内锥角通常设计为15°-20°，这个角度区间既能保证拧紧时密封环的径向收缩量足够，又不会因为锥角过小导致密封环被过度剪切出现开裂；外螺纹的规格需要匹配常规电气柜的穿线螺纹标准，比如常见的M12、M16、M20等公制螺纹，螺纹长度要考虑壳体壁厚加上垫圈厚度，保证拧入后螺纹啮合长度不小于3个螺距，

　　避免连接强度不足。外形上的滚花与棱边设计也并非单纯的外观处理，中部的防滑滚花结构可以在无工具的情况下手动预拧定位，六角面的对边尺寸需要符合标准扳手的开口尺寸，方便现场运维时快速拆装；零件的外轮廓做了多处圆角过渡，避免锐边在安装时割伤线缆护套或是划伤操作人员，同时也能减少注塑或是机加工时的应力集中问题。实际选型应用中，这类密封压接件需要根据穿线线缆的外径、壳体安装孔的螺纹规格、现场的防护等级要求匹配对应尺寸，比如在户外传感器安装场景中，除了基础的密封压合结构，还可以在密封环位置增加防松卡圈，避免设备运行时的振动导致压盖松脱；在有电磁屏蔽要求的场景下，还可以将内部密封环替换为导电橡胶材质，同时在螺纹接触面增加导电镀层，

　　实现线缆屏蔽层与设备壳体的可靠导通。建模过程中需要特别注意各部件的装配间隙：压盖与主体的螺纹配合要预留合理的公差带，既要保证拧动顺畅，又不能出现过大的旷量导致压合偏移；密封环的安装槽尺寸要匹配密封环的压缩率，通常橡胶密封件的压缩率控制在25%-30%之间，压缩量过小密封效果不足，压缩量过大则会加速密封件的老化失效，缩短使用寿命。这类零件看似结构简单，但在实际设备运行中，很多电气故障的诱因恰恰是这类小部件的选型或安装不当，比如密封环尺寸与线缆不匹配导致密封不严，或是拧接扭矩过大压裂塑料主体，因此在做三维结构设计时，不仅要还原零件的外形尺寸，更要结合实际安装工况考虑各结构的受力与形变情况，保证模型导出后可直接用于工程出图、3D打印样件验证或是批量加工的尺寸参考。
