三级结构涡轮工业叶轮三维设计作品

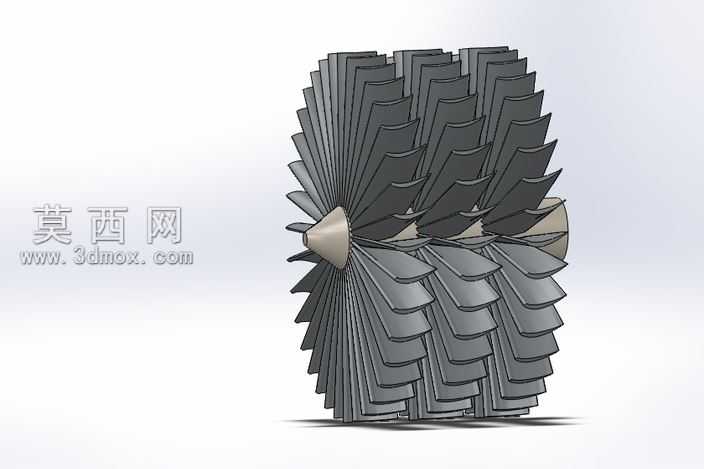

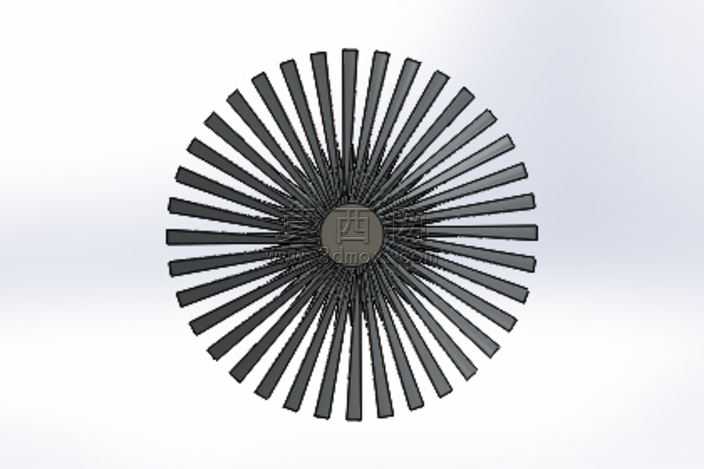

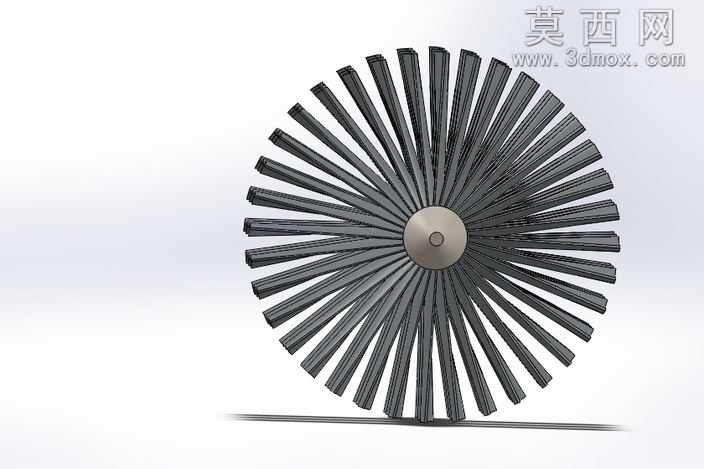

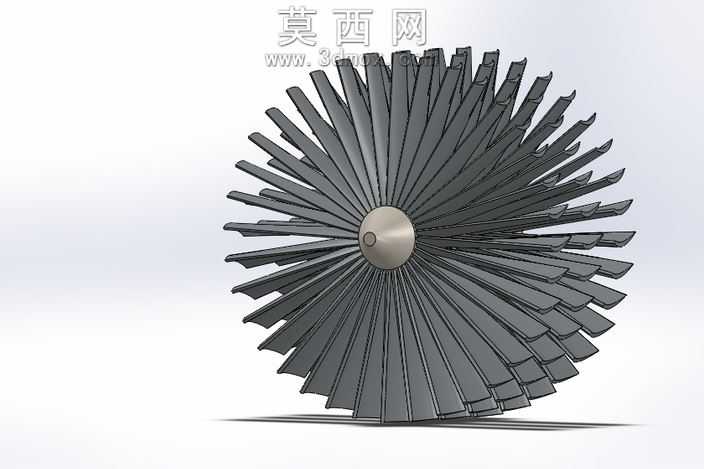

本作品为三级结构涡轮叶轮的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以中心轮毂为基准定位，通过旋转凸台命令生成带中心定位凸台的轮毂基体，严格控制轮毂的同轴度公差，确保后续叶片装配的基准精度。叶片部分采用阵列化建模思路，先绘制单个叶片的截面轮廓草图，结合放样、拉伸命令生成单支叶片的实体结构，叶片从轮毂根部向外延伸时，采用渐变的厚度设计与扭转角度设计，既保证叶片根部与轮毂连接位置的结构强度，又让叶片外缘符合流体动力学的线型要求，完成单支叶片建模后，通过圆周阵列命令围绕轮毂中心轴均匀排布所有叶片，阵列过程中严格校验每支叶片的角度间距，确保整体叶轮的动平衡性能达标。建模完成后对模型进行细节优化，对叶片与轮毂的连接位置做圆角过渡处理，消除尖锐棱角带来的应力集中隐患，同时对所有曲面做连续性检查，避免出现破面、重叠面等建模缺陷。渲染阶段采用金属材质赋予模型整体外观，轮毂部分使用哑光金属材质模拟高强度合金基材的质感，叶片部分使用略带磨砂质感的深灰色金属材质，还原高温工况下涡轮部件的真实材质表现；场景布置上采用柔和的侧上方主光源搭配底部补光，清晰呈现每一片叶片的轮廓层次与结构细节，通过地面投影增强模型的立体感与真实感。设计过程中充分考量涡轮的实际工况需求，三级结构的叶片排布经过反复调整，能够在流体通过时实现逐级的能量转换，整体结构紧凑，叶片数量与角度经过优化，既保证足够的动力输出效率，又兼顾结构的运行稳定性，可用于涡轮动力相关的结构演示、原理教学以及初步的方案验证使用，模型结构完整，所有特征均可编辑，能够支持后续的结构仿真、工程图导出等二次开发操作。
