可调角度拼图切割导向工装结构

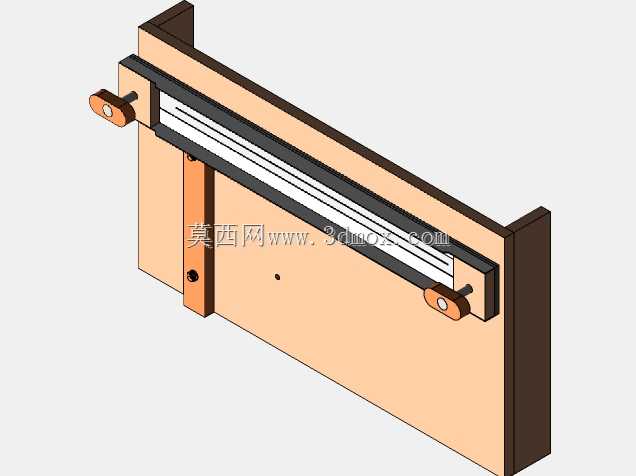

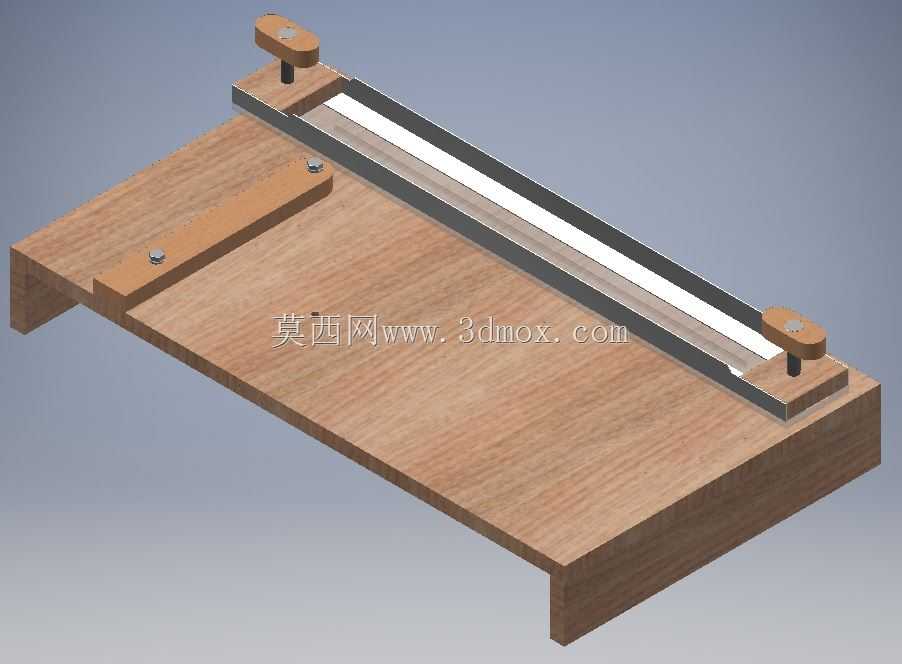

　　这款导向工装主要面向手工拼图裁切、薄型板材斜切加工场景设计，适配手持类电动拼图锯的作业需求，核心解决徒手切割时角度偏差、走刀偏移、切口不齐的常见加工痛点，在小型木工坊、手工模型制作、家装现场薄板修边等场景下都能稳定发挥作用。从结构组成来看，整套工装以实木基座作为承载主体，基座台面做了平整化处理，保证待加工板材放置时无翘曲、无虚位，台面一侧设置长条形导向导轨，导轨两端通过可调式压紧座与基座连接，压紧座上配套锁紧旋钮，松开旋钮时可带动导轨绕一端铰接点转动，角度调节范围覆盖0度到45度区间，能满足直切、常规斜切的常用加工角度需求，角度调整到位后旋紧旋钮即可将导轨位置完全锁死，避免加工过程中导轨移位导致的切割误差。

　　导轨的槽型结构与拼图锯的导向边做了适配设计，作业时只需将拼图锯的靠边贴紧导轨侧面，沿导轨长度方向匀速推进锯具，就能保证切割路径完全平直，不会出现徒手操作时常见的走刀弯曲、切口倾斜问题。基座上还设置了两个可调式压料块，压料块通过腰型孔与基座连接，可根据待加工板材的宽度、厚度调整压紧位置，旋紧压块上的紧固螺丝后能将待加工板材牢牢固定在基座台面上，避免切割过程中板材窜动影响加工精度，压块的接触端面做了圆角处理，防止压紧时在板材表面留下压痕，针对饰面类薄板加工也能友好适配。从安装边界来看，整套工装的基座底部预留了台钳夹持位，可直接固定在常规工作台面上使用，不需要额外做复杂的安装固定，整体占用台面空间较小，适合小型作业区域使用；

　　导轨的有效导向长度覆盖常规拼图加工的最大幅面，单次走刀即可完成整边切割，不需要中途调整工装位置。设计过程中优先考虑了手动作业的操作便利性，所有调节旋钮都设置在操作人员易触碰的位置，角度调节、板材压紧、锯具导向的操作逻辑符合一线作业人员的操作习惯，不需要额外的培训就能快速上手使用。结构上没有复杂的传动部件，日常维护只需要定期清理导轨槽内的木屑碎屑，保证导向面顺滑即可，长期使用的故障率极低。针对不同厚度的加工板材，压料块的锁紧行程做了冗余设计，从1mm厚的薄纸板到15mm厚的实木板都能可靠压紧，适配的加工材料范围覆盖卡纸、薄木板、亚克力板、铝塑板等常见手工加工板材。导向导轨的侧面做了淬火硬化处理，长期与锯具靠边摩擦也不会出现磨损凹陷，

　　能长期保持导向精度，避免导轨磨损后导致的切割间隙变大、切口精度下降问题。在实际使用过程中，操作人员先根据需要的切割角度调整好导轨位置并锁死，再将待加工板材对齐切割基准线放置在台面上，调整两个压料块的位置将板材压紧，之后启动拼图锯将锯具靠边贴紧导轨，匀速推进即可完成高精度的直切或斜切作业，相比徒手切割的方式，加工精度能提升80%以上，同时大幅降低操作人员的技能门槛，即使是新手也能加工出平直规整的切口。整套工装的结构重心偏低，作业过程中不会出现晃动、倾覆的问题，操作稳定性有充足保障，针对小批量、多品种的薄板裁切作业场景，能有效提升加工效率，减少后续打磨修边的工作量。
