CD60型100uF300V启动电容器三维结构

　　在单相交流电动机的启动回路设计中，CD60系列铝电解启动电容是不可或缺的配套元件，这款100uF 300V规格的产品，主要适配小功率空压机、小型木工机械、家用增压泵、单相切割机这类需要较大启动转矩的设备，在电机启动瞬间提供移相电流，帮助副绕组建立足够的旋转磁场，让转子从静止状态顺利突破静摩擦转矩进入运转状态，当电机转速达到额定转速的75%左右时，配套的离心开关会自动断开该电容的接入回路，避免电容长期通电出现过热击穿的问题。

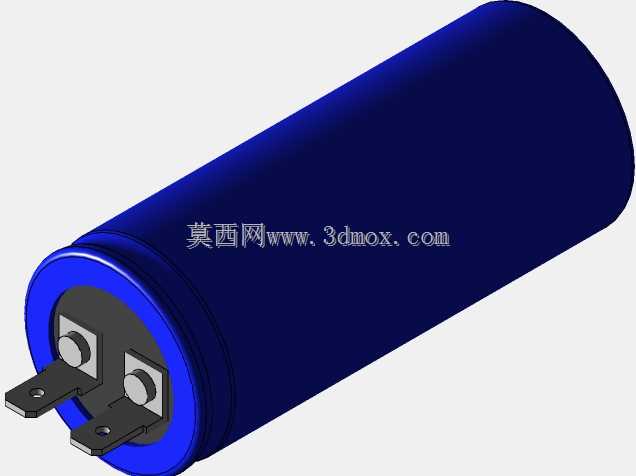

　　从结构设计来看，这款电容采用圆柱形铝壳封装结构，外壳选用拉伸成型的纯铝材质，表面做蓝色绝缘涂层处理，既可以抵御日常使用环境中的潮气侵蚀，也能在电容内部出现过压击穿时，通过铝壳的形变释放内部压力，避免出现炸裂飞溅的风险。顶部的两个接线端子采用折弯式铜质插片结构，端子表面做镀锡处理，降低接线接触电阻，同时端子底部与铝壳之间设置了黑色绝缘密封胶层，既可以固定端子位置，也能实现壳体内外的密封，防止电解液挥发以及外部粉尘、水汽进入壳体内部。端子的安装孔位间距经过标准化设计，适配市面上通用的电容接线插簧，不需要额外做转接处理，现场接线时可以直接压接插簧后插入端子，大幅提升装配效率。

　　建模过程中，首先以电容的实际安装边界为基准确定核心尺寸：壳体外径、整体高度、端子突出顶面的高度、两个端子的中心距都是需要优先锁定的安装尺寸，这些尺寸直接决定了电容在电机接线盒或者设备电气舱内的安装适配性，比如壳体外径决定了配套的电容固定卡箍的规格，整体高度决定了电气舱需要预留的垂直安装空间，端子中心距决定了接线的弯折半径是否符合布线规范。建模时先绘制铝壳的回转体轮廓，通过抽壳命令生成空心的壳体结构，预留出顶部的卷边密封位置，之后单独建模顶部的密封胶座，将两个接线端子以阵列方式装配到胶座的对应位置，再将胶座与铝壳顶部做配合装配，最后在壳体表面蚀刻对应的参数标识区域，还原实物表面的印刷内容，保证模型的视觉还原度。

　　在实际设备选型过程中，这类启动电容的容值公差、耐压等级是核心选型参数，100uF的容值可以为1.5kW-2.2kW区间的单相电机提供足够的启动移相容量，300V的交流耐压等级可以适配民用220V交流回路的峰值电压冲击，避免电网波动时出现过压击穿。安装时通常会采用金属卡箍将圆柱形壳体固定在电机的机壳侧壁或者设备的电气安装板上，卡箍的宽度需要匹配壳体的高度方向位置，避免卡箍遮挡顶部的接线端子，同时接线时需要注意端子的极性？不，CD60启动电容是交流无极性电容，接线时不需要区分正负极，只需要将两个端子分别串入电机的副绕组启动回路即可，这一点在建模时也不需要做极性标识，和直流电解电容的结构做明确区分。

　　从结构可靠性角度看，这款电容的铝壳底部设计有轻微的内凹防爆结构，当内部电解液因为过温汽化导致内部压力升高时，底部的内凹结构会首先向外凸起，拉断内部的防爆引线，切断电容与外部回路的连接，避免故障扩大。顶部的接线端子采用加厚铜片材质，能够承受启动瞬间的大电流冲击，不会因为短时过流出现端子熔焊的问题。在三维建模的装配验证环节，将该电容模型导入设备的整体装配体中，可以提前验证安装空间是否充足，接线端子与周边的电气元件、结构件是否存在干涉，布线时的线缆弯折角度是否符合工艺要求，避免实际生产装配时出现空间不足、接线困难的问题。比如在小型空压机的电气舱设计中，需要将电容放置在压力开关旁边的位置，建模时就可以模拟电容的安装位置，确认卡箍的固定孔位与安装板的孔位对齐，同时电容外壳与空压机的缸头、散热片之间保留足够的散热间隙，避免缸头的高温传导到电容外壳，加速电容的电解液老化，缩短使用寿命。

　　不同于运转电容需要长期接入回路工作，CD60启动电容的工作特性是短时大电流工作，每次通电的工作时长通常不超过3秒，所以在结构设计上不需要考虑长期工作的散热冗余，壳体的壁厚、密封结构的设计都围绕短时工作的特性做优化，在保证可靠性的前提下控制整体体积与成本。建模时也需要体现这一结构特点，不需要额外设计散热筋等长期工作的散热结构，还原产品本身的结构特征，为后续的装配干涉检查、BOM统计、安装工艺模拟提供精准的三维数据支撑。
