自行车轮辐拉伸检测用应变计结构设计

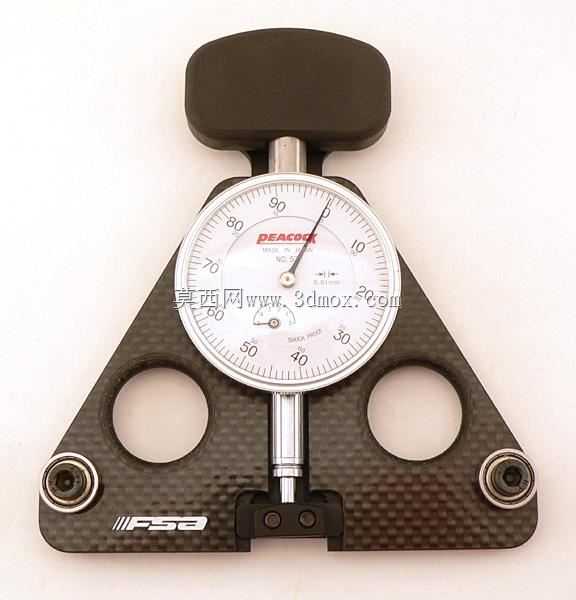

　　在自行车整车性能测试环节，轮辐作为连接轮圈与花鼓的核心受力构件，其拉伸载荷下的形变数据直接关系到轮组刚性、骑行安全性与疲劳寿命评估，这款应变计正是针对轮辐拉伸工况定向开发的检测用传感部件。不同于通用型应变贴片，该结构采用集成式安装基座设计，无需在轮辐表面反复打磨贴片、布线固化，可直接通过基座上的三个安装孔位配合绝缘衬套固定在花鼓旁的预设检测工位，安装时三个固定点呈三角分布，能抵消检测过程中轮辐侧向摆动带来的附加弯矩干扰，保证应变采集数据仅对应轮辐轴向拉伸形变。

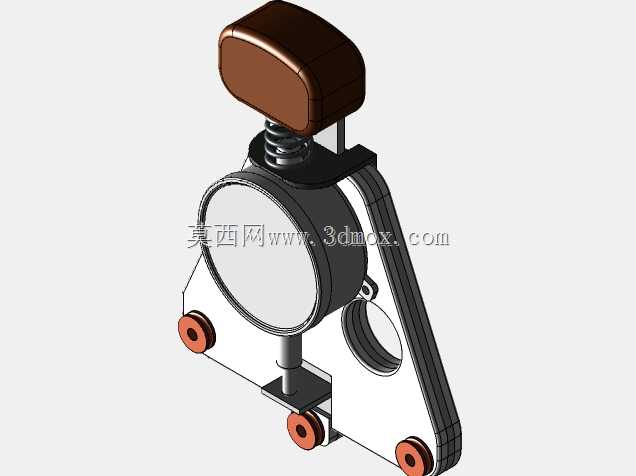

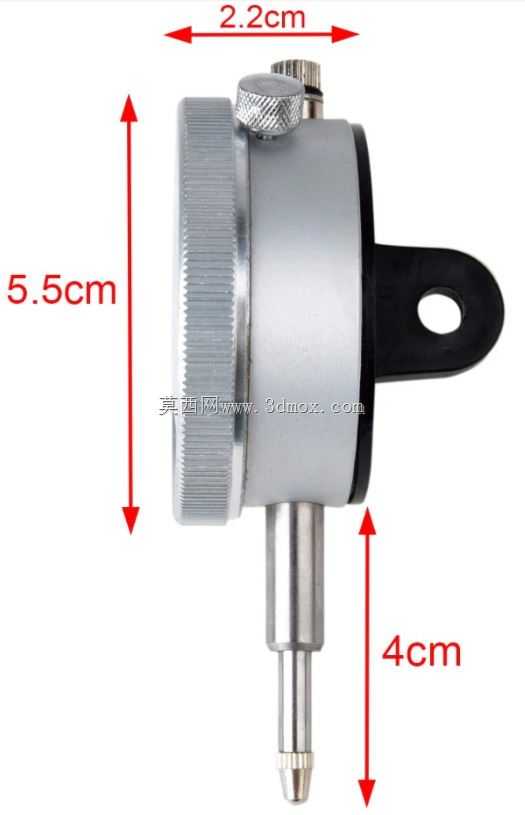

　　从结构功能来看，该应变计的核心感应模块封装在圆形防护壳体内，避免户外测试时泥水、灰尘侵入感应元件造成数据漂移，感应端通过刚性传力杆与轮辐夹持块连接，传力路径上设置的预紧弹簧可抵消轮辐转动过程中的小幅振动冲击，防止刚性连接结构在动态测试中出现松动或应力过载损坏感应元件。尾端的棕色阻尼块用于约束布线端的摆动幅度，避免轮组高速转动时线缆甩动拉扯感应端接线，同时也能吸收路面传递的高频振动，降低信号噪声。

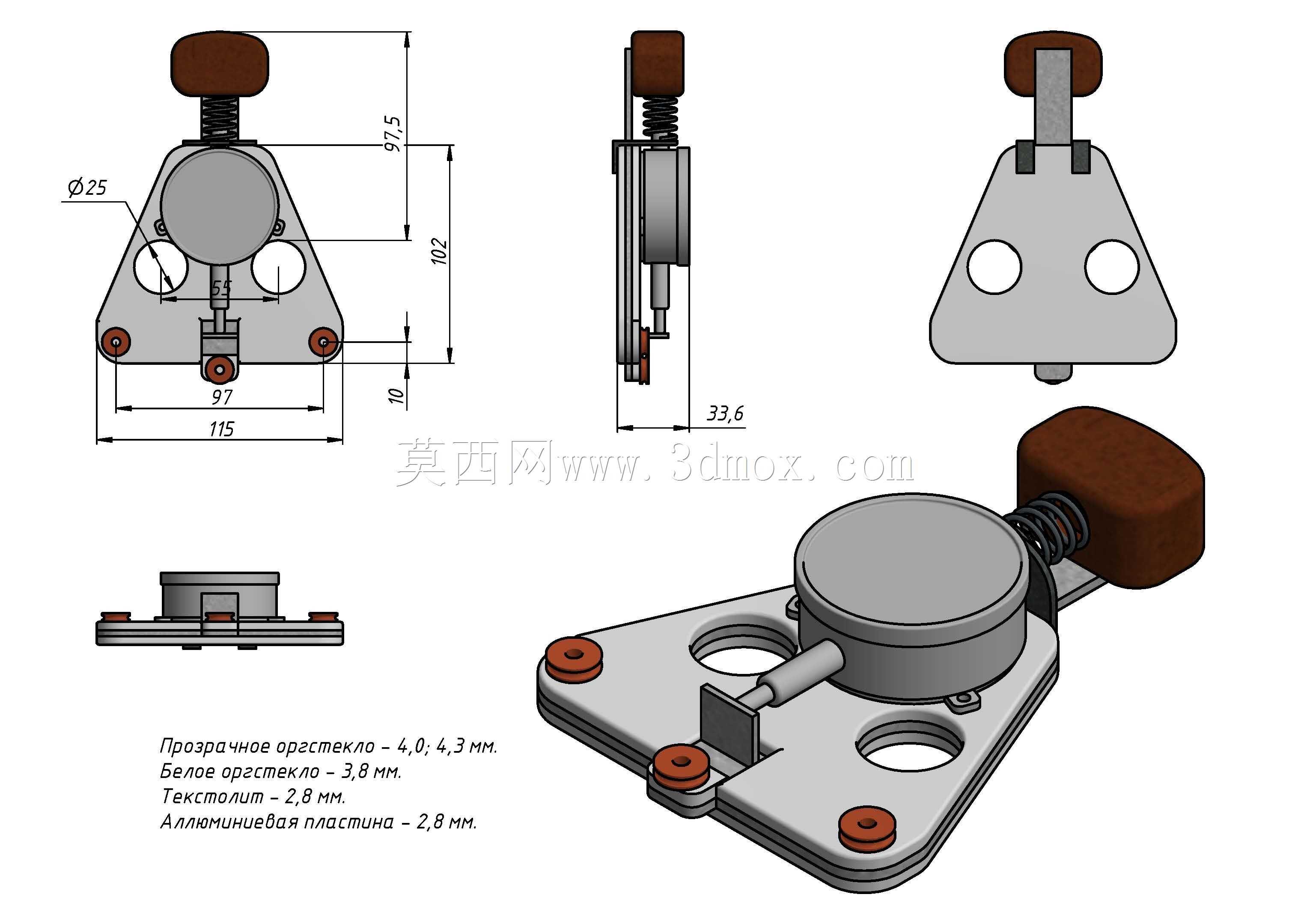

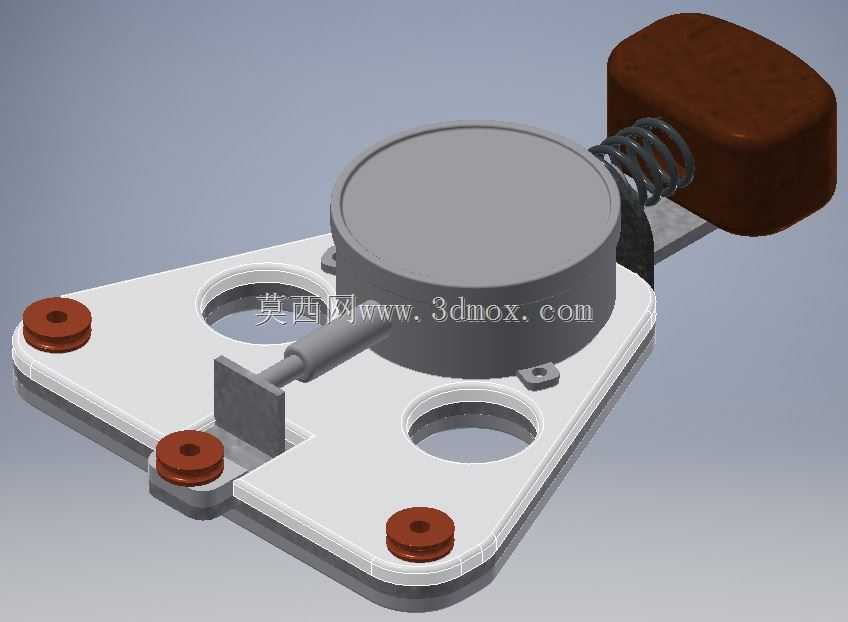

　　设计过程中优先考虑了轮组实际装配的边界限制，整体基座的厚度控制在8mm以内，安装后不会与轮圈、刹车夹器产生运动干涉，三个安装孔的孔位间距适配主流山地车、公路车花鼓旁的预留安装位，无需对现有轮组结构做打孔改造即可快速装拆。传力杆的行程预留了0-2mm的弹性形变区间，匹配常规自行车轮辐在额定载荷下的最大拉伸形变量，不会出现超量程顶死或形变传递不足的问题。基座上的两个镂空减重孔在保证结构刚性的前提下降低了整体自重，避免额外重量增加轮组转动惯量影响测试准确性，固定用的红色绝缘衬套采用耐磨尼龙材质，既可以隔绝金属基座与轮组、花鼓之间的电信号干扰，也能在长期反复装拆后保持安装孔位的配合精度，不会出现松旷间隙。

　　实际应用场景中，该应变计可搭配动态信号采集设备，在台架疲劳测试、实际道路骑行测试中实时采集单根轮辐的拉伸应变变化，帮助研发人员获取不同路况、不同骑乘载荷下轮辐的受力分布，优化轮组编圈张力参数，也可用于轮辐生产环节的成品拉力抽检，替代传统的破坏性拉力测试，在不损伤轮辐成品的前提下快速获取其载荷-形变曲线，判定产品是否符合刚性要求。不同于粘贴式应变片单次使用的特性，该集成式结构可重复装夹使用，检测前仅需做零点校准即可投入测试，大幅降低了批量检测的耗材成本与准备时间。

　　结构细节上，感应模块的防护壳体与基座之间采用小凸台定位加螺丝紧固的连接方式，后期维护时可快速拆开壳体更换感应元件，无需整体报废整个检测工装。传力杆与夹持块的连接面做了防滑滚花处理，夹紧轮辐时不会出现打滑移位，保证形变传递的连续性，预紧弹簧的刚度经过匹配调校，既不会因为刚度过大额外增加轮辐的负载，也不会因为刚度过小无法抵消振动冲击带来的信号波动。
