CD60型1500uF450V启动电容三维结构

　　做了十几年的机械结构设计，经手的电气配套元件三维建模少说也有几百套，这次做的这款CD60电容结构，是之前给小型空压机配套电气柜做选型建模时攒下的经验。很多刚入行的结构工程师容易把这类电容当成普通滤波电容来处理，实际上它的核心应用场景是单相交流电机的启动回路，不管是小型空压机、木工台锯还是家用清水泵，只要是单相异步电机需要大启动转矩的场合，基本都能见到这类电容的身影，它的作用就是在电机启动瞬间串联在副绕组上，提供足够的移相电流帮电机突破静止转矩，等电机转速升到额定值的75%左右，离心开关就会把它从回路里断开，不会长期参与运行，这也是它和普通运行电容最核心的区别。

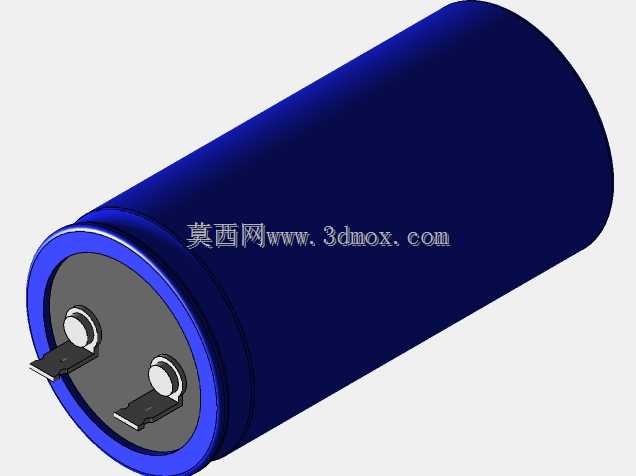

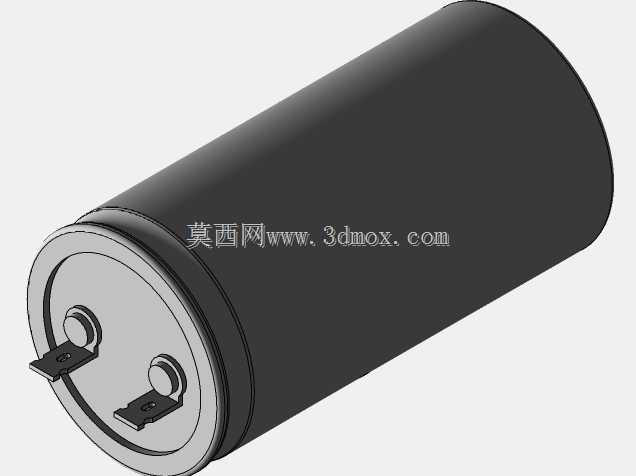

　　建模的时候最先要卡准的是安装边界，之前踩过一次坑，给一台小型木工压刨做电气仓布局时，照着样本上的标称直径留了安装位，结果实物到手因为外壳卷边的公差，塞进去之后卡不住固定抱箍，后来再做这类元件建模，我都会把外壳的卷边尺寸、顶部端子的突出高度单独做出来，不会只画一个光溜溜的圆柱。这款电容的主体是卷绕式芯子封装在蓝色铝壳里，外壳的滚槽位置是用来固定内部绝缘封装料的，建模的时候不能把滚槽做浅了，不然实际生产中封装料固化后容易出现位移，导致内部引脚受力断裂。顶部的两个快插端子是重点，端子的插片厚度、插片间距必须严格按照通用快插端子的尺寸来做，很多新手建模时会把端子做成和外壳顶面齐平，实际上端子底部有一层绝缘胶木垫，这个胶木垫的厚度直接决定了端子和铝壳之间的爬电距离，450V的交流耐压要求下，爬电距离至少要留够3mm，不然做耐压测试的时候很容易出现外壳打火的问题。

　　从设计思路上来说，这类启动电容的外形没有统一的强制标准，不同厂家的同参数产品，高度和直径会有细微差别，所以建模的时候我特意把外壳的直径、高度、端子位置都做成了参数化可调整的特征，方便后续不同厂家选型时直接修改参数，不用重新画整个模型。安装方式上，这类电容一般有两种固定形式，一种是用金属抱箍箍住圆柱外壳固定在电气仓安装板上，另一种是靠顶部的安装孔直接吊挂，所以建模的时候我把外壳的圆柱度公差考虑进去了，外表面做了0.2mm的拔模斜度，方便抱箍安装时能顺利套入，不会出现过盈卡滞的情况。

　　实际选型配套的时候还要注意，这类电容的工作是短时工作制，单次通电时间不能超过3秒，要是建模的时候给电气仓留的散热空间不够，电容长期在高温环境下存放，会导致内部电解液挥发，容量下降，启动转矩不够，电机转不起来，严重的还会出现鼓包漏液的情况。之前有个客户自己改小型吊机的电气柜，把启动电容塞在密封的塑料盒里，夏天户外用了不到半个月电容就鼓包了，后来我给他改模型的时候特意在电容安装位旁边留了通风槽，还加了隔热挡板把电容和运行时发热的电机绕组接线端隔开，后续就没再出过这类问题。

　　端子部分的建模我特意做了快插端子的防脱卡扣结构，很多便宜的电容端子没有这个卡扣，插上去的接插件设备运行时受振动容易松脱，导致电机启动失败，所以在做结构匹配的时候，我会把接插件的锁紧弹片位置和端子的卡扣位置对应上，确保装配后能卡紧，不会因为设备振动松脱。外壳底部的封边我也做了卷边结构，不是简单的平面封底，实际生产中这个卷边是滚压密封的，要是建模时忽略了这个结构，做安装板避让的时候就会留错尺寸，导致电容装上去之后底部顶到安装板，整个电容是歪的，端子接线受力。

　　很多做三维建模的人觉得这类标准件随便找个通用模型改改尺寸就行，实际上真到生产装配的时候，差个1mm的尺寸都可能导致整个电气仓装不上，尤其是这类带电气参数的元件，不光要尺寸对，还要考虑电气间隙、爬电距离、安装固定方式、散热空间这些和实际使用相关的细节，不然建出来的模型看着像那么回事，实际用的时候全是问题。我做这个模型的时候，特意找了三个不同厂家的同参数电容实测尺寸，取了中间的公差带做基础尺寸，把各个厂家的尺寸偏差都做成了可调整的配置项，不管是做选型装配还是做整机的干涉检查，都能直接用，不用再反复核对样本改尺寸。
