传感器配套同轴径向锁紧夹头结构

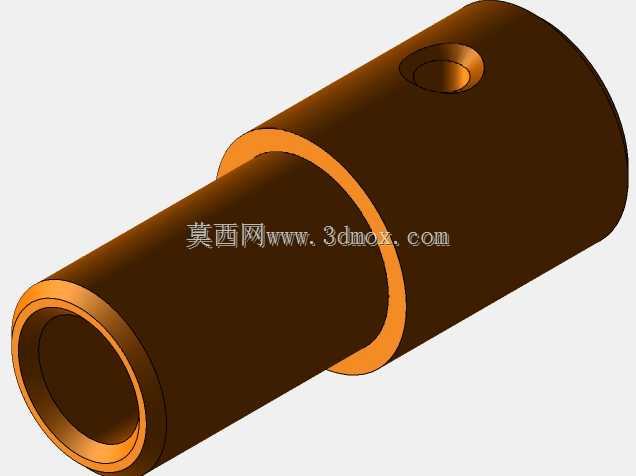

　　在工业传感检测、精密装夹定位的实际工况里，这类带径向锁紧孔的阶梯轴套式夹头，是传感器安装固定环节里很容易被忽略但直接影响检测精度的核心小件。很多现场调试人员都遇到过传感器装夹后出现径向窜动、同轴度偏差的问题，轻则导致检测数据漂移，需要反复校准位置，重则在设备连续运行过程中出现传感器松脱，触发工位停机报警，这类夹头的设计就是针对性解决这类装夹痛点。从结构形态上看，它采用了阶梯式同轴套筒结构，大直径段作为安装定位基准面，小直径段作为传感器插入配合段，整体为中空贯通结构，内壁的同轴度公差需要控制在IT7级以内，才能保证传感器插入后，检测端面与被测工件的相对位置不出现偏斜。大直径段侧壁开设的径向通孔，是锁紧结构的核心位置，

　　实际使用时配合紧定螺钉旋入，螺钉端面直接抵紧插入夹头内部的传感器外壁，实现径向锁紧，这种设计相比周向抱紧式夹头，结构更简单，加工难度更低，锁紧力的调节也更直接，只需要控制紧定螺钉的旋入扭矩，就能适配不同外壳材质的传感器，避免锁紧力过大压坏传感器外壳，或是锁紧力不足导致固定失效。在设计这类夹头的时候，首先要明确安装边界：大直径段的外圆尺寸需要匹配安装工位的基座安装孔，通常采用间隙配合或者过渡配合装入基座，部分工况下会在大直径段的端面增加定位销孔，实现夹头本身在基座上的周向防转，避免紧定螺钉锁紧时夹头跟转；小直径段的外圆不需要过高的精度要求，主要作用是避让安装位周边的结构件，给传感器接线留出足够的操作空间。中空内孔的尺寸需要根据常用的传感器外径做系列化设计，比如常见的M8、M12、M18规格圆柱型传感器，内孔直径要比传感器外径大0.05-0.1mm，既保证传感器能顺畅插入调整检测距离，又不会因为间隙过大导致传感器轴线偏斜。径向锁紧孔的位置要避开夹头的应力集中区域，通常设置在大直径段距离端面1/3壁厚的位置，孔的轴线要与夹头主轴线垂直相交，偏差不超过0.02mm，这样紧定螺钉旋入后，抵紧力的方向正好指向传感器轴线，不会产生侧向分力导致传感器装夹偏斜。从实际应用场景来看，这类夹头广泛用在自动化生产线的工件到位检测工位、机床加工过程的刀具破损检测工位、物流输送线的物料计数检测工位，相比一体式的传感器安装支架，

　　这种套筒式夹头的轴向调整范围更大，松开紧定螺钉就可以沿着轴线方向推拉传感器，调整检测端面与被测物的距离，调整到位后直接锁紧紧定螺钉即可，不需要额外的调整紧固件，现场调试的效率更高。在加工工艺层面，这类夹头通常采用棒料一次车削成型，保证内外圆的同轴度，径向锁紧孔采用钻削加工后攻丝，端面和外圆的倒角需要控制在C0.5-C1之间，避免安装时刮伤基座孔壁或是传感器外壳。表面处理通常根据使用工况选择，常规车间环境下采用发黑处理即可，有腐蚀介质的工况可以采用不锈钢材质加工，不需要额外做表面处理。需要注意的是，这类夹头的壁厚设计要兼顾强度和结构紧凑性，大直径段的壁厚不能小于3mm，否则紧定螺钉锁紧时容易导致夹套变形，内壁出现椭圆度，

　　导致传感器插入卡滞；小直径段的壁厚可以适当减薄，只要能满足结构避让需求即可，不会影响整体的锁紧强度。在实际选型匹配时，首先要确认所用传感器的外径尺寸，选择对应内孔规格的夹头，再核对安装基座的安装孔直径，确认夹头大直径段的外圆尺寸与安装孔匹配，同时要确认径向锁紧孔的螺钉规格，通常采用M3、M4的内六角紧定螺钉，根据传感器外壳的材质选择合适的锁紧扭矩，比如塑料外壳的传感器锁紧扭矩控制在0.5N·m以内，金属外壳的传感器锁紧扭矩可以控制在1-1.5N·m，既保证固定可靠，又不会损伤传感器。很多设计人员在做安装结构设计时，会直接采用支架开孔加顶丝的方式固定传感器，但往往忽略了支架开孔的长度不足，导致传感器的装夹支撑长度不够，设备运行时的振动会导致传感器出现微幅摆动，检测数据不稳定，而这种专门设计的阶梯式夹头，与传感器的配合长度可以做到传感器外径的1.5-2倍，支撑刚性更好，抗振动能力更强，即使在冲压、锻造这类振动较大的工位上使用，也能保证传感器的位置稳定，减少日常维护的校准频次。另外，这种夹头的结构没有复杂的异形曲面，三维建模过程也相对简单，只需要通过旋转特征生成主体结构，再拉伸切除生成径向锁紧孔，最后做倒角处理即可，建模时需要重点标注内外圆的同轴度公差、锁紧孔与主轴线的垂直度公差，以及内孔的尺寸公差，保证加工出来的零件能满足实际装夹的精度要求。
