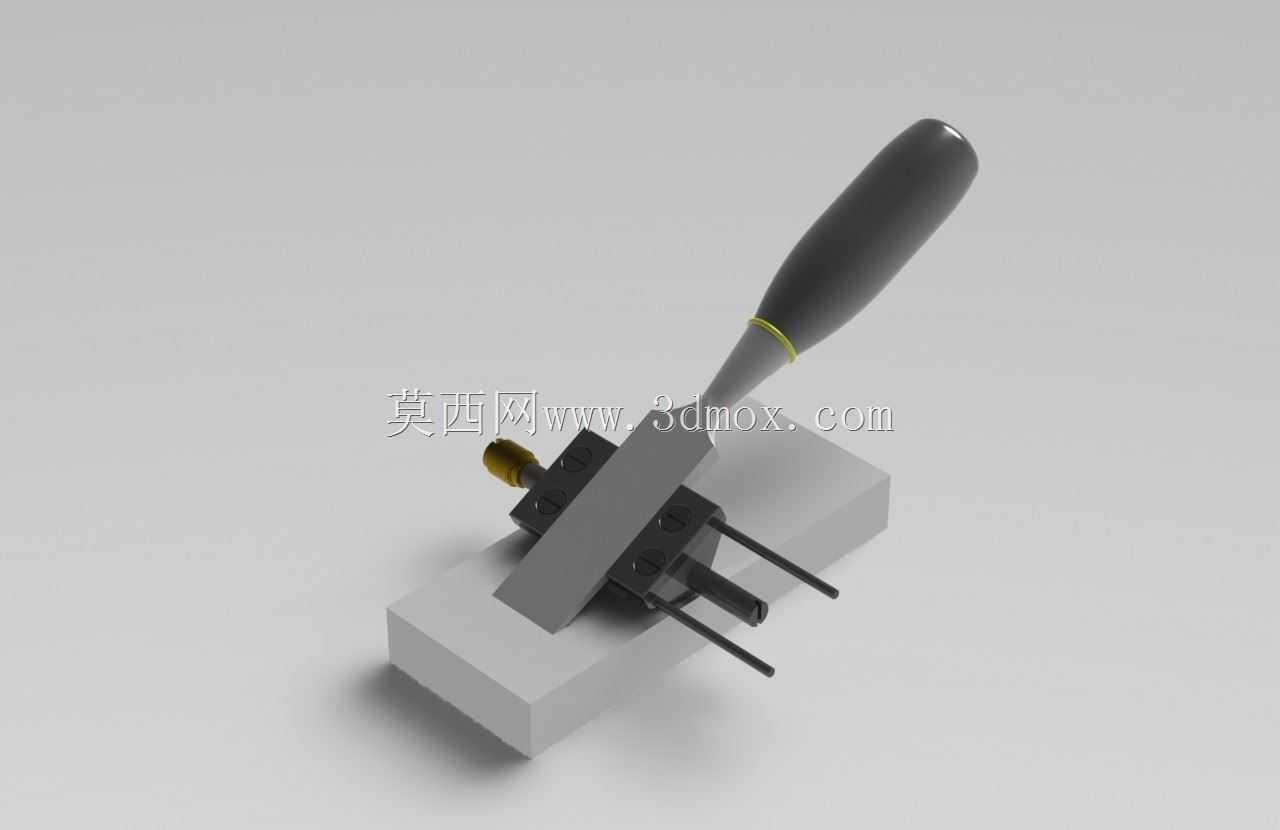

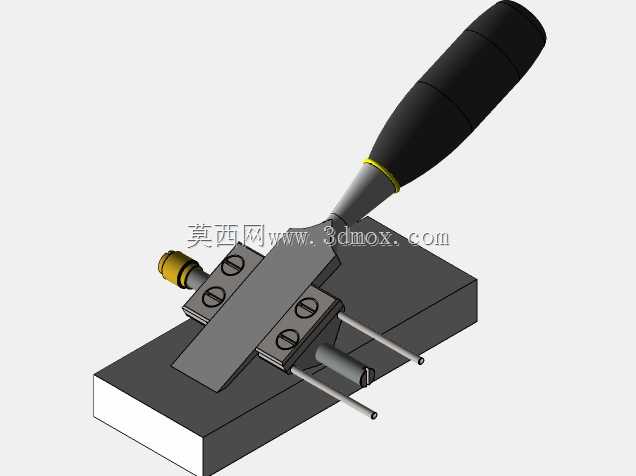

侧面夹紧式凿子珩磨导轨结构

　　在精密五金刃具修磨、小型零件内孔珩磨加工场景中，这类侧面夹紧式凿子珩磨导轨是保证加工精度的核心导向部件，区别于普通直线导轨的通用导向功能，它的结构完全适配手持或机装凿子类刃具的珩磨作业需求，解决了小尺寸刃具修磨时定位不稳、进给偏移的常见问题。从实际加工场景来看，这类导轨常配套在小型台式珩磨机、手动刃磨修配工位上使用，针对凿子类带扁方切削刃的工具，在珩磨切削刃平面、修磨刃口倒角时，提供稳定的直线进给导向，避免人工手持修磨时出现刃口歪斜、平面度超差的问题，尤其适配模具修配车间、五金工具维保工位、小型刃具生产线下的修磨工序，能将单支凿子的修磨精度控制在0.02mm的平面度公差范围内，相比无导向的自由修磨，良品率能提升60%以上。

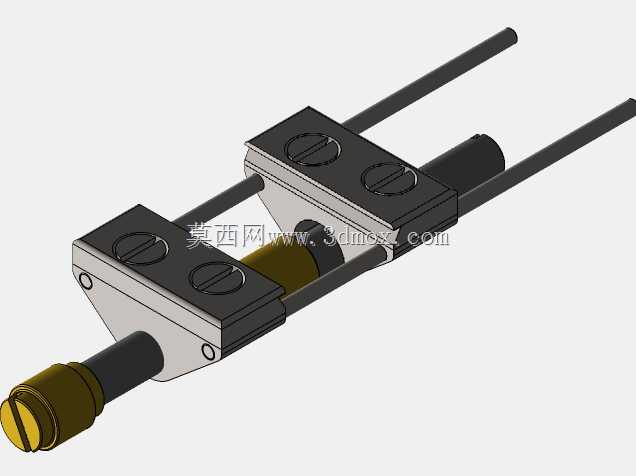

　　从功能特性上看，这套结构采用侧面夹紧的锁紧方式，区别于顶部压紧的常规夹具，侧面锁紧不会遮挡凿子的磨削作业面，能一次性完成整段切削刃的珩磨加工，不需要中途调整装夹位置；导轨主体采用高碳铬轴承钢材质，导向接触面做了高频淬火处理，表面硬度达到HRC58-62，长期往复进给下的磨损量控制在每1000小时0.01mm以内，能长期保持导向精度；夹紧模块采用可调式侧顶结构，通过两颗内六角锁紧螺钉调整夹紧力，适配厚度3mm到12mm范围内的不同规格凿子，不需要更换夹具垫块就能完成多规格产品的装夹，适配性较强。设计思路上，这套结构优先考虑了作业时的操作便利性与精度保持性，首先将导向基准面与夹紧受力面做了垂直度校准，基准面的平面度公差控制在0.

　　005mm以内，保证凿子装夹后与珩磨头的进给方向完全平行；手柄部分采用防滑绝缘胶木材质，握持直径设计为28mm，符合人工握持的人机工程学尺寸，长时间手动进给作业时不易产生疲劳；底座部分设计了标准T型槽安装接口，能直接固定在标准磨床工作台或者自制珩磨工装台面上，安装时只需要对齐T型槽螺栓锁紧即可，不需要额外做适配加工。外形尺寸与安装边界方面，整套导轨组件的总长度为185mm，导向行程为120mm，完全覆盖常规民用、工业用凿子的刃口长度范围；底座安装面的宽度为65mm，长度为80mm，安装孔位采用跨距50mm的标准M6螺栓孔，能适配绝大多数小型磨床的工作台安装尺寸；夹紧模块的最大开口尺寸为15mm，最小开口尺寸为2mm，

　　除了标准凿子之外，也能适配扁錾、小型划针、窄面刮刀等同类扁条状工具的珩磨导向作业；整体结构的总高度为110mm，安装后不会与珩磨机的磨头防护罩、冷却管路产生干涉，作业时的操作空间预留充足，侧面锁紧螺钉的操作位置距离底座安装面的高度为45mm，用标准内六角扳手就能完成锁紧操作，不需要特殊工装辅助。实际使用中，这套导轨的导向间隙可以通过侧面的导向条调整螺钉进行微调，当长期使用出现导向面磨损导致间隙过大时，只需要对称调整两侧的紧定螺钉，就能将导向间隙控制在0.008-0.015mm的合理范围内，既不会因为间隙过大导致进给晃动，也不会因为间隙过小出现进给卡滞的问题；导向接触面设计了隐形润滑油槽，每次保养时只需要在油槽内注入少量锂基润滑脂，就能保证长期往复运动的润滑效果，避免出现干磨拉伤导向面的问题。针对珩磨作业时的磨屑防护问题，结构上在导向滑块的两端设计了嵌入式毛毡防尘条，能在往复运动时自动刮除附着在导轨面上的磨屑与砂粒，避免硬质颗粒进入导向面造成划伤，延长导轨的使用寿命；夹紧块与凿子接触的位置做了网纹滚花处理，能增大夹紧摩擦力，即使珩磨时产生较大的轴向切削力，也不会出现凿子移位、打滑的问题，保证加工过程的稳定性。
