方形密封塑料传感设备防护壳体结构

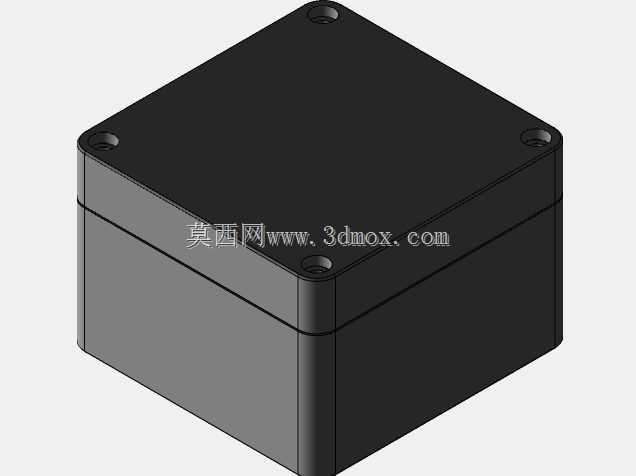

　　在工业传感检测、户外环境监测、潮湿工况测控等场景中，传感核心元件的防护壳体是决定设备运行稳定性的关键结构件，这款方形塑料防护壳体，正是针对这类场景的安装使用需求完成的结构设计。从实际使用的角度出发，这类壳体首先要解决的是核心传感元件的物理防护问题，隔绝外界粉尘、水汽、轻度外力碰撞对内部电路板、传感探头的损伤，因此整体采用上下扣合的分体式结构，上盖与下盒的结合面预留了密封胶圈的安装槽位，装配后可实现稳定的静密封效果，满足常规户外、工业车间的IP防护等级要求。

　　设计过程中优先考虑了注塑成型的工艺可行性，所有转角位置均做了均匀的圆角过渡，避免注塑过程中出现应力集中导致的壳体开裂、缩水缺陷，壳体壁厚保持均匀一致，没有出现突变的壁厚结构，能够有效降低注塑成型后的翘曲变形量，保证上下盖扣合后的贴合精度。四个角位的沉头安装孔采用内嵌铜螺母的预埋设计思路，既可以保证螺丝反复拆装不会出现塑料柱滑牙的问题，也能让壳体安装到设备支架、安装面时保持外表面的平整性，不会出现凸起的螺丝头影响后续的外装配件布置。

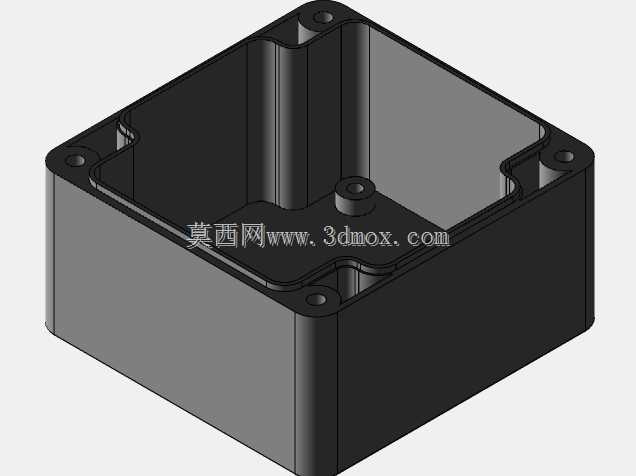

　　从安装边界来看，这款方形壳体的外部轮廓为正方向结构，四个安装孔的中心距保持对称分布，不管是采用壁挂安装、支架固定还是嵌入式安装，都能快速适配常规的安装孔位，不需要额外做转接板的设计。下盒体的内部预留了电路板安装柱，柱高经过精准核算，既可以保证电路板安装后与壳体底部留有足够的走线空间，也能避免电路板与上盖内侧发生干涉，内部空间的利用率经过优化，在保证整体外形紧凑的前提下，能够容纳常规尺寸的传感处理电路板、接线端子以及小型传感探头，不会出现空间浪费或者内部元件拥挤无法装配的问题。

　　在实际设备选型过程中，这类壳体常被用于温湿度传感器、光电传感模块、小型信号采集终端的外封装，相比金属壳体，塑料材质的自重更轻，不会给安装支架带来额外的承重负担，同时塑料材质本身的绝缘特性，能够避免内部电路与外界金属构件发生短路风险，适合在弱电检测类的传感设备中使用。壳体的外表面做了细微的磨砂纹理处理，既可以提升外观的质感，也能减少使用过程中表面划痕的产生，长期在户外使用时也不容易出现明显的积灰留痕，日常维护只需要简单擦拭即可保持外观整洁。

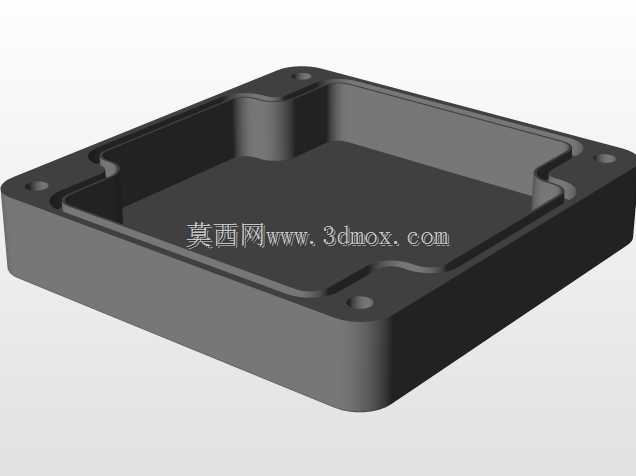

　　上下盖的扣合定位采用了周边的止口结构，装配时可以快速定位对齐，不需要反复调整位置就能让四个安装孔精准对位，提升装配环节的效率，止口结构同时也能辅助提升密封性能，配合密封胶圈可以阻挡大部分的侧向淋水与粉尘侵入。壳体的侧壁厚度经过强度校核，在常规的外力挤压下不会出现明显的变形，能够保护内部的电子元件不会因为壳体变形受到挤压损坏，同时也不会因为壁厚过大造成材料的浪费，兼顾了结构强度与生产成本的平衡。

　　针对不同的安装场景，这款壳体的底部还预留了走线孔的加工余量，使用者可以根据实际的接线方向，在对应的侧壁位置加工出线孔，安装防水格兰头后即可实现线缆位置的密封，不需要额外修改壳体的主体结构，适配不同方向的走线需求。在三维建模过程中，所有的装配特征都做了对应的公差配合预留，上下盖的止口配合、安装孔的位置度、内部安装柱的高度公差都按照注塑件的常规公差等级设定，实际开模生产后不需要大量的二次修配就能完成顺利装配，能够有效缩短产品从设计到量产的周期。
