西门子穿芯式电流互感器结构设计

　　在低压配电系统的电流采样、保护回路设计中，穿芯式电流互感器是无法绕过的核心元件，这款西门子4NF系列互感器的三维结构，完整还原了量产器件的所有装配细节，能直接嵌入低压柜、电机控制回路的三维布局校验场景。从实际工程应用来看，这类互感器主要串接在0.6kV等级的交流主回路中，将主回路的大电流按固定变比转换为标准的5A二次侧信号，供给计量仪表、继电保护装置、电流变送器使用，避免大电流直接接入二次设备造成的器件烧毁、人员触电风险，同时保证测量信号的线性度与相位精度，满足配电系统计量、保护的双重要求。

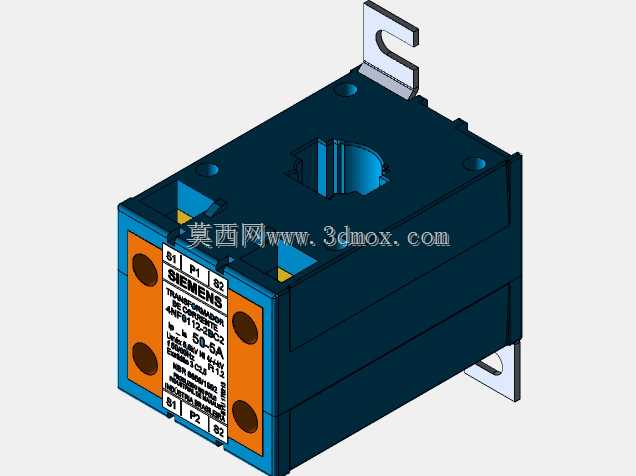

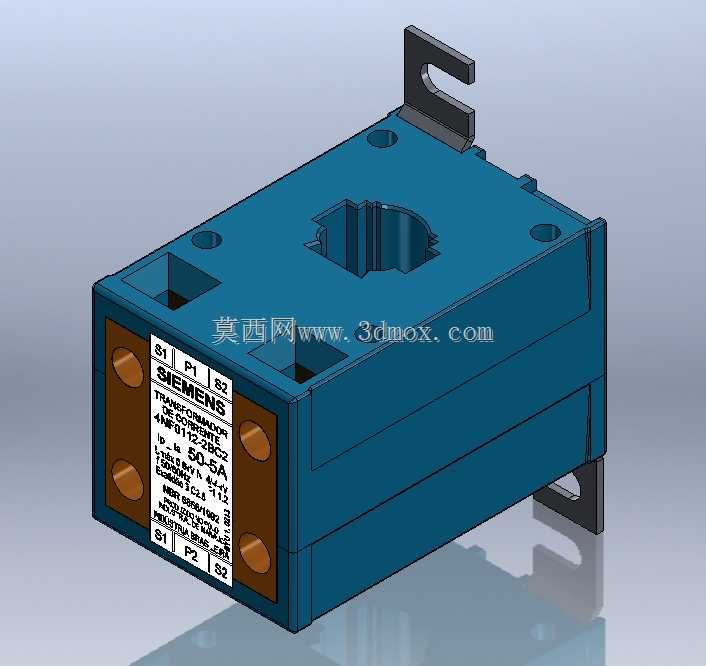

　　从结构设计逻辑来看，这款器件采用方形环氧树脂全包封壳体，主回路穿孔居中布置，这种布局能保证穿入的母排或电缆处于互感器铁芯的中心位置，减少偏心带来的测量误差，壳体侧面预留的两个安装挂耳采用折弯金属件，与壳体内部的安装骨架嵌装为一体，挂耳上的安装孔位严格匹配低压柜内常用的安装梁开孔间距，不需要额外制作过渡安装板，直接用M6螺栓就能完成固定，安装时的操作空间预留也做了充分考虑，挂耳与壳体主体的间隙足够容纳套筒扳手的作业空间，不会出现螺栓拧装时工具与壳体干涉的问题。

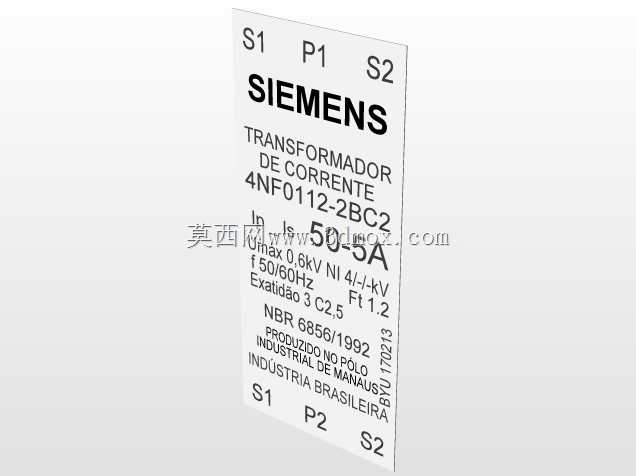

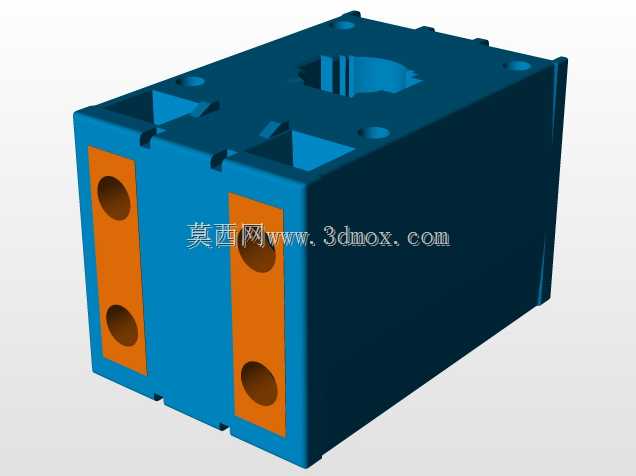

　　器件的二次接线端子布置在壳体正面的橙色标识区，端子采用螺钉压接结构，每个端子旁都清晰标注了P1、P2以及变比参数、极性标识，接线时能直接对应主回路的电流方向，避免极性接反导致的计量反向、保护误动问题，端子区域做了凹陷式设计，接线完成后可以加装配套的端子防护盖，防止运行过程中灰尘堆积、误碰带电端子引发的故障。壳体表面的散热筋结构沿着壳体侧壁竖向布置，在器件长期通过额定电流时，能通过增大散热面积降低绕组的温升，避免环氧树脂壳体长期高温下出现老化开裂的问题，同时壳体的边角都做了R3以上的圆角处理，既可以减少生产过程中环氧树脂浇注的应力集中，也能避免安装作业时尖锐边角划伤操作人员。

　　在做三维布局校验时，这个模型的安装边界尺寸完全对标量产实物，主回路穿孔的尺寸能适配单根矩形母排或者多根电缆并联穿入的场景，壳体与周边器件的安全电气间隙也能通过模型直接校核，比如在低压抽屉式开关柜的布局中，可以直接将这个模型装配到抽屉回路的主回路进线侧，校验与断路器、母排、二次线槽的间距是否满足低压配电设计规范的要求，不需要反复核对二维样本的尺寸参数，减少布局设计阶段的错漏。另外模型还原了壳体表面的所有标识刻印位置，在做整机的三维布线工艺设计时，可以直接参照标识位置规划二次线的走线路径，让二次线束的走向更规整，接线点位的对应关系更清晰，减少生产现场的接线错误率。

　　从铁芯与绕组的封装结构来看，这款互感器采用环形铁芯绕制二次绕组后整体环氧树脂浇注的工艺，壳体内部没有多余的空腔，能避免潮湿环境下内部凝露导致的绝缘下降问题，适配工业厂房、地下室配电房等多种复杂运行环境，安装方式既支持水平安装也支持垂直安装，不会因为安装方向影响测量精度，在电机回路、电容补偿回路、进线主回路等不同的配电场景中都能通用。
