MPW-02卡扣式传感安装固定基座结构

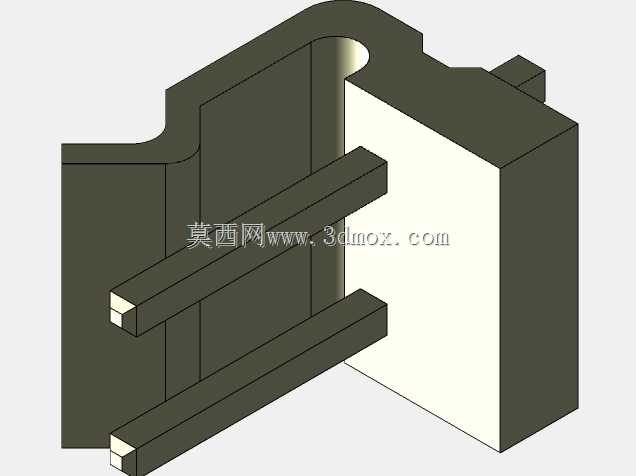

　　在工业传感检测的实际部署场景里，这类卡接式固定基座是小体积点位传感器安装的核心配套结构件，多数应用在设备内部走线槽旁、钣金机柜内壁、自动化产线的型材支架侧边这类空间局促的安装点位，用来给对射式光电、微型接近开关这类小尺寸传感元件提供稳定的安装依托，避免传感器直接粘接或螺丝固定带来的位置偏移、后期维护拆卸不便的问题。从结构设计逻辑来看，这个基座采用了一体卡接的固定思路，底部伸出的两个定位柱可以直接插入安装面预先冲制的定位孔内，完成初步的位置限定，不需要额外的治具来对齐安装位，现场装配的时候工人只需要对准孔位按下，就能让侧边的弹性卡钩勾住安装板的背面，实现无螺丝的快速固定，这种设计在批量产线的设备装配环节能大幅缩减单工位的安装耗时，

　　也避免了小螺丝掉落进设备内部造成的短路、卡滞隐患。基座上部的两根竖向立柱是传感器的夹持定位结构，两根立柱的间距刚好匹配对应型号传感器的壳体宽度，立柱内侧预留了微小的过盈量，传感器顺着立柱间隙滑入之后就能被夹紧固定，不需要额外的锁紧件，同时立柱的高度刚好覆盖传感器壳体的夹持段，不会遮挡传感器的检测端面，保证检测光路或者感应面完全外露，不会因为固定结构造成检测盲区。侧边延伸的弧形走线槽是这个结构很实用的细节设计，传感器尾部的引出线缆可以顺着这个弧形槽规整排布，避免线缆弯折角度过大造成线芯断裂，同时槽体的弧度刚好匹配常用传感线缆的弯曲半径，不会对线皮造成长期的挤压磨损，在设备长期运行产生振动的工况下，线缆被槽体约束不会随意晃动，

　　也能避免线缆被周边运动部件剐蹭破损的风险。从安装边界尺寸来看，这个基座的整体厚度控制在较低水平，安装之后突出安装面的高度不会超过配套传感器的本体高度，在空间紧凑的设备内部不会和周边的传动部件、走线架产生干涉，底部两个定位柱的中心距遵循了常规小型传感安装的通用孔距规范，不需要对现有设备的安装板做额外的改孔加工，就能直接替换同规格的传统螺丝固定基座。在实际选型适配的时候，需要注意这个基座的卡接厚度适配范围，侧边卡钩的卡接行程对应常规1-2mm厚度的钣金安装板，要是安装在厚度更大的型材面上，就需要预先在型材上铣出对应深度的让位槽，保证卡钩能完全勾住安装面的背面，避免长期振动下基座松脱。另外上部夹持立柱的内侧面做了微小的防滑纹路处理，

　　传感器装入之后即使在设备持续振动的工况下，也不会出现顺着立柱方向滑出的问题，不需要额外点胶固定，后期需要更换传感器的时候，只需要用小一字螺丝刀轻轻拨开两侧立柱就能取出传感器，维护效率比传统螺丝压片固定的结构高很多。结构的材质选择上，这类基座一般采用添加了抗老化剂的硬质工程塑料注塑成型，本身具备一定的弹性同时刚性足够，卡钩部分经过反复拆装也不会出现断裂，同时塑料材质本身不会对电磁类传感器的检测信号造成干扰，也不会在潮湿、有弱腐蚀的车间环境下出现锈蚀问题，适合在3C组装产线、物流分拣设备、小型包装机械这类设备的内部传感点位长期使用。在三维建模过程中，需要重点关注卡钩的弹性变形量设计，要保证安装时的按压力度在工人徒手操作的合理范围内，同时卡入之后的锁紧力足够承受设备运行的常规振动，不会出现松脱；上部夹持立柱的间距公差需要控制在合理范围，过松会导致传感器固定不稳出现检测位置偏移，过紧则会导致传感器装入困难，甚至夹裂传感器的塑料壳体；底部定位柱的导入端做了倒角处理，对准安装孔的时候能自动导正，降低现场装配的对位难度，即使工人视线受阻的盲装场景下也能顺利完成安装。
