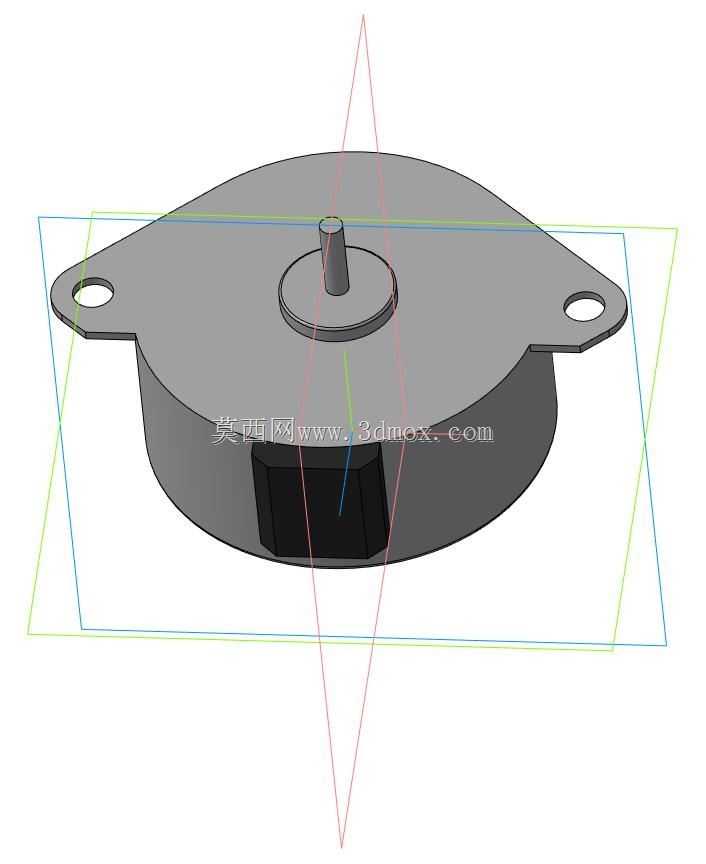

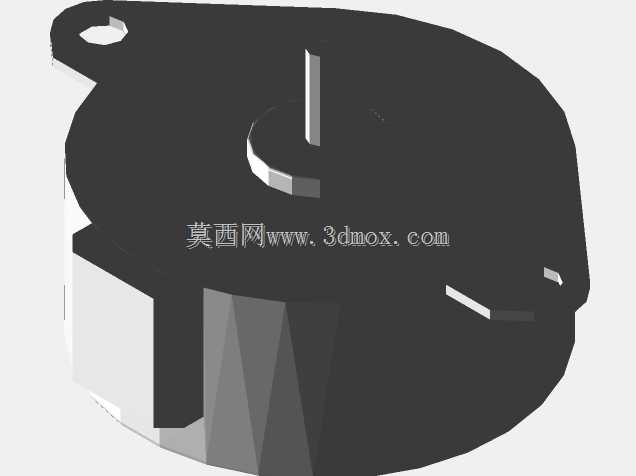

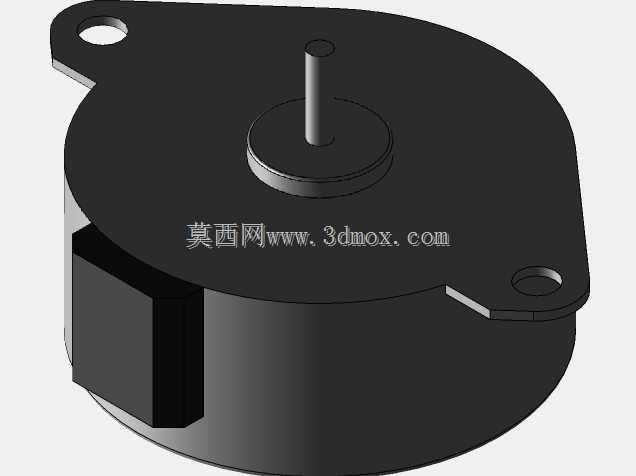

M35SP-7T薄型带安装耳驱动电机结构

　　做小型精密传动结构选型的时候，这类薄型带安装耳的回转驱动件经常会碰到，尤其是在安装轴向空间被严格限制的场景里，它的结构优势会非常突出。先从实际应用场景说起，这类结构常出现在智能仪表的指针驱动、小型风门的回转调节、精密送料机构的间歇驱动、消费电子类产品的小负载回转工位上，比如部分温控仪表的指针驱动、小型通风管道的风阀摆角驱动、桌面型小型分拣设备的拨杆驱动，都能看到同结构驱动件的身影，核心原因就是它的轴向厚度足够小，不需要预留太长的电机安装沉孔，能把整体设备的厚度压到很薄的程度，适配紧凑化的设备设计需求。

　　从实际用途来看，它属于小功率低速回转驱动部件，输出端为单轴伸结构，能够直接带动小负载做连续回转或者小角度摆动，不需要额外搭配大减速比的外置减速箱，自身集成了减速结构，输出扭矩足够应对小惯量负载的驱动需求，而且运行噪音低，适合对运行静谧性有要求的民用、仪表类设备场景。

　　说到功能特性，首先是它的安装结构设计，本体外侧延伸出两个带通孔的安装耳，两个安装孔的中心距是固定的安装边界，安装时不需要做复杂的定位工装，只需要在安装基板上对应位置打两个螺纹孔，用螺丝穿过安装耳的通孔锁紧就能完成固定，定位精度靠安装孔与安装面的贴合就能保证，比那种光靠轴伸定位、需要额外压盖固定的电机安装效率高很多，而且抗振动能力更强，在有小幅振动的设备上也不会出现松脱移位的问题。其次是输出轴的设计，轴伸为圆柱光轴，没有做键槽，靠过盈配合或者紧定螺丝与被驱动件连接，适合小扭矩传递的场景，装配的时候不需要加工键槽，降低了配套零件的加工成本，轴伸的直径与伸出长度是核心的装配边界，设计配套连接件的时候需要严格匹配这个尺寸，避免出现装配干涉或者连接打滑的问题。还有本体侧面的出线结构，出线位置做了内嵌式的槽位，线材不会凸出于本体的圆柱轮廓，安装的时候不需要在基板上额外开线材避让槽，进一步压缩了轴向安装需要的空间。

　　再聊设计思路，做这个结构的三维建模的时候，首先要锁定的是安装基准面，也就是电机本体与安装基板贴合的下端面，所有的尺寸都要从这个基准面开始标注，避免出现装配时的尺寸链误差。两个安装耳的位置是对称分布在本体法兰的外侧，建模的时候要注意安装孔的中心到本体回转中心的距离，这个尺寸直接决定了安装孔的定位精度，如果这个尺寸做偏了，装配的时候就会出现螺丝穿不进去的问题。本体的圆柱外壳是薄壁结构，建模的时候要注意壁厚的均匀性，避免出现壁厚突变导致的注塑或者冲压成型缺陷，因为这类薄型电机的外壳大多是冲压金属件或者注塑件，壁厚不均会导致成型后出现变形，影响内部齿轮组的装配精度。输出轴与本体的同轴度是核心的形位公差要求，建模的时候要保证轴的回转中心与本体外壳的回转中心完全重合，不然运转的时候会出现轴伸偏摆，带动负载运行的时候出现抖动、噪音变大的问题。还有侧面的出线槽位置，要注意槽的深度不能超过外壳的壁厚，避免破坏外壳的结构强度，同时槽的宽度要刚好能容纳出线线材，不会让线材在槽内出现晃动拉扯的问题。

　　关于外形尺寸与安装边界，首先是整体的最大外径，包含两个安装耳的总宽度是安装时的径向边界，设计设备安装位的时候，预留的安装空间直径要大于这个总宽度，避免安装耳和周边结构出现干涉。轴向的总厚度是从安装基准面到输出轴顶端的总高度，这个尺寸是轴向安装空间的最小预留值，如果设备的轴向空间比这个尺寸小，就会出现安装后盖不上盖板的问题。两个安装孔的孔径是适配标准螺丝的，设计的时候要注意安装孔的沉头深度，如果用沉头螺丝安装，沉头孔的深度要保证螺丝锁紧后头部不高出安装耳的上端面，避免和周边结构产生干涉。输出轴的直径公差一般取小间隙或者过渡配合，方便被驱动件的装配，轴伸的长度要匹配被驱动件的轮毂厚度，不能太长导致轴伸顶到对面的结构，也不能太短导致连接长度不够、传动时打滑。另外要注意，本体的下端面是完全平整的，没有凸起的定位止口，所以安装的时候基板的安装面也要保证平面度，不然锁紧螺丝之后会导致本体变形，挤压内部的传动结构，出现运转卡滞的问题。

　　实际做结构配套的时候，还要考虑驱动件的负载匹配，这类薄型结构的输出扭矩不大，不能用来驱动大惯量或者大阻力的负载，选型的时候要核算负载的转动惯量和运行阻力矩，留够足够的扭矩余量，避免出现堵转烧坏的问题。建模的时候如果要做整机的运动仿真，要把输出轴的回转副设置在本体的中心位置，安装耳的固定副设置在两个安装孔的位置，还原真实的安装约束状态，这样仿真出来的运行状态才会和实际情况一致，不会出现仿真结果和实际装配不符的问题。另外，这类结构的外壳一般是金属材质，有一定的屏蔽作用，在有电磁兼容要求的设备里，这个结构特性也能减少自身对周边敏感电路的电磁干扰，这也是它常被用在精密仪表类设备里的原因之一。
