盘式万向节电机内部结构三维设计

　　在小型伺服传动、多自由度关节驱动、精密云台调节这类需要兼顾紧凑安装空间与角度补偿能力的场景中，常规直连电机往往因为安装同轴度误差、负载端偏摆带来的附加载荷，出现轴承磨损加快、输出扭矩波动变大的问题，这款集成万向节结构的盘式电机，正是针对这类痛点完成的结构设计。从实际应用场景来看，这类结构常出现在小型协作机器人关节、车载云台驱动、精密检测设备的角度调节机构中，相比传统电机搭配独立万向节联轴器的组合方案，集成式设计能大幅压缩轴向安装尺寸，减少传动链上的连接间隙，提升传动响应速度。

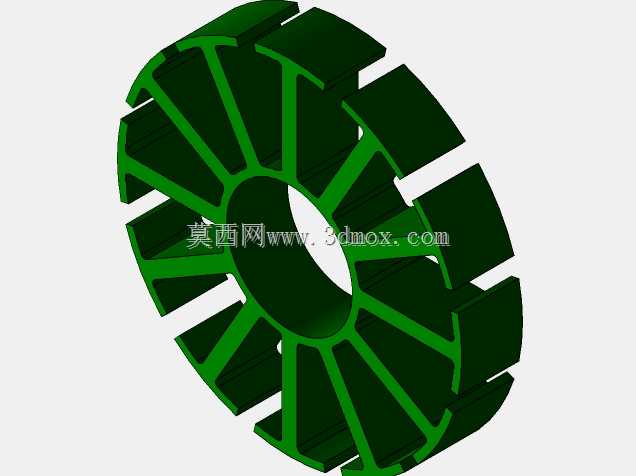

　　从结构设计思路上，这款电机采用轴向磁通的盘式布局，定子绕组沿周向均匀排布在盘状基座内侧，绕组端部做了圆弧过渡处理，避免与转子侧的支撑结构发生运动干涉，转子部分采用分段式磁钢排布，每块磁钢对应定子齿槽的位置做了斜极优化，能有效降低齿槽转矩带来的低速爬行问题。集成在输出端的万向节结构没有采用传统十字轴式的大体积设计，而是用球铰配合周向分布的传动销实现角度补偿，传动销与转子输出盘的连接位置预留了0.1mm左右的滑动间隙，允许输出端在±8°的偏角范围内稳定传递扭矩，不会因为安装面的平行度误差产生卡滞。

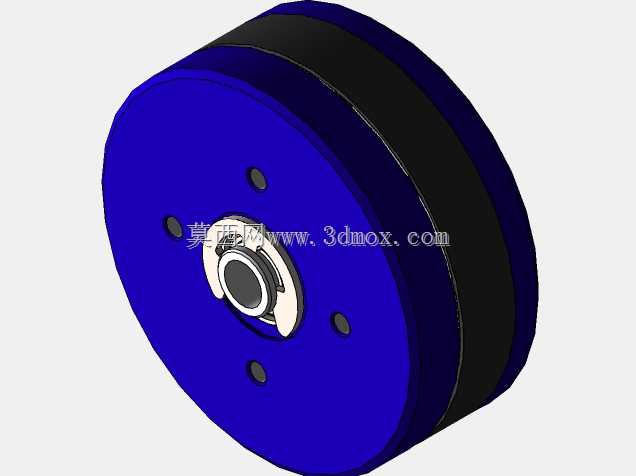

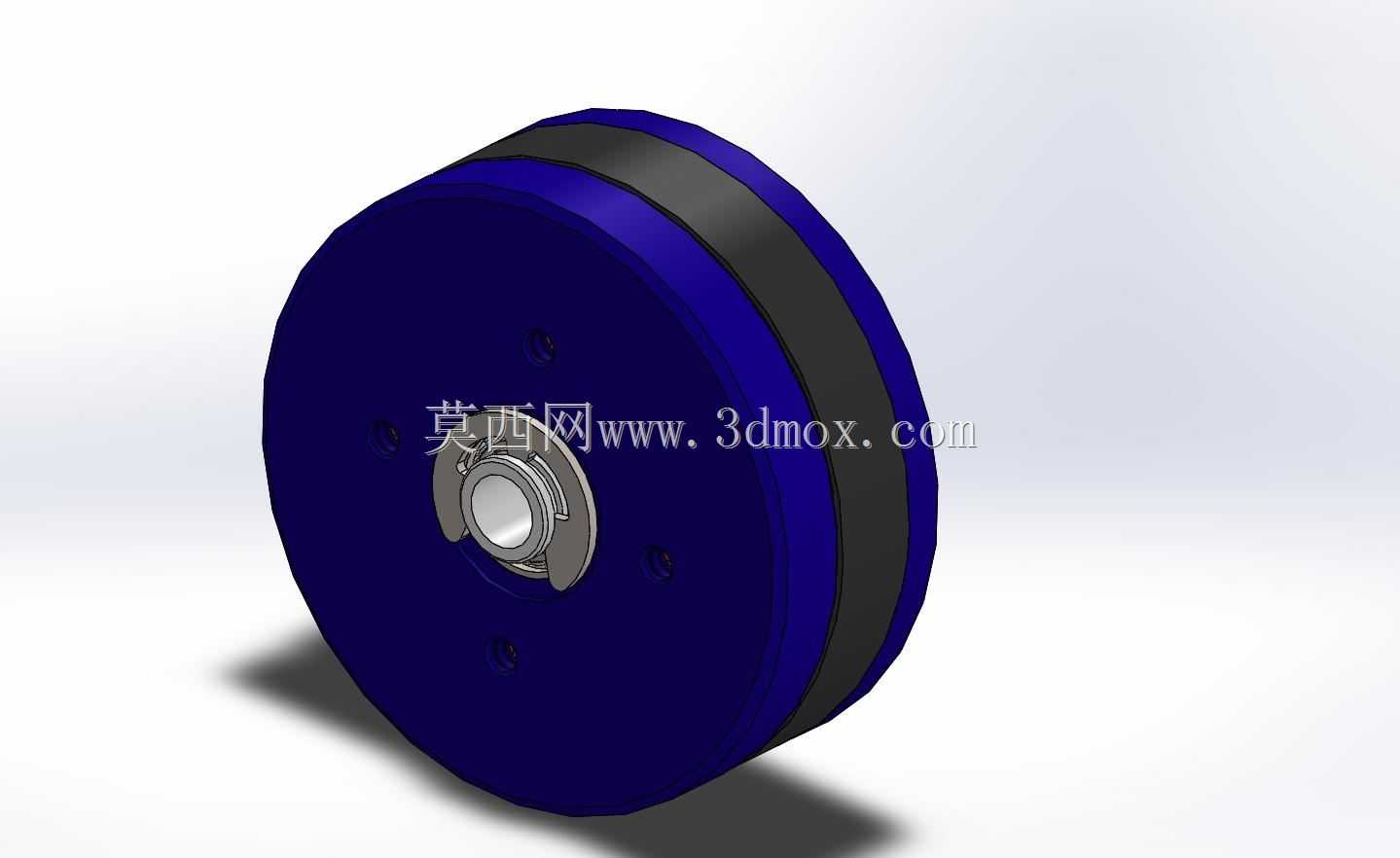

　　在安装边界的设计上，电机外壳采用薄壁筒状结构配合端盖定位，外径控制在常规同功率伺服电机的尺寸范围内，安装止口设置在前端盖位置，止口与输出轴的同轴度公差控制在0.02mm以内，适配标准的伺服电机安装法兰尺寸，不需要额外设计转接板就能替换同安装尺寸的常规电机。万向节输出端的连接孔采用标准键槽配合，键槽的对称度公差符合通用传动件的配合要求，能直接连接常规的负载传动轴，不需要定制特殊的连接接头。

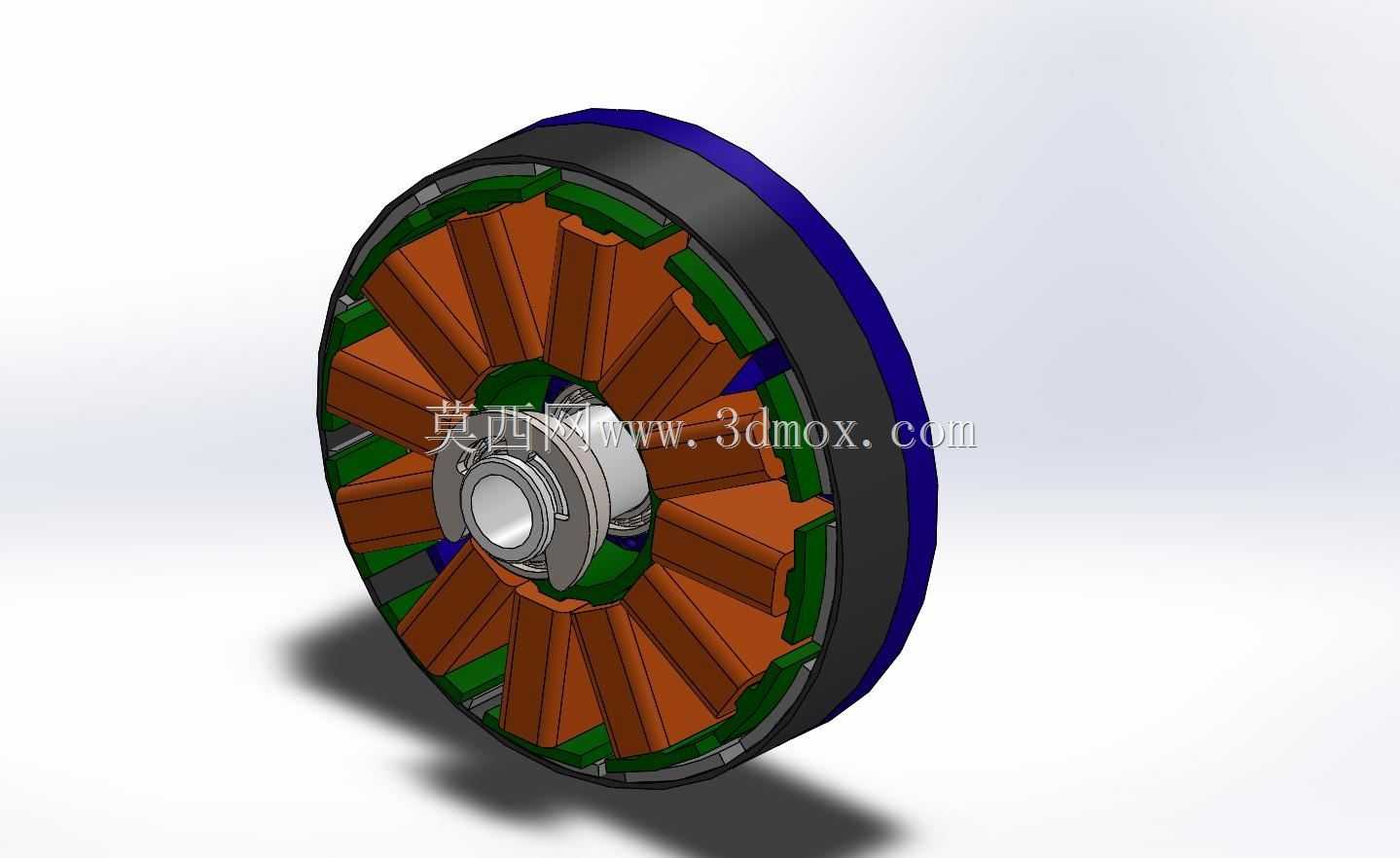

　　从功能特性来看，集成式的万向节结构省去了独立联轴器的安装空间，轴向总长度比同功率电机加联轴器的组合缩短了近三分之一，对于安装空间受限的多关节设备来说，能有效降低关节部分的体积占比，给布线、散热结构留出更多设计余量。内部的绕组支撑结构采用绝缘骨架一体成型，骨架与定子铁芯的配合面做了定位凸台，装配时不需要额外涂胶定位就能保证绕组的周向位置精度，转子磁钢的固定采用不锈钢护套过盈配合的方式，护套厚度经过强度校核，在电机最高转速下不会因为离心力出现松脱，同时不锈钢材质的护套不会产生额外的涡流损耗，避免电机温升过高。

　　在结构细节处理上，电机后端盖预留了编码器安装位，适配常规的增量式光电编码器，编码器的安装基准与转子轴的同轴度通过后端盖的加工精度直接保证，不需要额外调整编码器的安装位置就能实现位置反馈的精度要求。万向节部分的球铰接触面采用自润滑材料衬套，长期运行不需要额外加注润滑脂，减少后期维护的工作量，传动销的表面做了硬化处理，表面硬度达到HRC55以上，能承受频繁正反转带来的冲击载荷，避免长期运行后出现磨损间隙导致传动精度下降。

　　实际选型使用时需要注意，这类集成万向节的电机虽然能补偿一定的安装角度误差，但不建议在超过额定偏角的工况下长期运行，过大的偏角会让万向节部分的滑动摩擦加剧，同时会让转子受到额外的径向力，影响轴承的使用寿命。散热方面，电机外壳的外圈设计了周向的散热筋结构，自然散热条件下能满足额定功率下的温升要求，如果用于密闭安装空间，需要额外考虑风冷散热结构，避免绕组温度过高导致绝缘老化加速。
