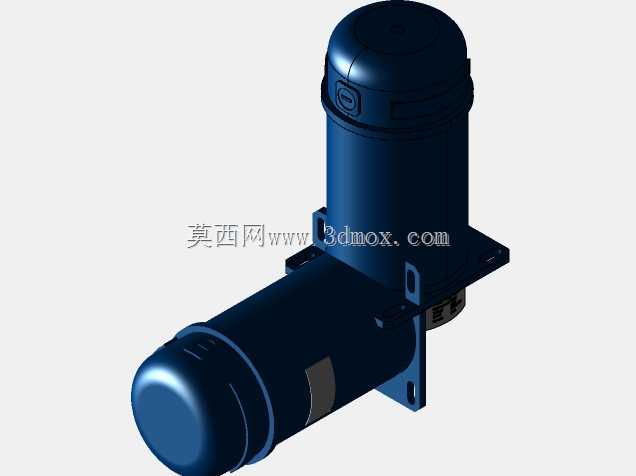

110ZYT154A3L3有刷直流电机结构设计

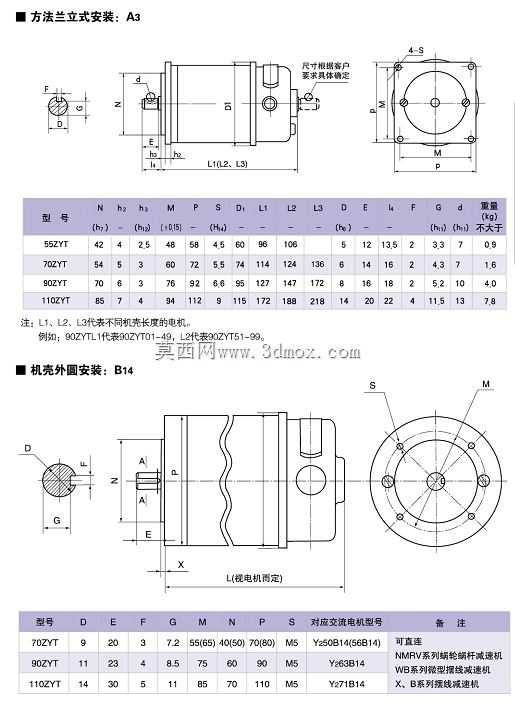

　　在轻工自动化生产线、小型输送设备、台式加工机具这类对驱动单元体积、输出扭矩有明确平衡要求的场景里，110机座号的永磁直流电机一直是选型清单里的高频选项，这次完成结构建模的110ZYT154 A3 L3机型，就是针对这类常规工业驱动场景做的结构还原。做这类电机的三维建模，最先要卡准的是安装边界尺寸，110机座对应的是定子外壳的外径尺寸，建模时要严格对应端盖的安装孔位分布、输出轴的轴径与键槽尺寸、出线口的位置与防护结构尺寸，这些参数直接决定了模型能不能直接导入装配体做干涉检查——很多新手做电机模型容易忽略安装止口的公差带，实际装配时止口是和设备安装板的定位孔配合的，止口的直径、深度如果和实际产品偏差超过0.1mm，装配时就会出现定位偏移，要么输出轴和传动部件不同心，要么端盖固定螺丝无法顺利穿入。

　　从功能特性上看，这款电机属于低压大扭矩的有刷直流驱动单元，额定电压下的输出转速匹配常规小型设备的直连需求，不需要额外搭配大减速比的减速箱就能直接驱动轻载输送辊、小型抛光轮、台式钻床的主轴这类负载，建模时特意还原了内部的定子磁钢排布、转子冲片叠压结构、碳刷架的安装位置，不是只做了外观壳体的空模型——做结构设计的人都知道，要是只画个电机外壳，后续做设备热仿真、内部走线布局的时候根本用不了，必须把内部的发热源位置、碳刷维护的操作空间都还原出来，才能给后续的设备结构设计提供准确的参考。比如碳刷架的位置对应外壳上的维护窗口尺寸，建模时留足了碳刷更换的操作空间，设备设计时就不用在电机安装位周围额外预留过大的维护空洞，能让整体设备结构更紧凑。

　　设计思路上，这款电机的结构走的是成熟可靠的工业件路线，没有做多余的异形结构，外壳采用拉伸铝筒搭配两端铸铁端盖的结构，铝筒的散热筋高度和排布密度是按照额定功率下的散热需求做的，建模时没有随意改动散热筋的间距，因为散热筋的间距太密会积灰，太疏又会影响散热面积，成熟量产机型的散热结构都是经过温升测试验证的，做建模还原的时候不需要做画蛇添足的改动。输出轴采用的是标准单键槽结构，轴伸长度匹配常规的联轴器、同步带轮的安装尺寸，轴端的中心孔也做了还原，方便后续做装配时的同轴度定位参考。后端盖的位置预留了编码器安装位的扩展空间，要是用户需要做闭环转速控制，不用改动电机主体结构就能加装测速编码器，这点也是这类工业通用电机的常见设计，建模时把这个扩展接口的尺寸做准，后续选型时就能直接评估扩展功能的可行性。

　　实际应用里，这类电机经常被用在食品包装线的小型输送带、小型木工机械的进料辊、实验室搅拌设备的动力源上，这些场景的共性是安装空间有限，需要电机在较小的体积下输出足够的启动扭矩，有刷结构的驱动电路简单，不需要复杂的驱动器就能实现调速，对设备的电控成本控制很友好。建模时特意核对了安装脚的尺寸，这款电机有卧式安装脚和立式法兰两种安装方式的接口，模型里把两种安装接口的结构都做了还原，设计人员不管是做卧式安装的设备布局还是立式安装的同轴传动结构，都能直接调用模型做布局，不用再单独修改安装接口的尺寸。另外要注意的是，电机的出线方向是从后端盖侧方引出，建模时把出线护套的尺寸、出线的折弯半径预留空间都做了标注参考，避免设备布线时出现线缆弯折过度导致绝缘破损的问题。

　　从结构细节上看，转子的换向器位置、轴承的安装位尺寸都严格按照量产机型的参数做了还原，两端的轴承采用深沟球轴承，轴承室的公差配合按照过渡配合做的结构参考，端盖和铝筒的连接螺丝孔位均匀分布，拆装时不需要特殊工具，日常维护的便利性很好。很多人做电机模型容易忽略接线盒的内部空间，这款模型里还原了接线盒内的接线柱排布、接地端子的位置，设备做电气布线时能准确计算线缆的预留长度，不会出现线缆接好后盖不上接线盒盖的问题。整体模型的结构拆分是按照实际装配顺序做的，从输出端端盖、定子铝筒、转子总成、碳刷架、后端盖、安装附件都做了独立的零件结构，不管是做装配演示、还是做零件的工程图导出，都能直接使用，不需要再额外拆分零件。
