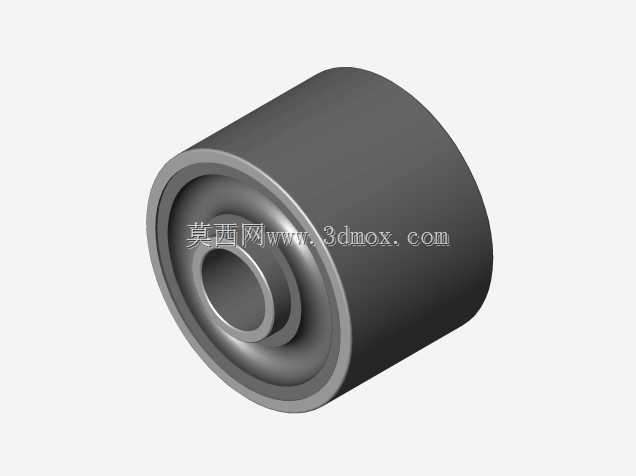

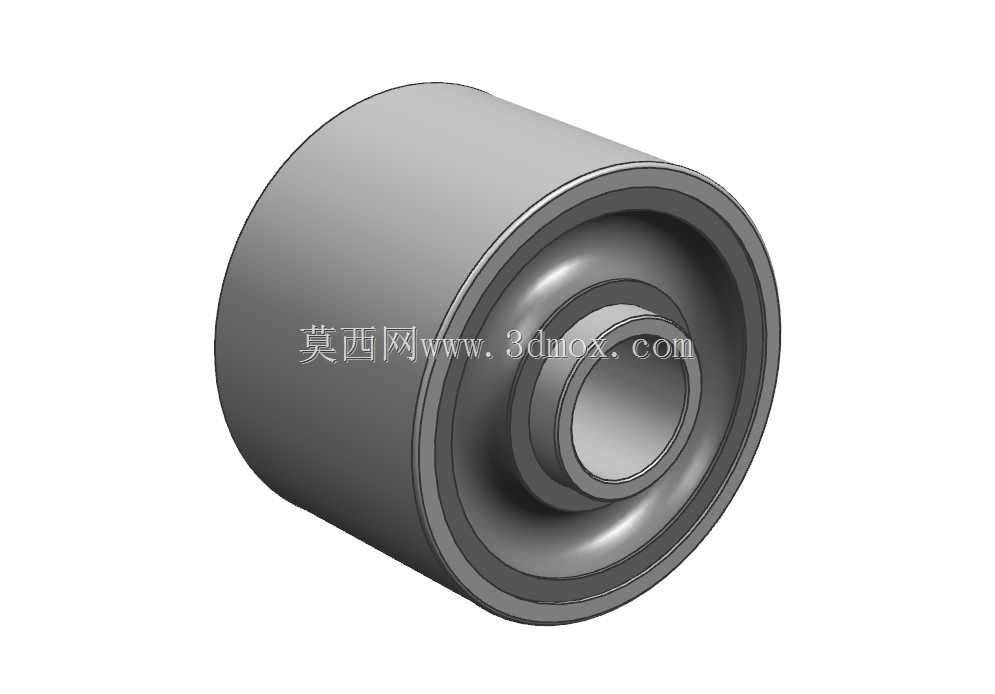

多槽环形橡胶缓冲连接结构设计

　　在重型商用车驾驶室悬置系统、工业管道柔性连接段、中小型振动设备隔振工位中，这类带多道环形凸缘的半剖展示橡胶缓冲结构是极为常见的核心受力零件，很多刚接触结构设计的工程师容易把它和普通O型圈、单层橡胶垫混淆，实际上它的受力逻辑、安装边界、尺寸链配合都有明确的工程要求。先从实际工况说起，拿重卡驾驶室悬置的应用场景举例，这个零件是嵌套在金属支架与驾驶室安装座之间的，车辆行驶过程中来自底盘的颠簸振动、发动机传递的怠速抖动、转向时带来的侧向剪切力，都会先作用在这个橡胶件上，它不是单纯靠橡胶的弹性吸能，外表面的三道环形凸缘是直接卡入金属安装座的对应卡槽内的，相当于在轴向和径向都做了限位，不会因为长期受交变载荷出现窜动、脱落的问题。

　　做这个结构的三维建模时，首先要明确安装边界的尺寸约束：环形基体的内径要和穿过的连接螺栓或者金属衬套保持0.2-0.5mm的过盈配合，这个过盈量不能太大，否则安装时橡胶件会被挤压褶皱，导致局部应力集中提前开裂，也不能太小，否则会出现配合间隙，振动过程中产生异响。外凸的三道环形筋，每道筋的截面是带圆角的矩形，圆角半径通常取筋厚的0.2倍，避免应力集中在筋的根部，筋的外径要比安装卡槽的内径大1-1.5mm，安装时筋被压缩变形，刚好填充整个卡槽，既起到轴向定位的作用，又能实现径向的密封，阻挡灰尘、泥水进入连接部位，避免金属连接件被锈蚀。

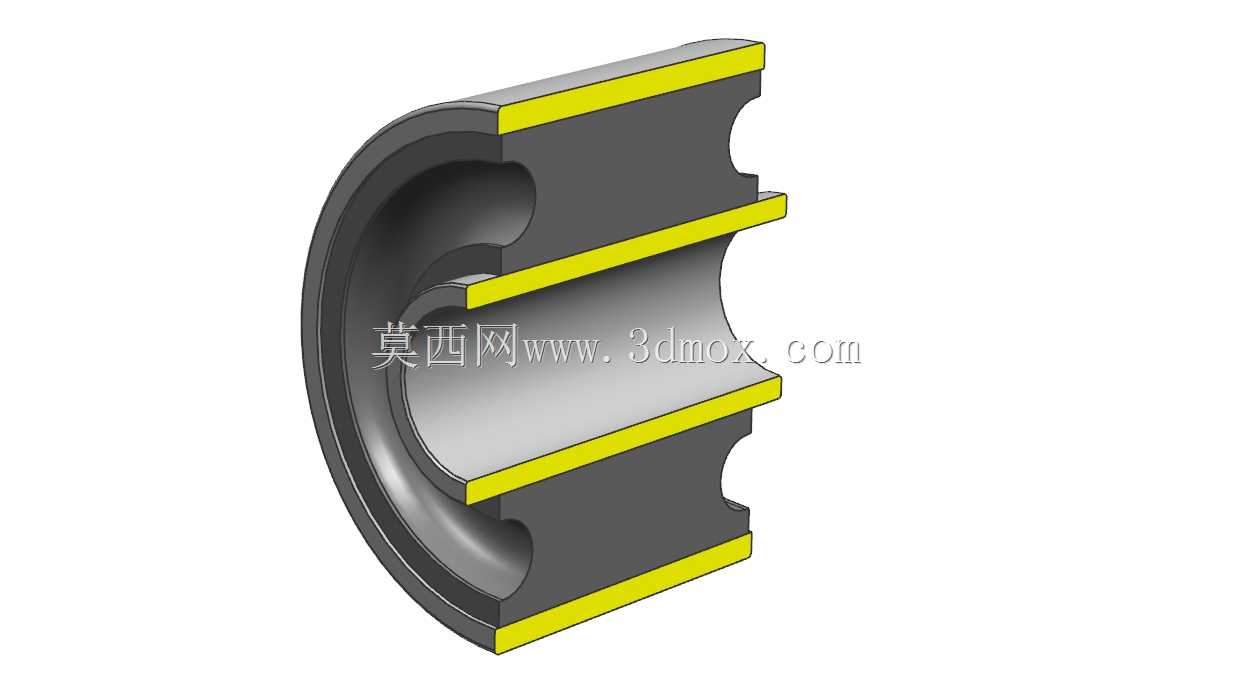

　　从设计思路上看，半剖展示的结构能清晰看到内部的弧形过渡型腔，这个型腔不是随意做的减重设计，而是为了让橡胶件在受轴向压力的时候，有足够的变形空间，不会因为橡胶被压到极限行程出现刚性接触，失去缓冲效果。型腔的内壁弧度是和配套的金属衬套外圆弧匹配的，当承受大的冲击载荷时，橡胶内壁会均匀贴在金属衬套表面，把载荷分散到整个环形截面上，不会出现局部载荷过大导致橡胶撕裂的情况。很多新手设计这类零件时，容易把内部做成直壁结构，看起来加工更简单，实际测试的时候会发现，直壁结构在受侧向力的时候，应力会集中在直壁和端面的交接位置，反复受力几百次就会出现裂纹，使用寿命只有弧形型腔结构的三分之一不到。

　　再看安装场景的适配，除了驾驶室悬置，这类结构也常用在气动管路的柔性接头、小型振动筛的隔振支座上，不同场景下的尺寸调整逻辑是一致的：如果是用于管路密封，环形筋的数量可以根据管路压力调整，压力越高筋的数量越多，过盈量适当加大；如果是用于隔振支座，就要适当减薄筋的厚度，加大内部型腔的空间，降低整体的刚度，提升低频振动的过滤效果。建模的时候要注意，所有橡胶和金属接触的棱边都要做倒圆角处理，不能有尖锐的棱角，否则橡胶件在长期压缩变形的过程中，棱角位置会被金属件切割，出现破损。另外，零件的两个端面要做平面度要求，平面度公差控制在0.1mm以内，保证安装时和金属支架的贴合面完全接触，不会出现偏载，偏载会导致橡胶一侧受力过大，另一侧完全不受力，不仅缓冲效果大打折扣，还会让连接螺栓出现额外的弯曲应力，时间长了螺栓有断裂的风险。

　　从材料匹配的角度，这类缓冲件通常选用耐老化的丁腈橡胶或者天然橡胶，硬度在邵氏50-60度之间，硬度过高缓冲效果差，硬度过低容易出现永久变形，失去回弹能力。建模时不需要把橡胶的材料特性直接建在模型里，但结构设计时要预留橡胶的压缩变形量，通常轴向的预留压缩量是零件总厚度的10%-15%，安装到位后橡胶被压缩这个量，刚好保持合适的预紧力，不会出现松动。很多现场安装出现的橡胶件早期损坏问题，追根溯源都是设计时没有预留足够的变形空间，或者安装槽的尺寸和环形筋的尺寸不匹配，导致橡胶被过度压缩，提前出现老化开裂。

　　做这类零件的三维建模时，优先用旋转特征生成主体结构，再对环形筋的根部做倒圆角处理，不要用多个拉伸特征拼接，否则容易出现曲面不连续的问题，后续做有限元分析的时候，网格划分会出现畸变，应力计算结果不准。半剖的展示方式是为了在出工程图或者做装配示意的时候，能清晰看到内部的型腔结构，方便生产端的工艺人员理解内部形状，不用反复剖切实物确认尺寸，减少沟通成本。实际生产中，这类橡胶件都是模压成型，建模时还要考虑拔模斜度，外表面的拔模斜度取1-1.5度，内表面的拔模斜度取1.5-2度，方便硫化成型后脱模，不会因为脱模拉扯导致环形筋出现变形、缺料的问题。
