商用车驾驶室悬置减震支撑结构

　　在商用车整车结构设计中，驾驶室悬置系统的隔振性能直接决定驾乘人员的操作舒适度与长期行驶的部件疲劳寿命，这类支撑元件作为悬置系统的核心隔振部件，承担着多重工程作用。从实际装车场景来看，该部件布置在驾驶室底部与车架纵梁的连接点位，需要同时承接驾驶室的静态自重载荷，以及车辆行驶过程中来自路面的颠簸冲击、动力总成传递的振动激励，通过自身结构的形变耗散振动能量，避免刚性连接带来的振动直接传递至驾驶室舱内。

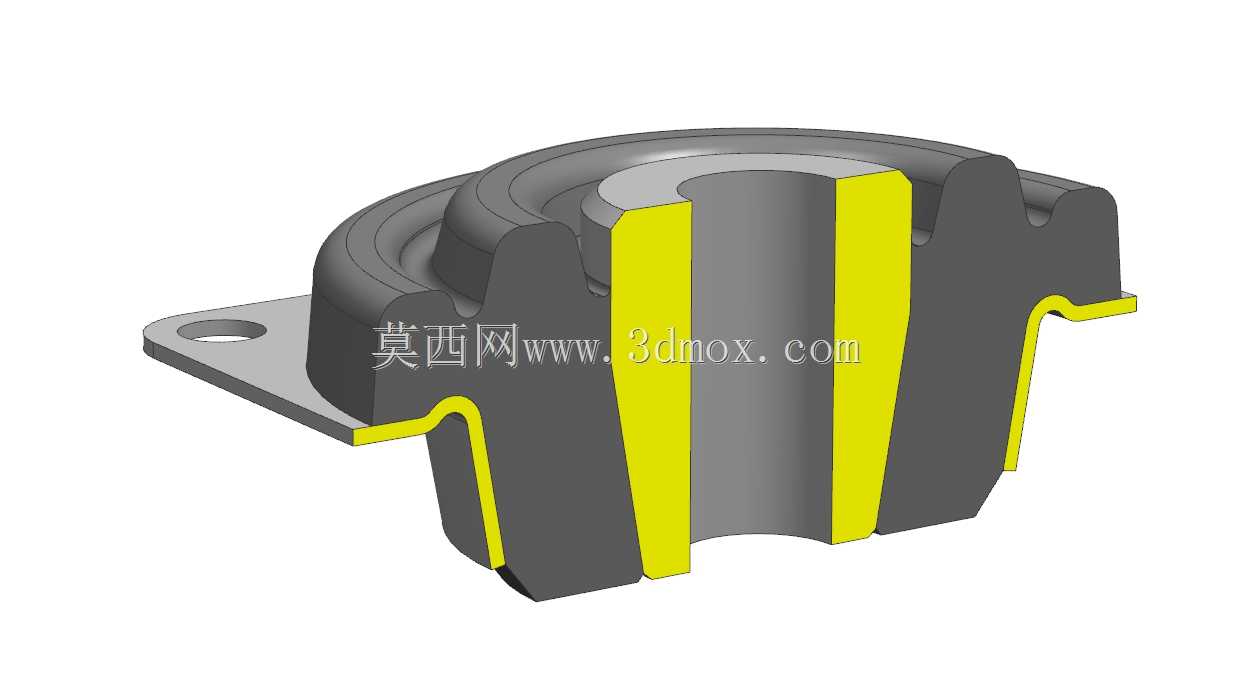

　　从结构设计逻辑来看，该支撑采用金属骨架与橡胶体复合硫化的结构形式，外侧带安装孔的金属法兰边用于与车架侧的安装基座实现刚性固定，安装孔的位置度公差在设计时需要严格控制在±0.2mm范围内，保证装配时螺栓能够顺利穿入，避免强制装配带来的橡胶体预加应力，长期使用下出现橡胶开裂的问题。中间贯通的柱形空腔用于穿装驾驶室侧的连接销轴，空腔内径与销轴的配合选用间隙配合，预留足够的形变余量，保证橡胶体在承受径向、轴向不同方向载荷时能够自由形变，不会因为刚性接触限制隔振行程。

　　橡胶主体的外形采用多段式变截面设计，外侧突出的黄色标识区域实际是橡胶硬度分区的边界，不同区域的橡胶邵氏硬度存在差异，靠近金属骨架粘接面的区域硬度稍高，保证粘接强度与载荷承接能力，中间形变区域硬度稍低，提升低频振动的隔振效率，这种硬度分区的设计能够平衡承载能力与隔振性能之间的矛盾，避免单一硬度橡胶要么承载不足容易压溃，要么硬度过高隔振效果差的问题。橡胶体外侧的凹凸筋条结构并非装饰设计，而是为了在承受大冲击载荷时提供逐级形变的空间，当冲击载荷较小时，表层筋条先发生小形变过滤小幅振动，当载荷超过阈值后，主体橡胶结构参与形变承接大冲击，避免硬碰撞传递到驾驶室。

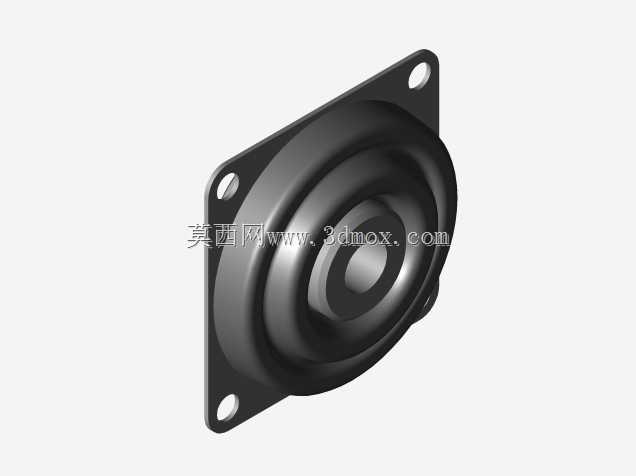

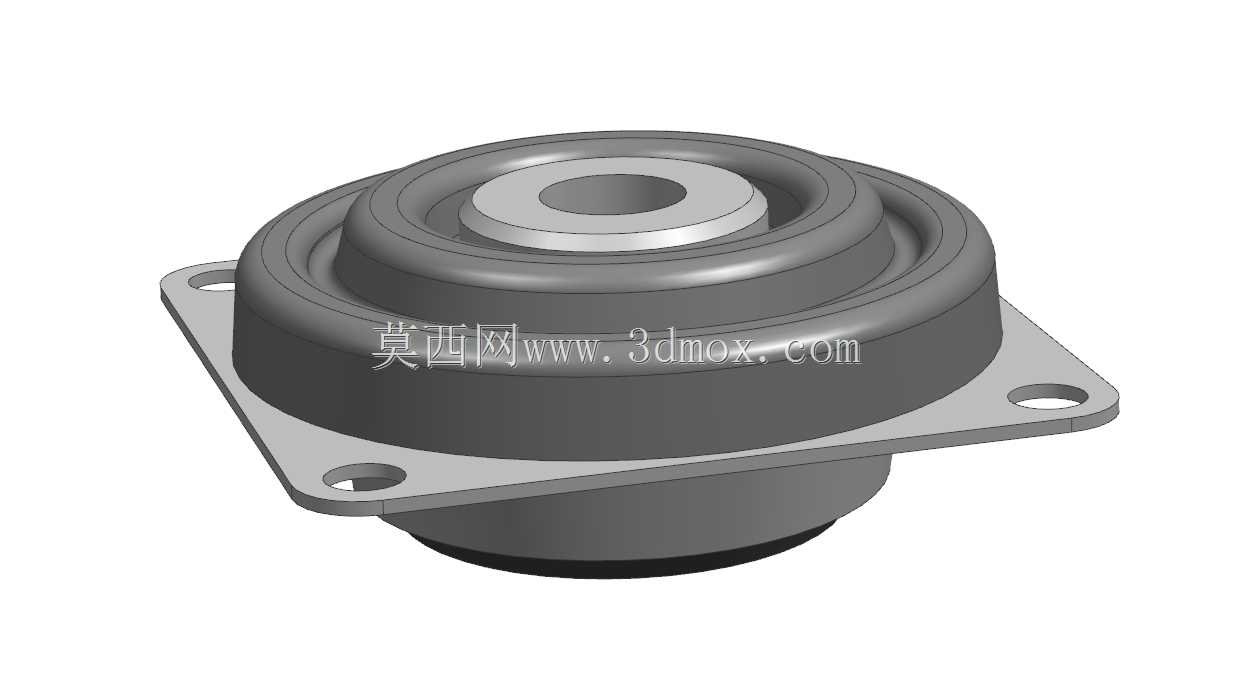

　　安装边界方面，该支撑的法兰边厚度为6mm，采用冷轧钢板冲压成型后做镀锌钝化处理，满足商用车底盘区域的防腐蚀要求，单侧法兰边设置一个圆形安装孔，孔径适配M12的高强度连接螺栓，安装时需要在螺栓与法兰面之间加装平垫与防松垫圈，拧紧力矩控制在75-85N·m，避免过紧压裂橡胶边缘，或是过松导致行驶中出现连接松动异响。中间销轴安装位的轴向长度为82mm，能够适配主流重卡、中卡车型的驾驶室悬置安装点的空间尺寸，安装后橡胶体的初始预压缩量控制在3-5mm，保证空载状态下支撑不会出现松旷，同时预留足够的向下形变行程应对满载工况。

　　在实际选型匹配过程中，需要根据驾驶室的整备质量、悬置点的载荷分布来确认该支撑的额定承载能力，单支支撑的额定静载荷为12kN，能够覆盖单个悬置点的最大载荷需求，同时其动刚度特性经过调校，在发动机怠速对应的25-30Hz振动频段具备较好的隔振率，能够有效过滤怠速时驾驶室的方向盘抖动、地板发麻的问题。在三维建模过程中，这类复合结构需要重点还原金属骨架与橡胶体的配合边界，尤其是硫化粘接面的接触区域不能出现干涉，同时要预留橡胶形变的空间，在做整车装配仿真时，需要将橡胶体设置为超弹性材料属性，才能准确模拟不同载荷下的支撑形变情况，为悬置系统的匹配计算提供准确的模型基础。
