圆锥破碎设备高精度三维结构模型

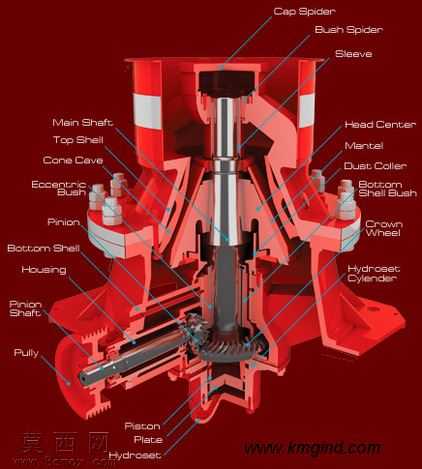

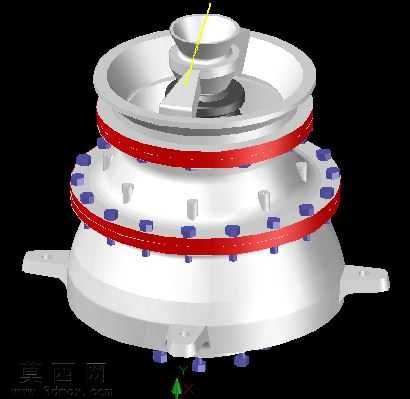

本模型为圆锥破碎设备的全参数化三维建模成果，建模过程严格遵循实体设备的真实比例与装配逻辑，采用自底向上的建模思路完成整体搭建。首先完成核心破碎锥体的参数化构建，对动锥、定锥的曲面轮廓进行精准拟合，还原破碎腔的渐变型面结构，确保模型的几何形态与实际设备的破碎作业面完全匹配。建模过程中对设备的多层环形法兰结构进行了细节还原，每一处螺栓孔的排布、紧固螺栓的装配位置都严格参照实物设计，法兰间的密封环带采用红色材质进行区分，清晰展现设备的分层装配逻辑。顶部进料斗的导流结构做了精细化建模，还原进料口的导向斜面与分料结构，能够直观展现物料进入破碎腔的导流路径。设备底部的安装支座、吊装凸耳结构均做了实体化建模，还原支座的安装孔位与加强筋结构，确保模型可直接用于装配模拟、工程演示等场景。材质渲染阶段，主体机壳采用哑光金属白材质模拟铸钢机壳的质感，紧固螺栓采用深蓝色工程材质做区分，环形密封带采用高饱和红色橡胶材质，不同部件的材质区分清晰，能够快速识别设备的各功能模块。模型完整还原了圆锥破碎机的层压破碎结构逻辑，各部件间的装配间隙、配合关系都做了精准设置，可用于设备结构教学、破碎原理演示、虚拟装配实训等场景，建模过程中对非核心的微小倒角做了合理简化，在保证结构完整性的前提下优化了模型面数，兼顾了展示效果与运行流畅度。整体模型结构严谨，细节还原度高，能够清晰展现圆锥破碎机的整机构造与核心工作部件的布局，可帮助使用者快速理解该类破碎设备的结构组成与装配关系。
