参数化带穿孔板工业防护围栏结构

　　这款带穿孔板的围栏结构，在工业厂区的设备周边防护、作业区域隔离、人行通道边界划分场景中适配性极强，也可用于厂区临边区域的安全围挡，替代传统全封闭栏板或纯横杆式护栏，兼顾防护性能与通透可视需求。从实际使用需求出发，这类围栏首先要满足安全防护的刚性要求，避免人员意外进入设备运行危险区，同时穿孔板的设计不会完全遮挡视线，方便作业人员观察围栏另一侧的设备运行状态，也能减少大尺寸围挡带来的风阻，在户外厂区使用时抗风表现更稳定。

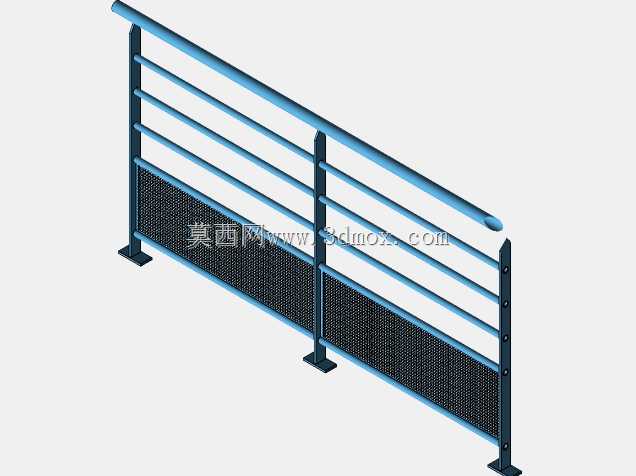

　　设计层面采用参数化驱动逻辑，核心是沿围栏长度方向可自动匹配增加立柱数量，无需重复手动调整装配关系，当现场安装边界的长度尺寸变化时，只需修改总长度参数，立柱间距会自动适配调整，同时保持整体结构的受力合理性，这对于不同项目的快速选型适配来说效率提升非常明显，不用每次重新绘制整套结构。整体结构采用横杆加穿孔板的组合形式，上下设置多道横向承载横杆，底部预留安装固定的支脚结构，穿孔板安装在中下部区域，高度覆盖人员容易误碰的区间，上部保留横杆结构，既减轻整体自重，也不会让围栏显得过于封闭压抑。

　　从尺寸边界来看，该款围栏总高度为1100mm，符合工业防护围栏的常规安全高度要求，顶部横杆距离底部安装面的高度刚好能避免人员意外翻越，同时不会遮挡正常站立人员的视线。单段适配的长度方向可根据参数调整，图中示例的单段长度为2100mm，底部支脚的安装孔位横向间距为890mm，支脚突出主体结构的侧边尺寸为100mm，安装时只需在地面对应位置打膨胀螺栓固定支脚即可，不需要复杂的预埋结构，拆装调整都很方便。立柱采用等间距布置，每段长度范围内的立柱数量随总长度参数自动计算，保证横杆的挠度在允许范围内，不会因为跨度过大出现横杆弯曲变形的问题。

　　穿孔板部分采用密集冲孔结构，孔洞尺寸均匀，既可以防止小尺寸物件从围栏缝隙掉落至设备区域，也能在发生意外碰撞时提供足够的抗冲击能力，相比钢丝网围栏，穿孔板的整体刚性更好，不容易被尖锐物件勾挂损坏，日常维护只需要定期清理板面附着的灰尘即可，不需要频繁更换损坏的网片。横杆与立柱的连接采用标准的装配约束，参数化调整时连接位置会自动对齐，不会出现装配错位的问题，各零件的规格都可以随整体参数联动，比如当围栏总高度调整时，各道横杆的间距、穿孔板的高度尺寸都会自动匹配修改，不需要逐个零件编辑尺寸。

　　在实际项目应用中，这类围栏还可以根据现场需求调整穿孔板的安装高度，比如在有物料转运需求的区域，可以将穿孔板底部抬高，预留出转运小车的通过空间，或者在需要更高防护等级的区域，将穿孔板延伸至接近顶部横杆的位置，参数化的设计逻辑让这些调整都不需要重构整体模型，只需要修改对应参数即可快速生成新的结构方案。安装时的边界预留也做了充分考虑，支脚的安装位置距离围栏主体侧边有足够的操作空间，打固定螺栓时工具不会和栏板结构发生干涉，相邻两段围栏对接时，端部的立柱可以共用，减少现场安装的零件数量，也能让拼接后的围栏整体更整齐，没有明显的拼接缝隙。

　　从结构受力角度，立柱作为主要的承载构件，底部通过支脚与地面刚性连接，横杆将各立柱连接成整体框架，穿孔板附着在框架上形成封闭的防护面，当受到侧向冲击力时，力会通过穿孔板传递到周边横杆，再分散到各个立柱最终传导至地面，整体受力路径清晰，不会出现局部应力集中的问题。参数化设计中也预设了立柱间距的上限值，当总长度参数过大时，会自动增加立柱数量，保证单根横杆的跨度不超过允许值，避免出现结构刚度不足的问题，这也让非结构专业的选型人员在调整参数时，不会生成不符合受力要求的不合理结构。
