菱形包胶传动滚筒结构设计

　　这款菱形包胶传动滚筒，是带式输送系统里的核心驱动部件，日常在电商仓储分拣线、食品加工输送段、建材原料转运皮带机、轻工包装流水线里都能见到它的身影，核心作用是通过自身转动依靠接触面摩擦力带动整条输送带循环运转，同时承担输送带承载段的张力传导，避免皮带运行中出现打滑、跑偏的异常工况。

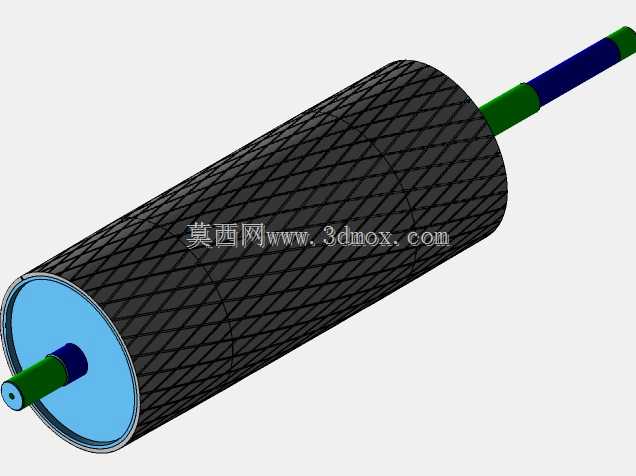

　　从实际使用场景来看，不同工况对滚筒的要求差异极大：比如散料输送场景下物料落差大、皮带负载波动强，就需要滚筒表面有足够的摩擦系数同时具备耐磨抗冲击特性；而轻工电子类输送场景对运行平稳性要求高，就需要滚筒的动平衡精度、轴系同轴度控制在极小公差范围内。这款滚筒表面采用菱形网格状包胶结构，就是针对通用输送场景做的适配——菱形纹路的沟槽一方面可以在皮带与滚筒接触面挤压时排出积存的粉尘、水渍，避免湿滑工况下摩擦系数骤降引发打滑，另一方面交错的纹路可以让接触面的摩擦力分布更均匀，不会因为局部应力集中导致皮带局部过度磨损，相比光面钢滚筒，包胶后的表面摩擦系数可以提升40%以上，同等驱动功率下能传递更大的牵引力，也能降低皮带的张紧力要求，延长输送带的整体使用寿命。

　　设计层面上，这款滚筒采用了典型的定轴式结构，中间的辊体为钢制焊接筒体，两端通过辐板与轴头连接，轴头伸出段设计有不同直径的台阶结构，分别适配轴承内圈定位、密封件安装、联轴器或者链轮的装配位，安装时只需要将两端轴头固定在输送机架的轴承座上，就可以完成滚筒的定位，不需要额外做复杂的适配加工。包胶层采用的是冷粘包胶工艺对应的结构设计，辊体表面预留了足够的包胶厚度空间，菱形纹路的深度、纹路间距都是按照通用输送工况的磨损速率做的匹配，正常工况下包胶层的使用寿命可以达到2年以上，后期磨损后也可以直接在现场重新包胶，不需要整体更换滚筒筒体，能大幅降低后期运维的成本。

　　尺寸与安装边界方面，这款滚筒的有效输送宽度适配1000mm带宽的标准输送带，辊体直径符合通用带式输送机的滚筒直径系列要求，两端轴头的中心距、轴径尺寸都和同规格标准输送机的安装位完全兼容，替换现有设备上的旧滚筒时不需要改动机架结构，直接拆装轴承座固定螺栓就可以完成更换。轴头的配合公差按照基孔制过渡配合设计，和标准深沟球轴承、调心滚子轴承的内圈配合精度完全匹配，装配时不需要额外修配，安装后滚筒的径向跳动量可以控制在0.2mm以内，高速运转时不会出现明显的振动，也不会因为跳动量过大导致皮带周期性跑偏。

　　在细节设计上，滚筒两端的包胶层做了倒角处理，避免包胶层边缘和皮带侧边长期摩擦刮伤皮带；轴头的密封位预留了迷宫密封或者接触式密封圈的安装空间，在多粉尘、有喷淋的工况下，可以加装对应的密封结构，避免粉尘、水汽进入轴承内部导致轴承提前失效；筒体焊接后做了整体去应力处理，长期承受交变载荷也不会出现筒体变形的问题，包胶前辊体表面做了喷砂粗糙化处理，能大幅提升橡胶层和钢筒体的粘接强度，不会出现长期运转后包胶层脱层、鼓包的问题。

　　实际选型应用时，这款滚筒可以作为头部驱动滚筒使用，也可以作为尾部改向滚筒或者中部张紧滚筒使用，作为驱动滚筒使用时，只需要在轴端加装对应的链轮、同步带轮或者联轴器连接减速电机输出端，就可以完成动力输入；作为改向滚筒使用时，不需要额外加工，直接安装在对应位置即可，包胶表面同样可以降低改向位置的皮带磨损，减少皮带运行的噪音。相比光面滚筒，这款菱形包胶滚筒尤其适合在环境湿度较大、输送物料带有少量粉尘的场景使用，比如果蔬清洗输送线、快递分拣线、建材包装输送线等，不需要额外做防滑处理就可以保证皮带运行不打滑，日常运维只需要定期检查包胶层磨损情况、轴承润滑情况即可，不需要复杂的维护操作。
