工业防滑踏步金属格栅踏板结构设计

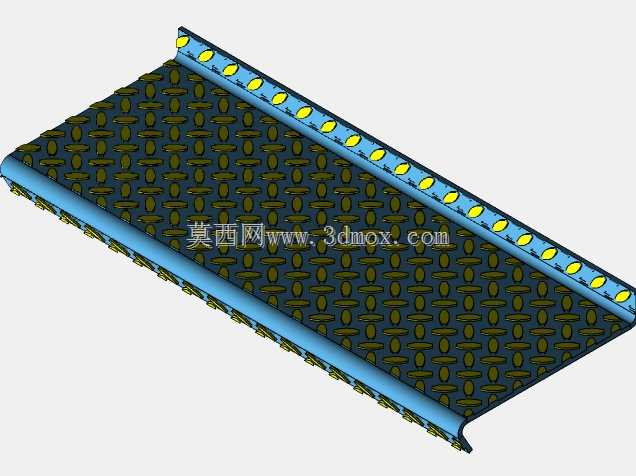

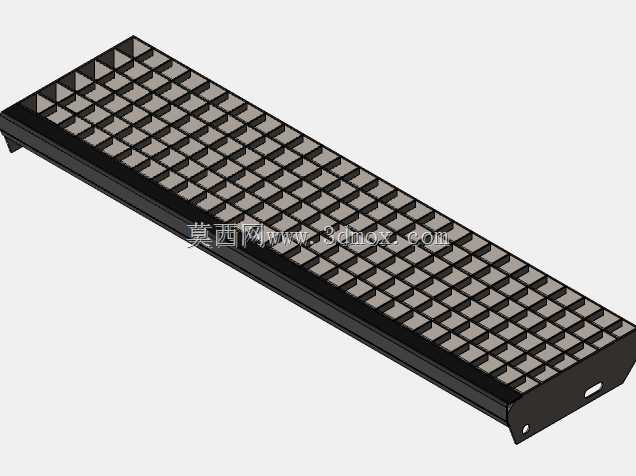

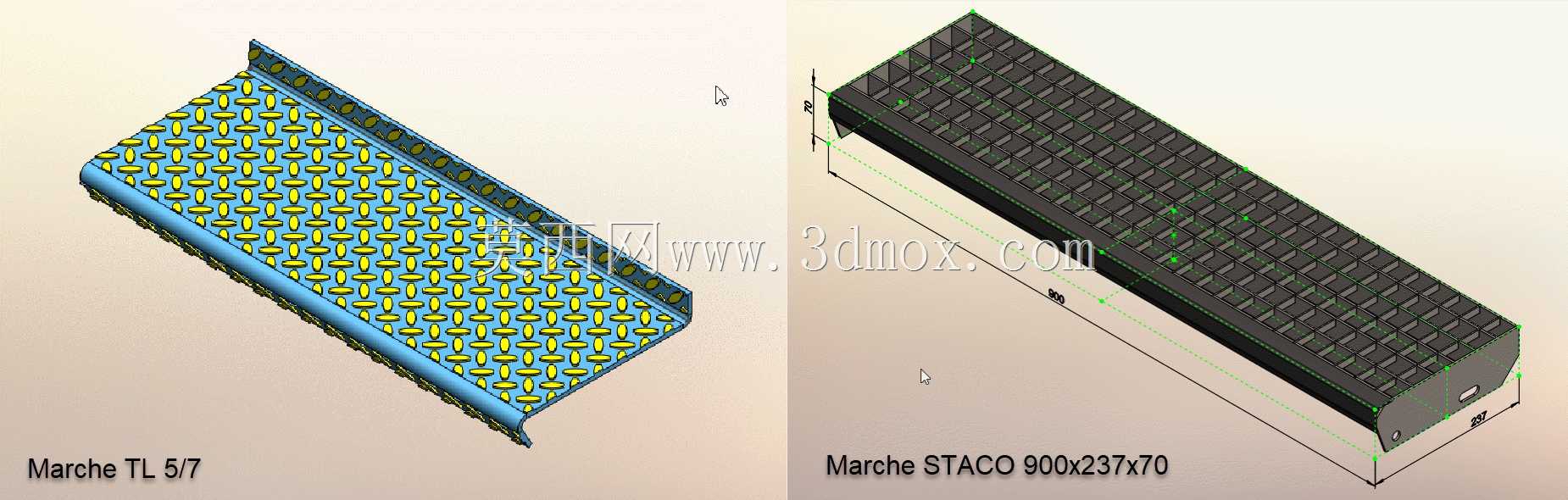

　　在工业厂区的操作平台、设备巡检通道、户外工业连廊以及商用建筑的消防疏散梯场景中，踏步构件的防滑性能、承重能力与安装适配性直接决定了通行安全与运维效率，本次设计的两款金属格栅踏板，正是针对不同跨度的通行场景做的参数化适配方案。其中TL5/7规格偏向窄幅小跨度应用，常见于设备旁的局部操作踏步、小型检修平台的台阶，以及狭窄通道的侧边防滑铺板；而STACO 900x237x70规格则适配大跨度的工业楼梯段、长距离巡检走道、大型设备周边的操作平台铺板，两款构件可覆盖多数工业场景下的踏步与铺板需求。从功能特性来看，两款踏板均采用一体冲压成型的鱼鳞状防滑凸点结构，凸点沿踏板长度方向呈规则矩阵排布，每个凸点的凸起高度与棱边角度都经过反复校核，

　　即便表面附着油污、切削液或者积水，也能通过凸点的棱边破除接触面的水膜、油膜，为鞋底提供足够的摩擦阻力，避免人员通行时滑倒。踏板侧边采用折边加强结构，折边高度根据规格不同做匹配调整，窄幅款折边高度较低，适配小跨度下的承重需求，同时减少材料冗余；宽幅款折边高度达到70mm，配合背部的隐形加强筋结构，在900mm的有效跨度下，可满足单人携带15kg以内检修工具通行的承重要求，长期受载下不会出现中部下挠变形的问题。设计过程中，首先针对不同安装场景的边界约束做了参数化拆解：小跨度踏步的安装预留空间通常较为局促，周边多有设备管线、支架结构干涉，因此TL5/7款的截面宽度做了收窄设计，安装时可直接通过侧边折边上的预冲孔与楼梯侧梁、

　　设备支架用螺栓固定，不需要额外焊接转接件，现场安装效率更高；而大跨度的STACO款，考虑到工业楼梯的通用安装模数，将有效铺设宽度设为237mm，长度方向可根据实际梯段长度做拼接，拼接处采用错边搭接结构，避免拼接缝隙卡滞鞋跟、掉落小零件，同时折边处预留的长圆孔可适配安装时的尺寸公差，即便现场钢结构焊接存在少量偏差，也能通过长圆孔的调节量完成装配，不需要二次切割加工。外形尺寸方面，STACO款的900mm长度对应常规工业梯段的单级踏步有效通行宽度，237mm的踏面深度符合人体工程学的踏步抬脚落脚尺寸，70mm的截面高度既保证了截面惯性矩满足承重要求，也不会因为截面过高导致踏步踢面空间被挤占，影响通行舒适度；TL5/7款的尺寸则更灵活，

　　可根据现场的小空间需求做裁切，裁切后断面不会出现应力集中导致的变形，因为防滑凸点的排布是连续等距的，裁切后剩余部分的凸点仍能保持完整的防滑性能。从实际使用的细节考量，两款踏板的表面均无封闭的积水平台，凸点之间的间隙可让积水、油污、工业粉尘直接从缝隙漏下，不会在踏面积聚形成打滑隐患，同时格栅式的结构也减少了风阻，在户外高架平台、露天楼梯使用时，不会因为强风导致踏板承受额外的风载荷，提升了户外使用的结构稳定性。安装边界上，两款踏板均适配通用的C型钢、角钢楼梯侧梁，不需要定制特殊的支撑构件，替换现有老旧踏板时，只需要核对原有安装孔位的间距，即可直接替换安装，减少改造的工程量；对于新建项目，可直接根据两款踏板的安装孔位预设侧梁上的固定点，实现快速装配。在建模过程中，对防滑凸点的成型工艺做了结构优化，确保冲压成型时板材的延展率在金属材料的允许范围内，不会因为凸点拉伸过度导致板材开裂，同时折边处的圆角半径也匹配常规钣金折弯的刀具参数，生产时不需要定制特殊刀具，可直接在常规数控冲床、折弯机上完成加工，降低生产制造成本。针对不同的使用环境，两款踏板的结构也预留了表面处理的工艺余量，不管是做热镀锌防腐、喷塑还是电泳处理，结构上的缝隙都不会残留处理液，避免后续使用过程中出现积液腐蚀的问题，延长构件的户外使用寿命。
