参数化电气布线走线槽三维结构

　　在低压电气柜、工业自动化控制柜、成套配电设备的内部布线作业中，走线槽是规整线缆走向、隔离强弱电、防护线缆绝缘层不受结构件锐边磨损的核心辅件，本次完成的参数化线槽结构，完全围绕现场布线的实际施工需求做结构优化，覆盖了常规柜内布线最常用的几个规格段，适配不同线缆容量的布线场景。

　　从实际应用场景来看，这类开口式线槽主要用在柜内元器件与接线端子排之间的线缆归集，比如PLC控制柜内，从IO模块引出的多芯控制线缆、传感器信号线、动力供电线需要分槽敷设，避免强电对弱电信号产生干扰，同时让柜内布线走向清晰，方便后期运维排查线路。以往项目中经常遇到标准线槽长度与柜内安装空间不匹配的问题，要么现场裁切产生大量毛边划伤线缆，要么拼接处错位导致线缆卡滞，这次的参数化结构直接把常用的宽度、高度、长度规格做了可变参数驱动，设计人员只需要输入安装位的可用空间尺寸，就能直接生成对应规格的线槽模型，不需要重复绘制基础结构，能大幅提升成套设备的布线设计效率。

　　结构设计上，槽体采用侧边带梳齿开口的形式，梳齿的间距做了统一优化，既可以方便单根线缆从侧边任意位置引出接至对应端子，又能保证槽体本身的结构强度，不会因为开口过密导致槽体受压变形。槽体的底部预留了标准的安装孔位，孔距适配柜内安装梁的通用孔位规格，可以直接用自攻螺丝或者卡扣固定在安装板、型材梁上，不需要额外打孔适配。槽体的边缘全部做了圆角倒钝处理，避免施工人员布线时被锐边划伤，也防止穿线时线缆绝缘层被剐蹭破损留下安全隐患。

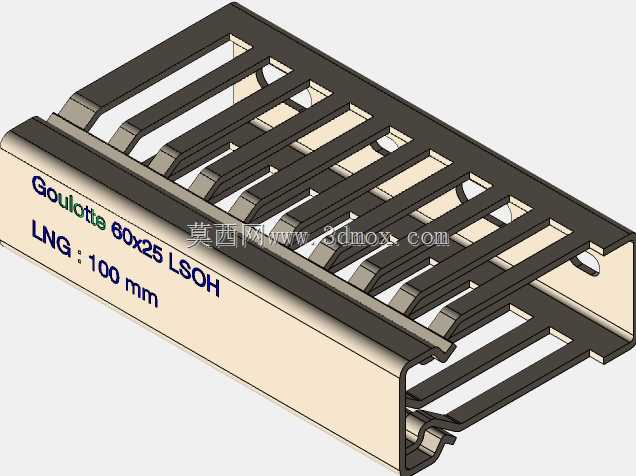

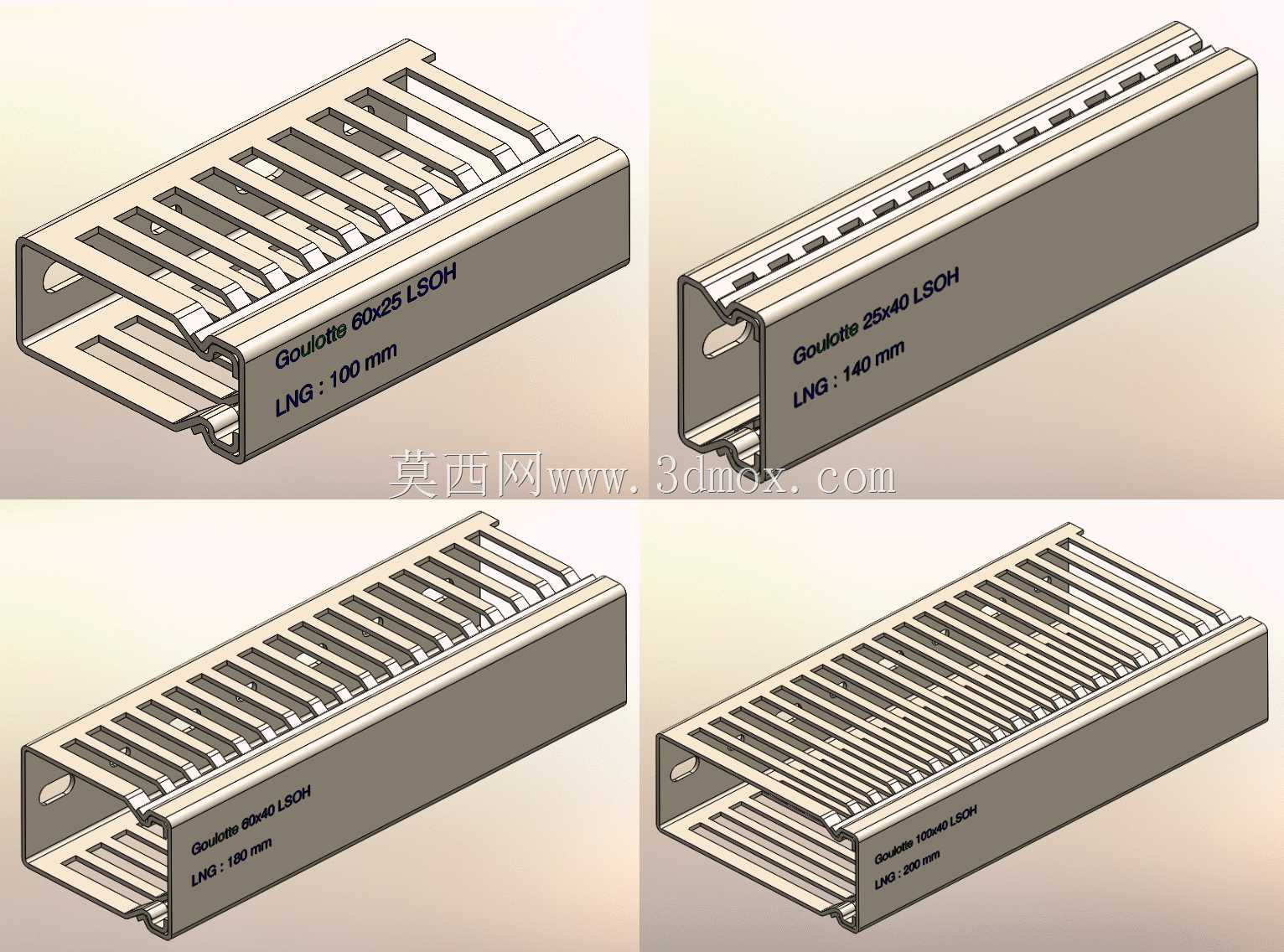

　　尺寸覆盖方面，本次的参数化结构包含了25×40、60×25、100×60×40、180×100×40等多个常用截面规格，长度覆盖100mm、140mm、200mm等常规段，也可以根据实际安装边界调整长度参数。不同规格的线槽适配不同的布线容量：小截面的25×40规格主要用于传感器信号线、弱电控制线的归集，适合柜内局部小范围布线；中等截面的60×25规格适合多芯控制电缆的敷设，多用于端子排侧的主走线通道；大截面的100×60、180×100规格则用于动力线缆的归集，适配主回路大线径电缆的布线需求。

　　设计过程中特意做了装配干涉校验，槽盖与槽体的配合卡扣做了公差适配，既保证槽盖扣合后不会因为柜内震动脱落，又能方便后期运维时徒手拆卸槽盖增减线缆。梳齿的断裂强度也做了结构验证，常规布线时弯折梳齿引出线缆不会出现齿根断裂的情况，同时梳齿的倾斜角度做了优化，线缆引出时自然形成平滑的弯曲半径，避免线缆直角弯折导致线芯断裂。另外槽体内部的转角位置也做了圆弧过渡，穿线时线缆可以顺着槽体平滑推送，不会在槽内转角处卡滞，能有效提升现场布线的施工效率。

　　从选型适配的角度来说，这套参数化结构可以直接嵌入成套电气设备的三维设计库中，设计人员在做柜内布局时，只需要根据布线的线缆数量、线径选择对应截面的线槽，调整长度参数匹配安装空间，就能直接完成布线结构的布局，不需要额外核对标准件尺寸，也避免了选型错误导致的安装干涉问题。槽体的壁厚采用行业通用的标准厚度，兼顾结构强度与材料成本，适合批量加工生产，不管是PVC挤出成型还是钣金折弯加工都能适配对应的结构参数。
