户外带遮雨硬顶防护钢制楼梯设计

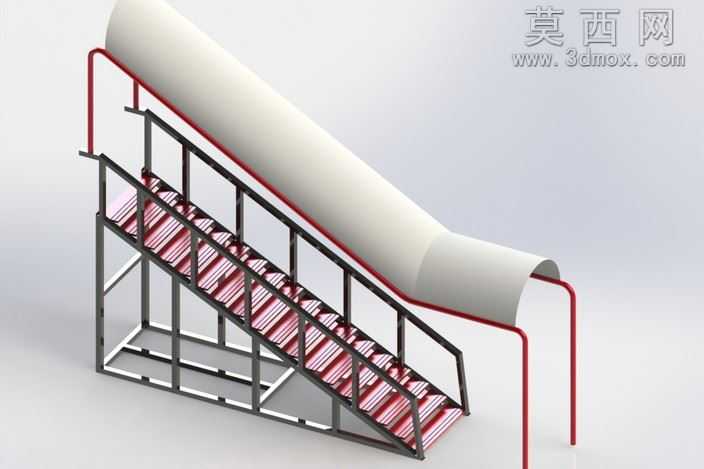

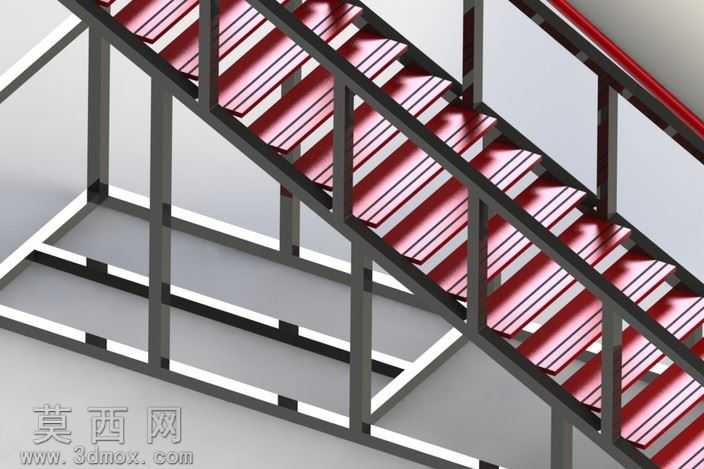

本作品为户外通行用带硬顶防护楼梯的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据户外通行的人体工程学参数确定踏步的高度、宽度与梯段整体坡度，先绘制梯段侧边的支撑钢框架轮廓，通过拉伸、焊接特征搭建底部的矩形支撑底架，保证整体结构的落地稳定性，再逐块生成带防滑棱的踏步构件，每块踏步与侧边支撑框架添加重合、同轴的装配约束，确保踏步排布均匀、无错位。随后搭建扶手系统，先完成内侧黑色金属主扶手的框架建模，通过扫描特征生成圆管形态的扶手杆件，再添加竖向的栏杆支撑，均匀排布在梯段侧边，之后完成外侧红色扶手的建模，顺着梯段坡度延伸至硬顶边缘，形成连贯的扶握结构。顶部硬顶采用曲面建模完成，先绘制硬顶的截面轮廓与引导路径，通过放样曲面生成贴合梯段走向的弧形遮雨罩，再对曲面进行加厚处理形成实体结构，硬顶边缘与外侧扶手做贴合衔接，避免出现结构缝隙。材质渲染阶段，为钢制支撑框架、主扶手赋予哑光黑的金属烤漆材质，调整金属粗糙度参数模拟户外金属构件的磨砂质感，为外侧红色扶手赋予亮面红色喷塑材质，提高色彩辨识度起到安全警示作用，踏步表面赋予红黑相间的防滑金属材质，添加细微的凹凸纹理模拟防滑踏步的摩擦面质感，顶部硬顶赋予哑光白色的硬质防雨板材材质，调整半透明度与反光度模拟户外硬质遮雨棚的材质效果。设计过程中重点考虑户外使用的防护需求，硬顶结构可遮挡降雨、落物对梯段通行的影响，双侧扶手设计兼顾不同通行习惯的扶握需求，底部框架采用方管焊接结构提升整体抗风、承重能力，踏步的防滑纹理设计可避免雨天通行打滑，整体结构无多余装饰构件，所有连接部位均做直角过渡处理，既方便生产加工时的下料焊接，也能减少户外使用时的积灰积水死角，提升构件的户外使用寿命。建模过程中对所有构件做干涉检查，确认踏步与框架、扶手与硬顶、支撑结构之间无装配干涉，所有连接节点的尺寸均符合常规五金构件的加工标准，可直接导出工程图用于下料生产。
