弧形双柱式拿铁脱灯支撑固定结构

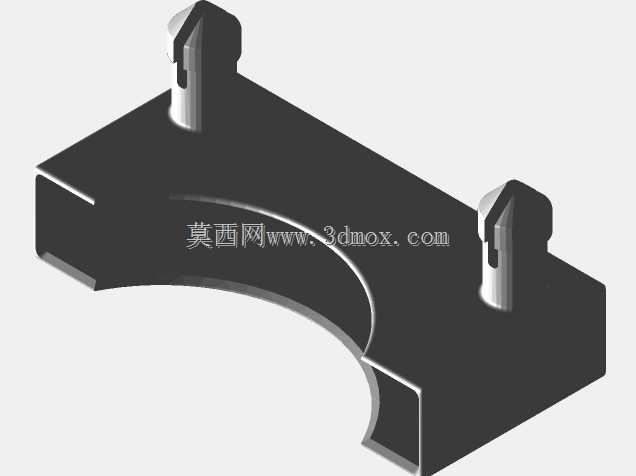

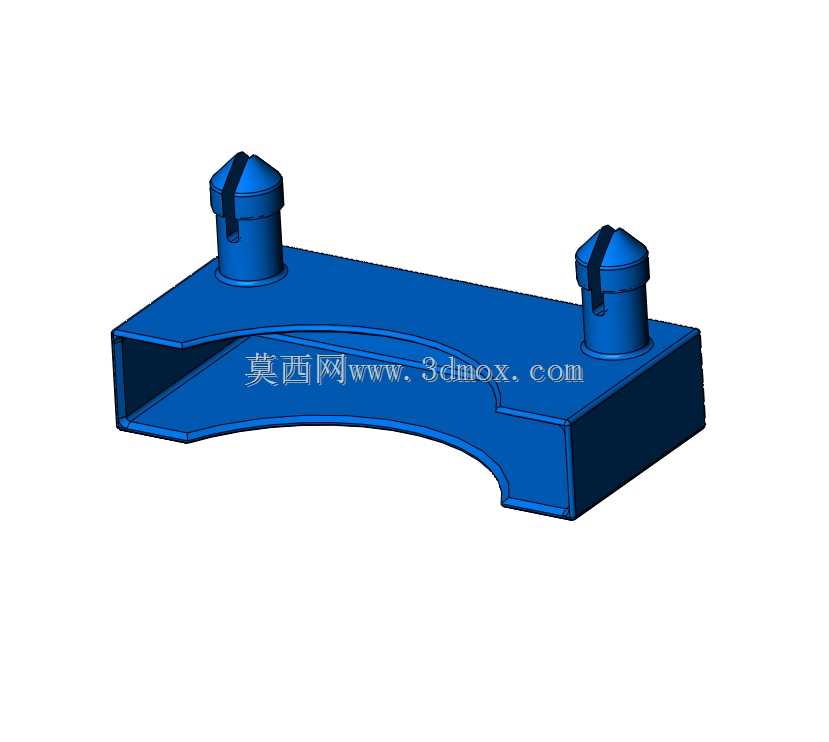

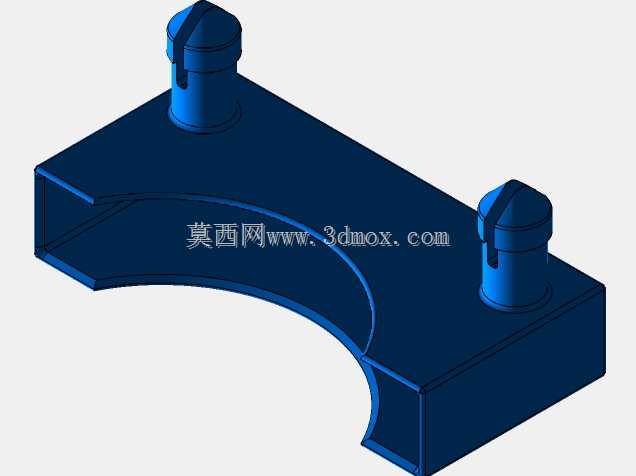

　　在商用饮品制作设备的配套灯组安装场景中，这类支撑结构主要承担灯体的定位承托与安装固定作用，常见于连锁咖啡店、自助饮品站的现制饮品设备配套照明模块上，用来给脱灯类的照明组件提供稳定的安装基准，避免灯体在设备开合、日常清洁触碰、饮品制作振动过程中出现移位、松脱的问题。从结构设计来看，整体基座采用弧形轮廓，是为了匹配对应设备上的弧形安装面，安装时可以完全贴合设备的曲面外壁，不需要额外做找平垫片，减少安装时的适配工作量，弧形的内凹轮廓也能避开设备上的管线、凸起的操作按键，不会和周边的其他零部件产生装配干涉。基座上方设置的两个带开槽的柱体，是专门的快装锁紧结构，柱体顶端的一字开槽可以配合简易工具或者直接手动旋拧，

　　安装时将灯体对应的安装孔对准两个柱体插入后，旋转柱体顶端的结构就能完成卡紧，不需要额外搭配螺丝、卡扣等紧固件，日常维护拆卸灯体做清洁或者更换光源的时候，不需要携带专用工具，直接手动操作就能完成拆装，大幅降低门店运维的操作门槛。设计过程中，基座的壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既保证了结构的刚性，在承受灯体重量以及日常触碰的外力时不会出现形变断裂，也避免了壁厚不均导致的注塑成型缺陷，生产时不会出现缩痕、翘曲的问题，有效提升成品率。两个安装柱的中心距是按照对应灯体的安装孔位公差做的匹配设计，柱身的直径公差控制在h7级别，和灯体安装孔的间隙控制在0.1mm以内，既保证安装时可以顺利插入，

　　也不会因为间隙过大导致灯体安装后出现晃动。基座的底部做了0.3mm的安装止口，安装时止口可以卡入设备表面对应的定位槽内，不需要反复调整对位，安装后基座不会沿着设备表面滑移，进一步提升连接的稳定性。从安装边界来看，整体结构的横向最大宽度为86mm，纵向深度为32mm，柱体顶端距离基座底面的高度为28mm，安装时只需要在设备对应位置预留出90mm*35mm的平面安装区域，以及深度30mm的竖向空间就能完成装配，不会占用过多设备内部的走线空间，也不会突出设备表面过多影响整体的外观整洁度。结构的边角位置全部做了R1.5的圆角处理，没有尖锐的棱角，一方面是避免安装和日常维护时划伤操作人员的手部，另一方面也能减少应力集中，

　　在受到外力冲击时不会在边角位置出现开裂的问题。柱体和基座连接的位置做了R2的过渡圆角，分散柱体承受的侧向力，避免长期受力后柱体从基座根部断裂。这类支撑结构除了用在饮品设备的灯组固定上，也可以适配同安装尺寸的小型传感器、标识牌的安装固定，只要安装面的弧形曲率匹配，都可以通过这个结构实现快速装拆，在小型商用设备的紧凑安装空间里，这种一体化的快装支撑结构比传统的螺丝固定结构更适配高频次维护的使用场景，不需要在设备壁上打多个安装孔，也不会因为螺丝锈蚀导致后期拆卸困难。建模过程中，优先保证安装配合面的形位公差，基座的安装底面平面度控制在0.1mm以内，两个柱体的同轴度、垂直度都按照装配要求做了约束，避免出现安装错位的问题，弧形轮廓的曲率完全匹配对应设备的外壁曲面，安装后不会出现缝隙，避免饮品制作过程中溅出的液体渗入缝隙积留污垢，日常清洁时只需要擦拭表面就能完成清理，符合餐饮设备的卫生要求。
