直角型材焊接定位辅助工装结构

　　在型材框架搭建、小型金属结构件焊接作业现场，直角拼接的精度控制一直是一线焊工和结构装配人员需要重点把控的环节，尤其是采用方管作为基础构件的框架类产品，两根型材对接成90度角时，如果没有可靠的定位辅助，很容易出现角度偏差、对接面错位、焊接过程中构件移位的问题，后续校正不仅耗费工时，还可能因为焊接应力的存在导致构件变形超差，影响整体结构的装配精度。这套定位辅助结构正是针对这类场景设计，专门适配边长50毫米以内的方形管材直角拼接作业，能够在焊接前快速完成两根型材的位置固定，保证拼接角度的准确性，降低焊接过程中的移位风险。

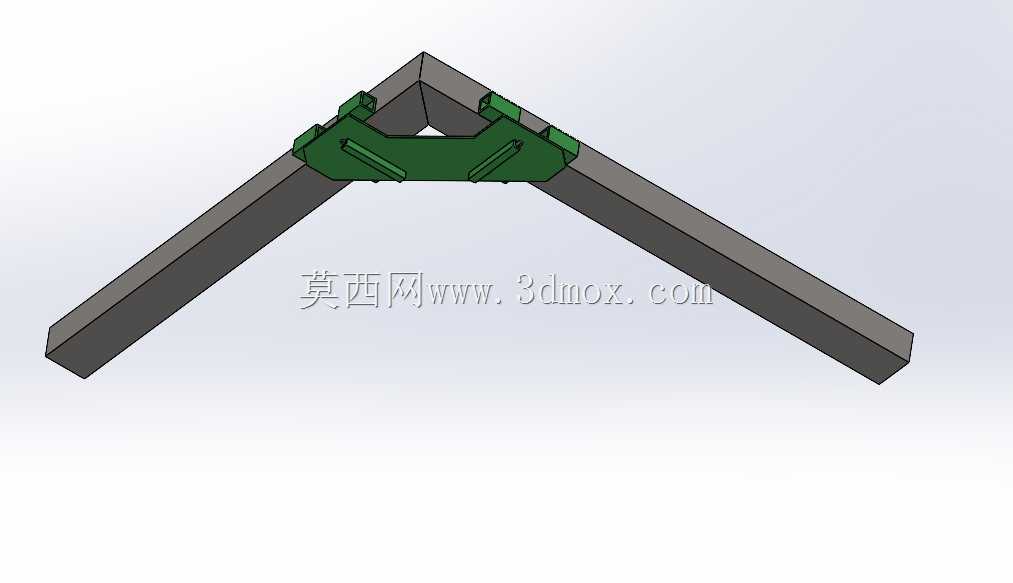

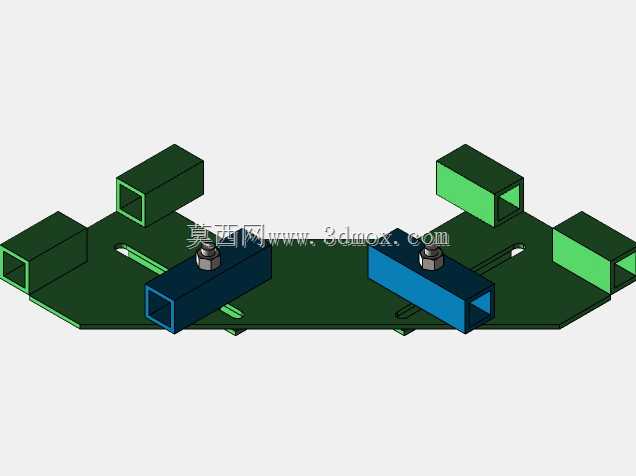

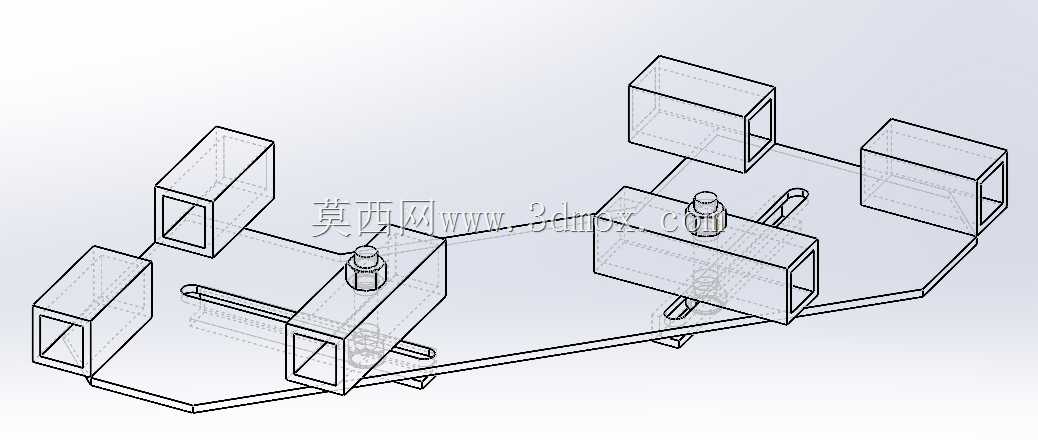

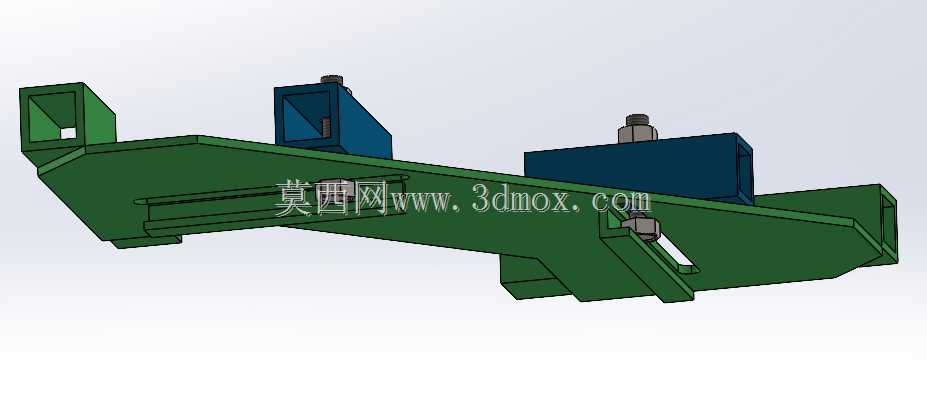

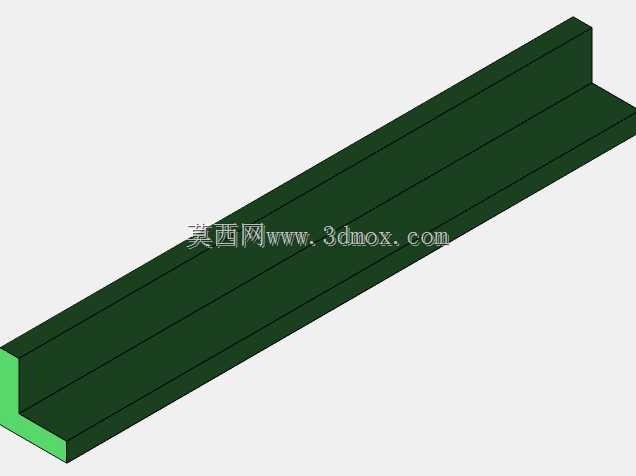

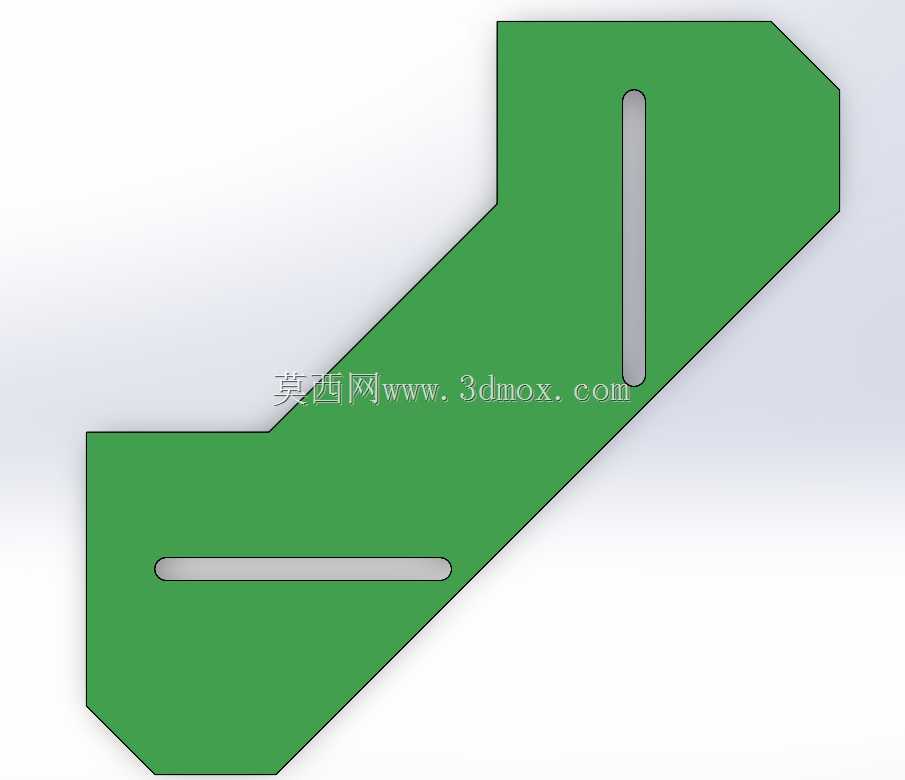

　　从结构设计逻辑来看，这套工装没有采用复杂的调节机构，整体以实用可靠为核心设计原则，主体依托直角基准边作为定位基础，两个互相垂直的定位面分别贴合两根方管的外侧表面，配合带压紧结构的绿色夹持块，能够快速将两根待焊接的方管压紧在基准面上，不需要额外的测量工具反复校核角度，只要将型材端面裁切平整，贴合定位面后即可保证90度的拼接角度。中间的蓝色三角加强连接块一方面提升了工装自身的结构刚性，避免长期使用后基准直角出现变形导致定位失准，另一方面也为压紧组件提供了安装支撑，压紧块通过紧固件固定在工装主体上，作业时可以根据方管的实际壁厚微调压紧行程，保证夹持力足够的同时不会压伤型材表面。

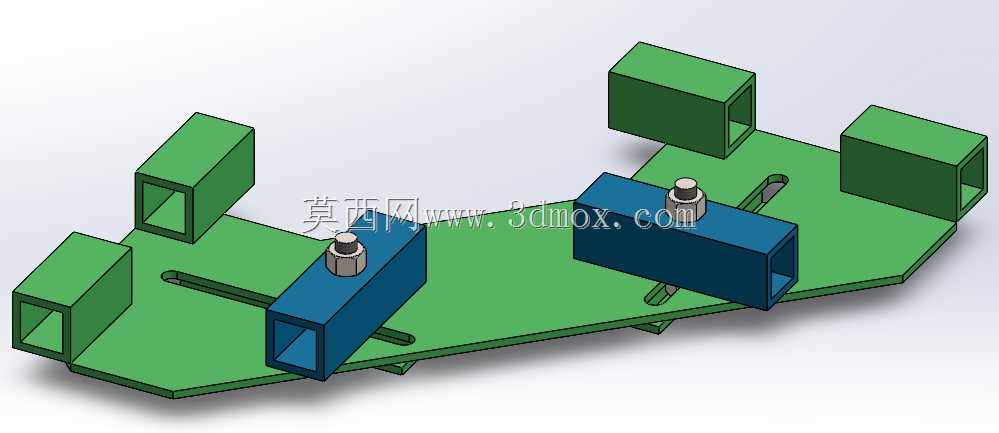

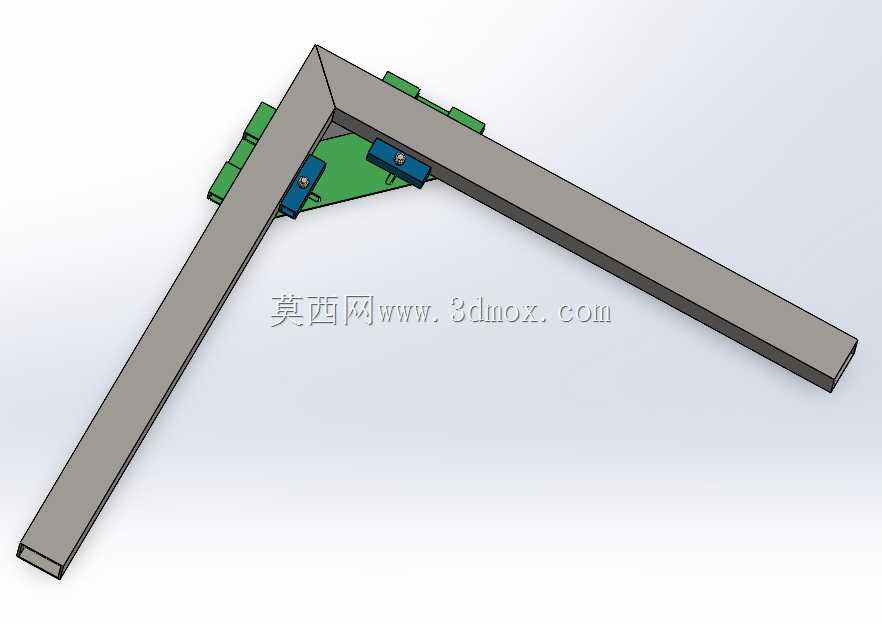

　　实际使用过程中，这套工装的操作门槛很低，不需要操作人员具备专业的工装调试经验，只需要将两根裁切好的方管分别抵靠在两个垂直定位面上，调整好对接端面的贴合间隙，随后锁紧压紧块上的紧固件，即可完成待焊构件的固定，随后就可以开展焊接作业。因为工装的定位基准面和型材接触面做了避空设计，焊接时的焊渣不会直接堆积在工装定位面上，清理起来十分方便，也不会因为焊渣粘连导致后续定位精度下降。考虑到焊接作业现场的复杂工况，这套工装的整体结构没有易损的精密部件，所有构件都采用金属材质加工，能够承受焊接过程中的高温飞溅，日常使用只需要定期检查压紧紧固件的松紧度，以及基准直角的形变情况即可，维护成本极低。

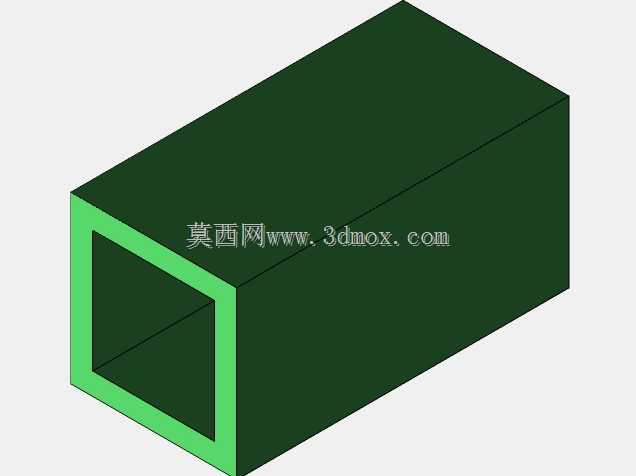

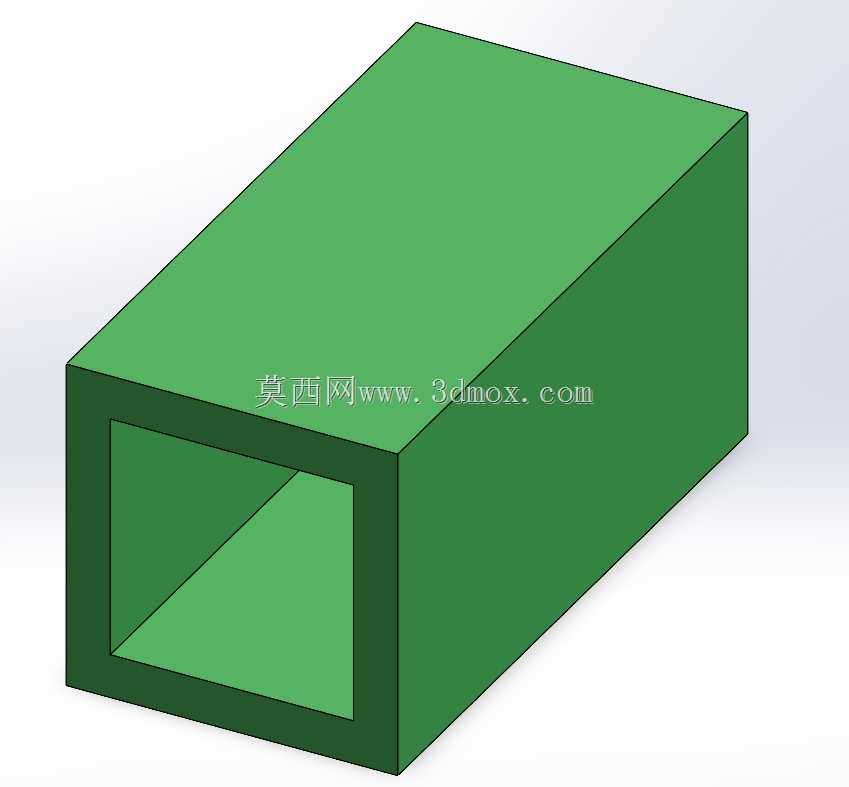

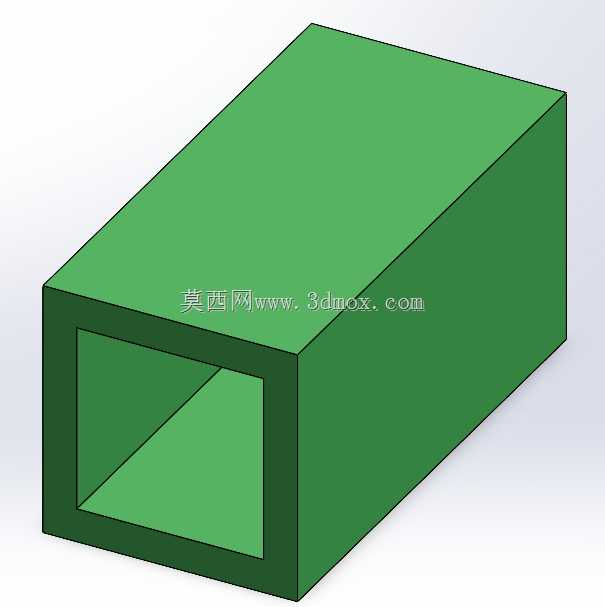

　　从安装边界和适配范围来看，这套工装专门针对最大外轮廓尺寸50毫米的方管设计，也就是说只要是截面边长不超过50毫米的方形金属型材，都可以使用这套工装完成直角拼接定位，不管是碳钢材质的普通焊接方管，还是铝合金型材的焊接拼接，都能够提供稳定的定位支撑。工装自身的外形尺寸紧凑，不会占用过多的作业台面空间，在小型加工门店、现场施工的临时作业点都可以方便使用，不需要搭配大型的焊接工作台，哪怕是在地面铺设的简易作业平台上，只要保证工装放置平稳，就可以完成定位作业。和传统的直角尺靠模、手工点焊定位的方式相比，这套工装能够大幅减少焊接前的对位调整时间，同时避免手工点焊固定时因为敲击、触碰导致的角度偏移，尤其是在批量制作相同规格的直角框架构件时，只需要第一次调整好型材的对接位置，后续的构件都可以快速装夹定位，能够有效保证批量产品的拼接角度一致性，减少后续校正的工作量。

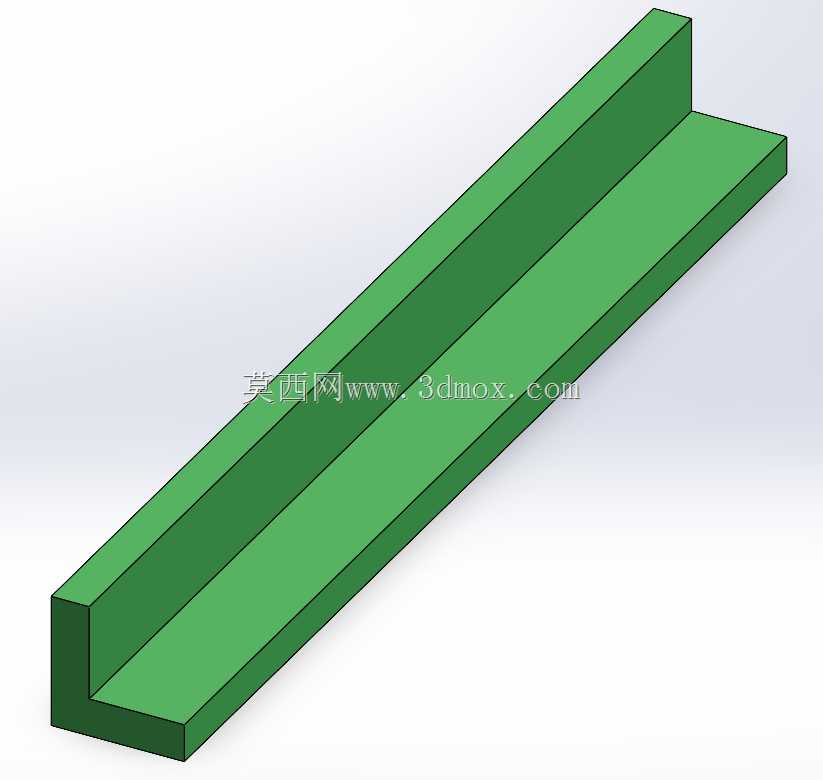

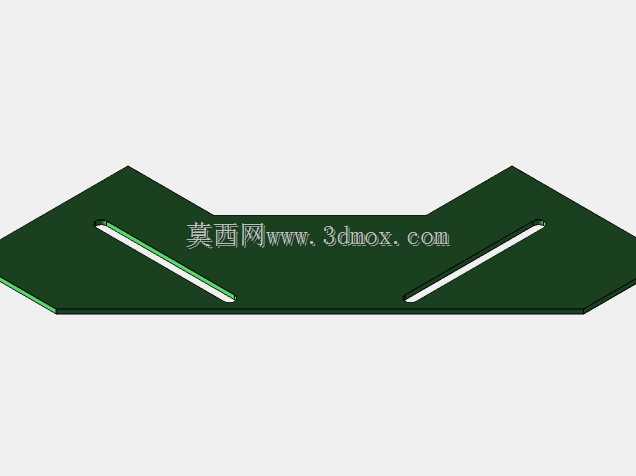

　　在结构细节处理上，工装的定位边缘都做了微小的倒角处理，不会因为尖锐的边角划伤操作人员，也不会在装夹型材时刮伤型材的表面涂层，对于有表面质量要求的装饰类型材框架焊接，也能够很好地适配。压紧块和型材接触的面做了防滑处理，即使焊接过程中构件因为受热产生轻微的应力变形，压紧块也能够提供足够的摩擦力，避免型材从定位面上滑脱，保证焊接过程中构件位置的稳定性。另外，工装的直角基准部位做了加厚处理，长期反复装夹、承受夹紧力的情况下，也不会出现基准边弯曲、角度变大的问题，能够长期保持可靠的定位精度。
