壁挂式传感检测组件结构设计方案

　　在工业现场传感检测布局、小型智能硬件配套安装的场景里，这类壁挂式传感组件的结构设计，往往需要兼顾安装稳固性、感应端朝向调整便利性以及外壳防护的基础需求，很多一线做设备改造、工位检测点位布设的结构工程师，都接触过类似安装形态的检测元件。从实际使用场景来看，这类组件常被用在自动化工位的物料到位检测、小型设备的开合状态反馈、公共区域的非接触式感应触发场景中，安装面多为垂直的设备侧壁、墙面或者机架立面，因此底座的贴合度、安装后的抗偏移能力是设计时首先要考量的点。

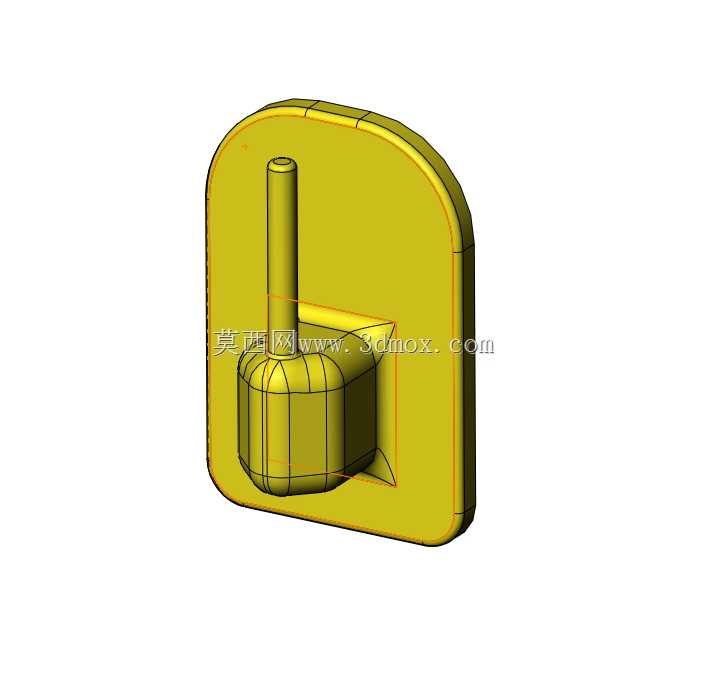

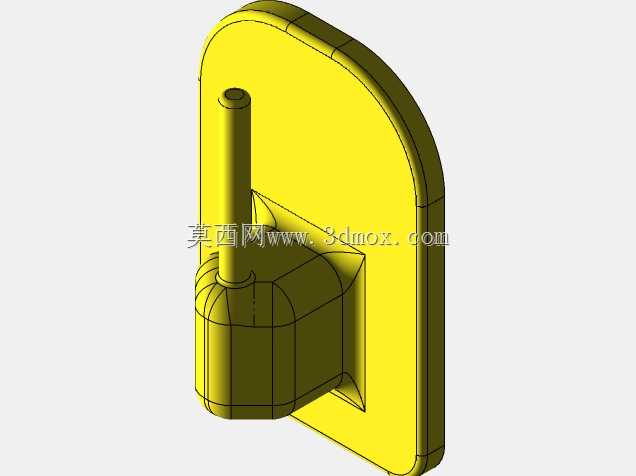

　　看这个结构的整体构型，方形带圆角的底座是核心安装载体，底座边缘做了均匀的圆角过渡，一方面是避免安装维护时尖锐边角划伤操作人员，另一方面也能减少应力集中，在采用注塑或者压铸工艺生产时，降低边角处的成型缺陷概率。底座正面突出的柱状感应端，是核心的功能承载部位，柱状结构的设计可以让感应面的朝向更具指向性，减少周边无关结构对信号收发的干扰，柱体和底座衔接的位置做了加厚的承托结构，相当于给细长的柱体加了加强筋结构，能避免运输、安装过程中受到侧向碰撞时柱体发生断裂或者形变，毕竟很多现场安装时作业空间狭窄，工具磕碰是很难完全避免的结构风险。

　　从安装边界的角度来说，这类壁挂式组件的底座背面一般会预留沉头安装孔位或者背胶贴合区域，设计时要保证底座和安装面的贴合平面平面度控制在合理范围内，避免安装后出现翘曲，导致柱体感应端的朝向出现偏差，影响检测精度。柱体的伸出长度是经过匹配的，既不会因为过短导致底座本身遮挡感应范围，也不会因为过长导致整体结构抗冲击能力下降，同时柱体的直径尺寸也适配常规的感应元件内置空间，不管是光电类、接近类还是磁感应类的核心元件，都能在这个腔体里完成布局，不需要额外做结构改动。

　　设计思路上，整个组件采用一体化的外壳构型，减少了拼接缝隙，能提升基础的防尘能力，适合多数普通工业车间的使用环境，不需要额外做复杂的密封结构就能满足日常使用的防护要求。底座的厚度设计兼顾了结构强度和内部走线空间，感应元件的引线可以从底座侧面或者背面的预留出线槽引出，不会和安装面产生挤压，避免线材长期受压出现破损短路的问题。在实际选型适配的时候，工程师只需要确认安装面的可用空间大于底座的轮廓尺寸，同时柱体前方的感应范围内没有固定遮挡物，就能完成点位布设，不需要额外做复杂的安装支架设计，能大幅缩短现场改造的施工周期。

　　另外从结构细节来看，柱体和底座衔接处的过渡曲面做了顺滑处理，没有突兀的直角转折，不管是做表面喷涂还是注塑成型，都能保证外观的一致性，也不容易在边角位置积灰，日常清洁维护的时候只需要擦拭表面就能完成清理，适合用在对洁净度有一定要求的轻工生产、智能零售终端这类场景里。很多时候这类传感组件不需要做复杂的运动结构，依靠固定的安装朝向就能满足检测需求，因此整体结构没有多余的活动部件，长期使用的故障率更低，也不需要定期做结构维护，只需要定期清理感应端表面的灰尘就能保证检测精度稳定。
