航模动力用A2212外转子无刷电机结构设计

　　做航模动力配套选型的时候，外转子无刷电机是绕不开的核心动力部件，这次完成的A2212规格1000KV外转子无刷电机结构，完全围绕小型固定翼、多旋翼航模的实际使用需求做的结构落地，没有做多余的冗余设计。先从实际应用场景说，这类KV值的外转子电机，适配10寸左右的螺旋桨，在1.2-1.5kg起飞重量的四旋翼飞行器、1kg级别的固定翼航模上，能提供足够的静拉力，同时兼顾续航表现，不少小型航拍无人机、入门级航模训练机都会选用这个规格的电机作为动力输出单元，甚至部分小型桌面级动力试验台、学生科创项目的动力组件，也会选用这个成熟规格的电机做动力源。

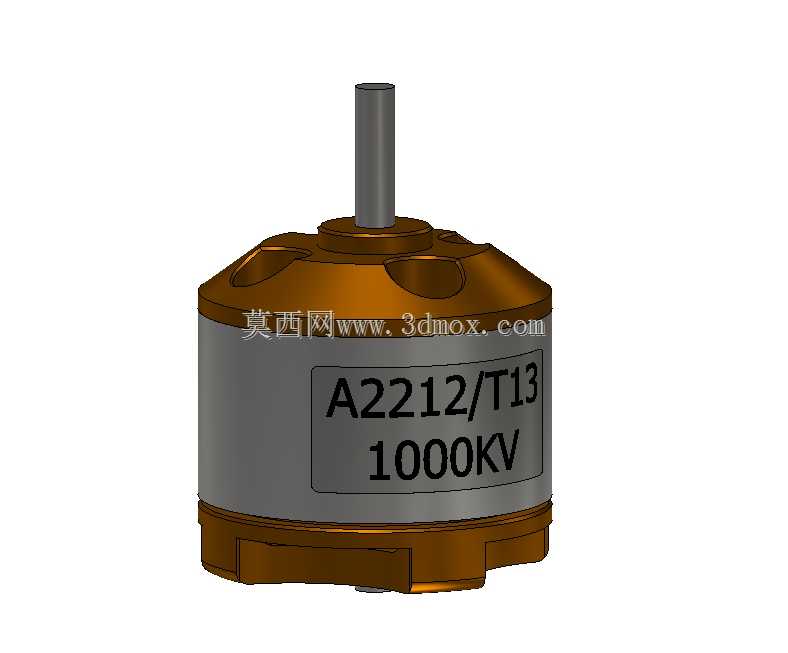

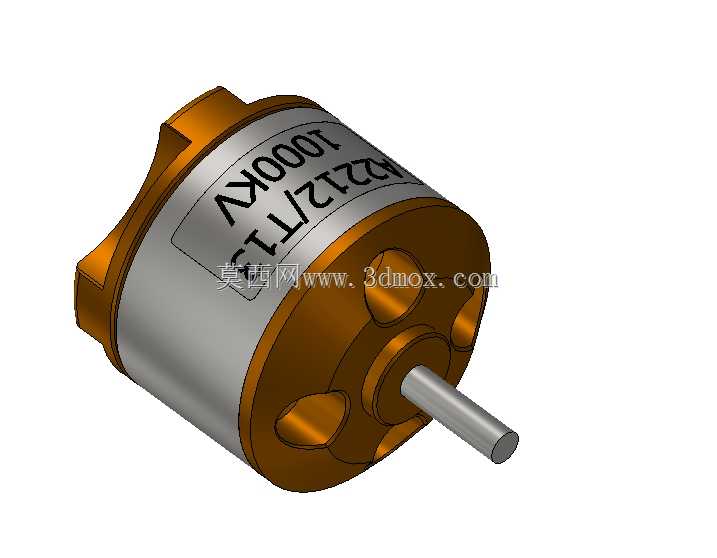

　　从功能特性上看，外转子结构的无刷电机相比同尺寸内转子电机，扭矩输出特性更适配直接驱动螺旋桨的使用场景，不需要额外搭配减速齿轮组，减少了传动环节的能量损耗和故障点，运转时的动平衡表现更容易控制。1000KV的参数设定，意味着每提升1V的输入电压，电机空载转速提升1000转，搭配3S锂电池供电时，空载转速在11000转左右，配合适配桨叶能输出800g左右的单轴拉力，完全满足小型航模的动力冗余要求。电机外壳采用上下端盖加中间定子铁芯支撑的结构，上端盖直接集成输出轴的支撑轴承位，输出轴采用不锈钢材质，轴径预留3mm的标准安装尺寸，和市面上绝大多数航模桨夹、电机安装座的适配尺寸完全匹配，不需要额外做转接加工。

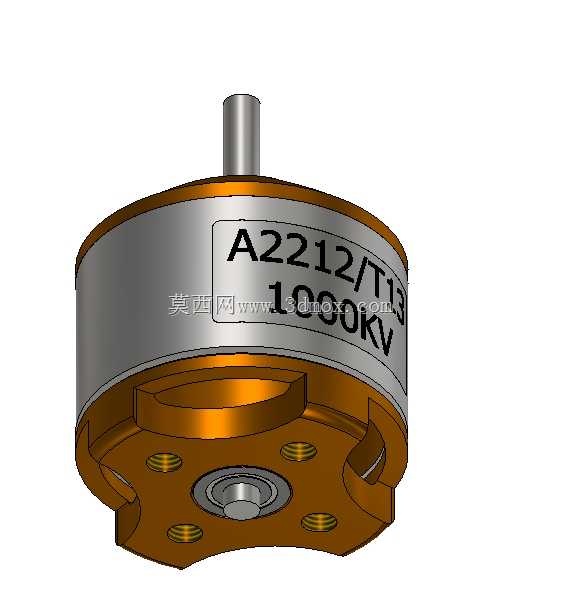

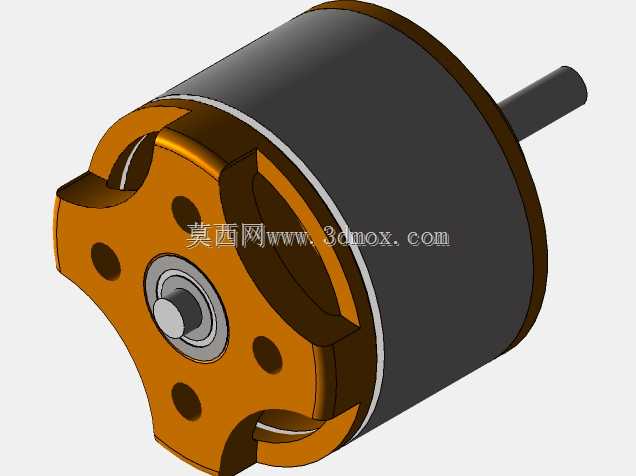

　　设计过程中首先考虑的是安装边界的兼容性，电机定子部分的外径控制在28mm以内，整体机身高度不含输出轴控制在25mm，输出轴伸出上端盖的长度为12mm，这个尺寸完全兼容市面上通用的航模电机十字安装座，安装孔位采用16/19mm双孔距兼容设计，四个安装螺纹孔采用M3规格，不管是用在碳纤机臂还是木质电机座上，都能直接固定，不需要二次打孔。绕组部分的空间预留按照0.2mm线径三线并绕12匝的工艺要求做了槽型设计，定子铁芯的槽绝缘空间预留了0.3mm的余量，避免绕线过程中出现漆包线刮破的问题，上下端盖的轴承位采用过盈配合设计，选用603ZZ微型轴承，轴承位的公差控制在0.01mm以内，保证高速运转时不会出现轴承外圈打滑的问题。

　　结构细节上，电机下端盖预留了三相线的出线槽，出线位置做了R2的圆角处理，避免飞行过程中振动磨破漆包线的绝缘层，外转子的磁钢槽采用12槽14极的极槽配合设计，磁钢采用N35SH耐高温钕铁硼材质，磁钢和转子外壳之间用耐高温结构胶粘接固定，同时在磁钢两端设计了0.5mm的挡边，避免高速运转时磁钢受离心力甩出。转子外壳的散热槽开在侧面靠近上端盖的位置，飞行时的迎面气流可以直接通过散热槽带走绕组和磁钢产生的热量，连续满油门运转时，绕组温度能控制在80摄氏度以内，避免高温退磁的问题。

　　做结构建模的时候，所有配合面的公差都按照实际机加工的工艺要求做了预留，比如端盖和定子铁芯的配合面采用H7/k6的过渡配合，输出轴和轴承内圈的配合采用H6/js5的公差带，既保证装配时的顺畅度，又不会出现运转时的松动问题。考虑到航模使用中可能出现的炸机冲击，输出轴和上端盖轴承位的接触长度做了3mm的设计，能承受一定的径向冲击，不会出现轻微撞击就断轴或者轴承座开裂的问题。整个模型的结构完全按照量产零件的工艺要求做了拆分，定子、转子、端盖、输出轴、轴承每个零件都可以单独出工程图进行加工，不需要做额外的结构修改，不管是做手板验证还是小批量生产，都能直接使用。
