带法兰安装座双排双位拨动迷你开关

　　这类小型拨动开关常见于手持测试仪器、小型工控终端、桌面电子实验装置、便携通讯设备的电路通断与档位切换场景，承担低压直流或小功率交流回路的信号切换、电源通路切换功能，额定通断能力适配5A以内125V交流或同等级直流负载，属于小功率控制回路里的基础操作元件。

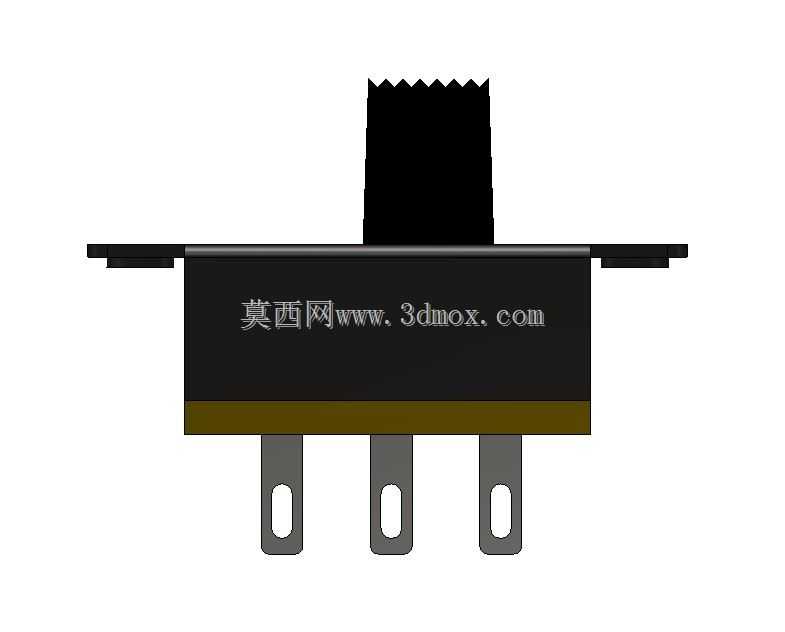

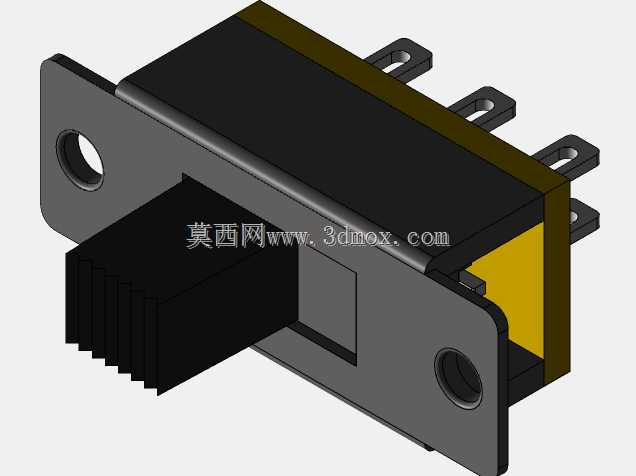

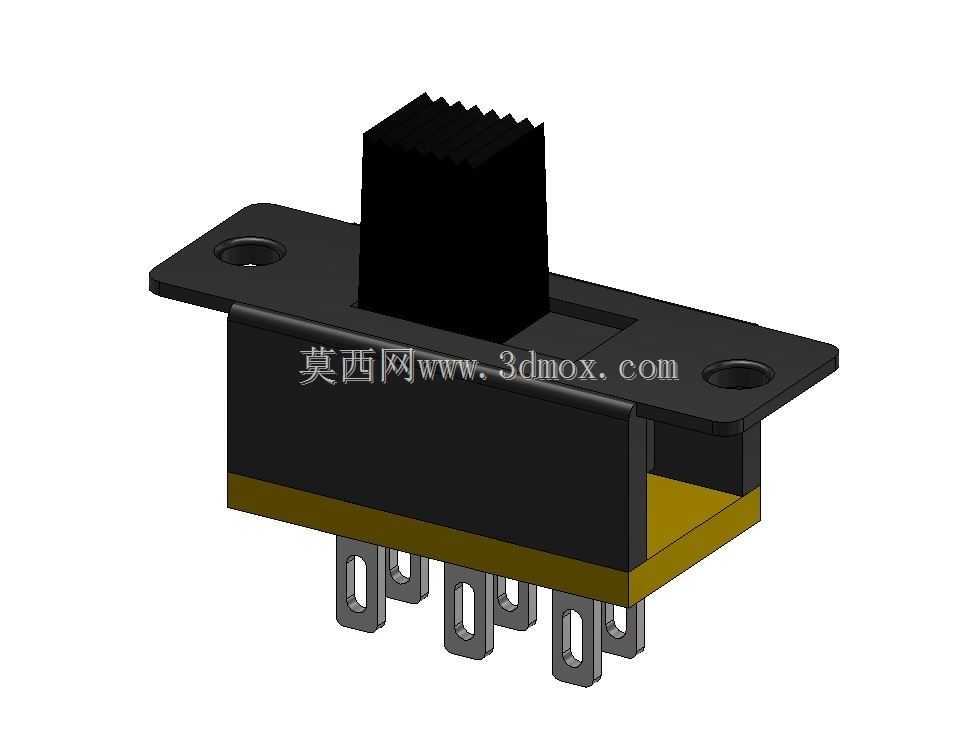

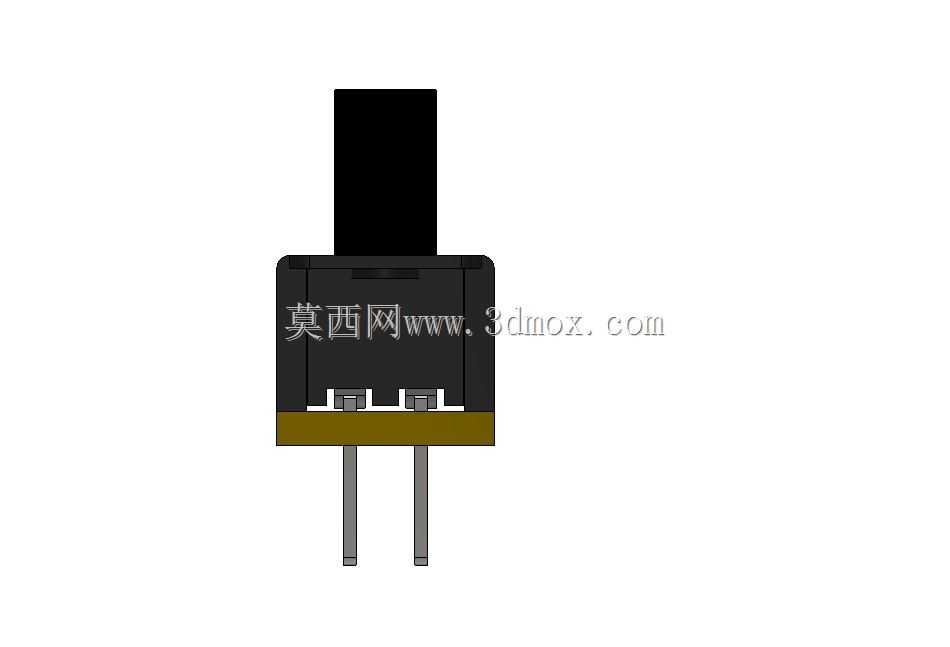

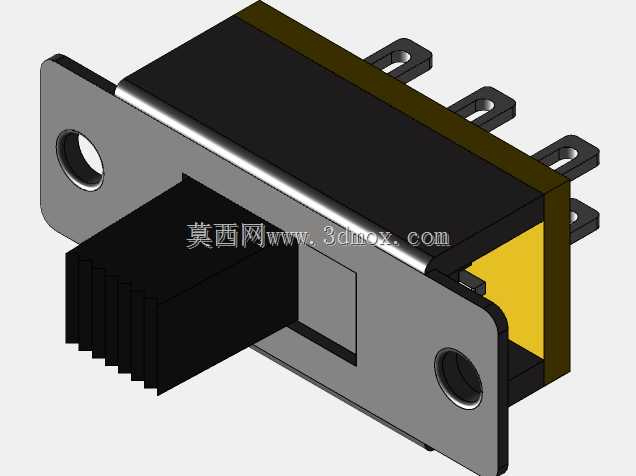

　　从结构设计来看，这款开关采用带双侧安装孔的法兰式底座，安装耳与开关本体一体成型，安装孔位预留了标准螺丝穿装间隙，安装时可直接通过M2规格螺丝固定在PCB板预留的安装位或者设备壳体的塑料凸台上，不需要额外设计固定支架，能有效减少装配环节的零件数量。开关的拨柄采用带防滑齿纹的直柄结构，拨动手感清晰，档位定位有明确的触感反馈，两档定位结构能避免拨杆停在中间档位造成的电路虚接问题。底部引脚采用直插式设计，引脚间距符合常规通孔插装的PCB布线规范，双排共6个引脚对应DPDT双路双掷的电路拓扑，可同时控制两条独立回路的通断切换，适配需要同步切换信号与电源的电路场景。

　　设计过程中首先确定的是安装边界尺寸，法兰底座的总宽度控制在20mm以内，本体高度不含拨柄控制在10mm左右，拨柄抬起高度预留8mm的操作空间，确保安装后不会和周边的电容、接插件等 taller 元件产生干涉。底座与上盖的配合采用卡扣加底部定位凸台的结构，不需要额外打胶或者螺丝固定，装配时直接压合即可完成本体组装，能提升批量生产的装配效率。内部的动触片采用弹性铜材冲压成型，接触部位做镀银处理，降低接触电阻，避免小信号传输时的接触压降问题，静触片与底部引脚一体冲压成型，减少内部焊接点，提升长期使用的可靠性。拨柄与内部滑动块的配合采用卡槽式连接，滑动块的行程严格匹配两档的触点接触位置，确保拨动手柄到档位位置时，动触片能完全贴合对应静触片，不会出现接触不良的情况。底座与上盖之间预留了0.1mm的配合间隙，适配注塑件的成型公差，避免因注塑缩水导致的装配卡滞问题。底部引脚的伸出长度控制在3mm，刚好满足波峰焊的吃锡深度要求，过短容易出现虚焊，过长则会在焊接后残留多余焊锡，可能造成相邻引脚的短路。法兰安装面的平面度控制在0.1mm以内，安装后能紧贴安装基面，避免开关本体在频繁拨动过程中出现松动偏移。开关的操作力控制在3N到5N之间，既不会因为操作力过小容易被误碰触发，也不会因为操作力过大导致操作手感生涩，适配日常手动操作的力度范围。绝缘本体采用黑色阻燃PBT材质注塑成型，耐温等级满足波峰焊的260℃峰值温度要求，不会在焊接过程中出现壳体变形的问题，同时材料的绝缘电阻满足低压电器的安全要求，避免引脚之间的漏电问题。底部引脚之间的绝缘隔板高度超过引脚高度的一半，能有效防止焊接过程中焊锡桥接造成的短路。这类开关在选型时需要重点关注引脚间距与自身PCB布线的匹配度，安装孔位与壳体预留位置的同轴度，同时要确认操作拨柄的伸出长度不会被设备面板的开孔卡住，面板开孔需要预留0.5mm的周边间隙，适配装配公差。在三维建模过程中，需要重点还原拨柄的两个极限位置，方便结构设计人员做运动干涉检查，同时要准确标注安装孔的中心距、引脚的位置尺寸、本体的最大外轮廓尺寸，确保导出的工程图能直接用于PCB开孔和壳体结构设计。建模时对内部的触片结构做了适当简化，保留外部安装与配合的关键尺寸，既保证模型的轻量化，也能满足结构设计阶段的干涉检查与选型参考需求。
