无控制板趣味手动触发装置外壳结构

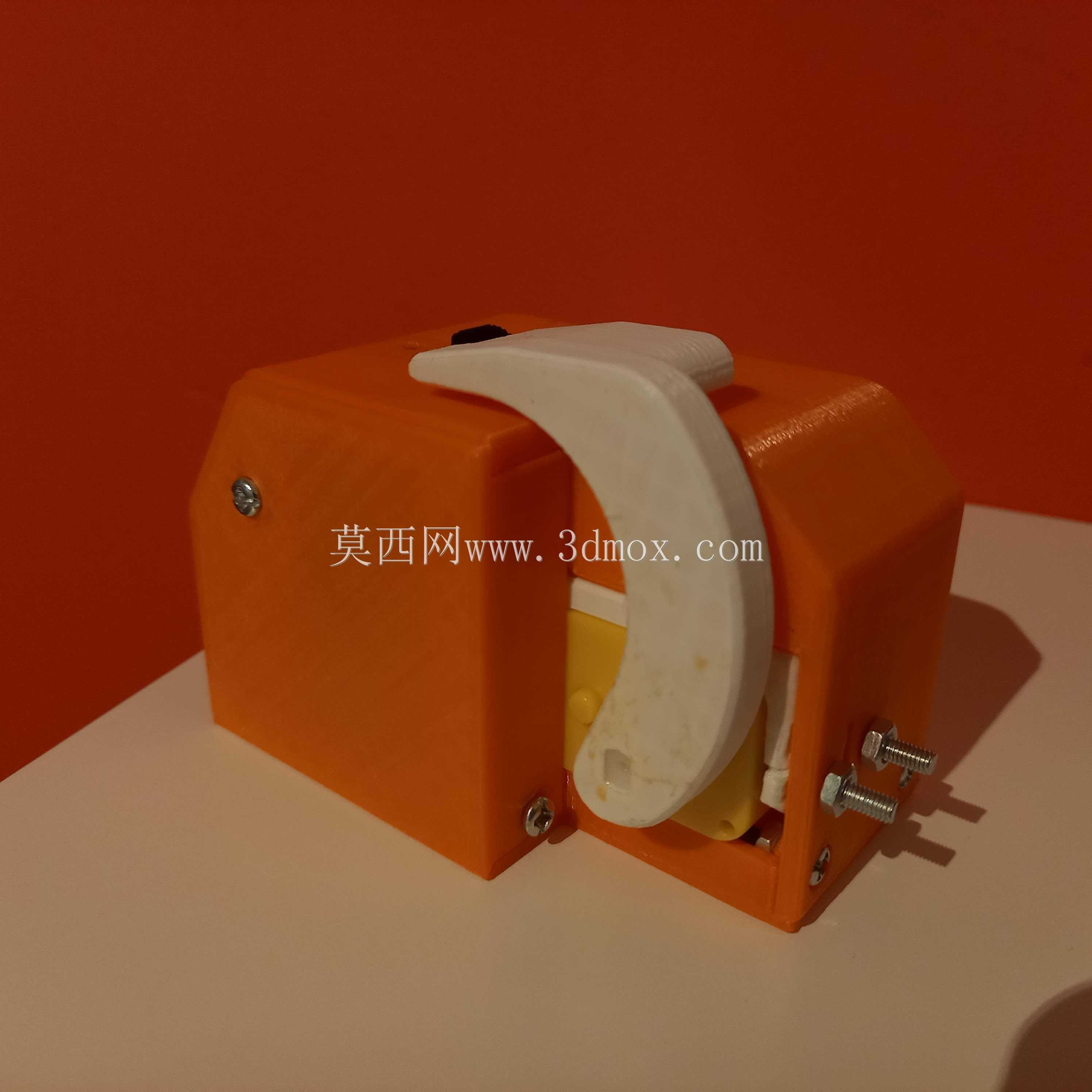

　　这款壳体结构最初的设计出发点，是做一款脱离常规电控板依赖的纯趣味触发装置载体，很多DIY玩家在做小型互动装置时，往往会被电控部分的调试、元器件采购牵制精力，反而忽略了机械结构本身的操作反馈乐趣，这个壳体就是为这类纯机械触发的小装置提供安装承载空间。从实际应用场景来看，它既可以作为桌面互动小摆件的承载外壳，也能改装成小型桌面信号触发的物理按键载体，甚至可以作为低压小电流线路的外置分线盒使用，适配创客空间的DIY演示、教学场景下的机械结构展示，不需要额外搭载控制板就能完成按压触发的机械动作输出。

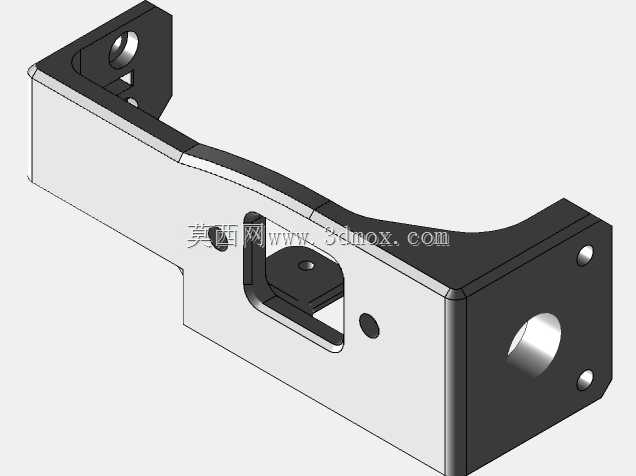

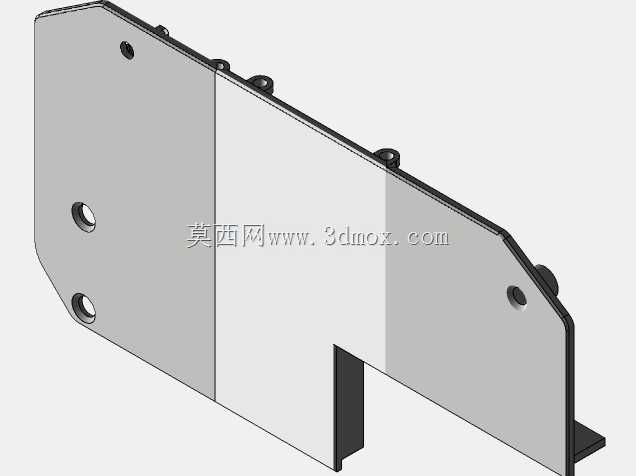

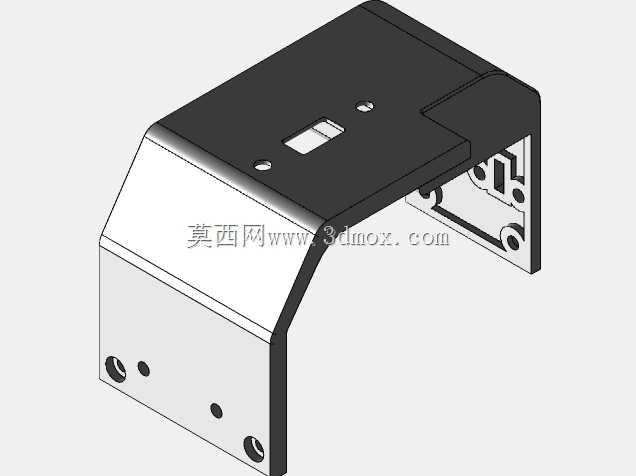

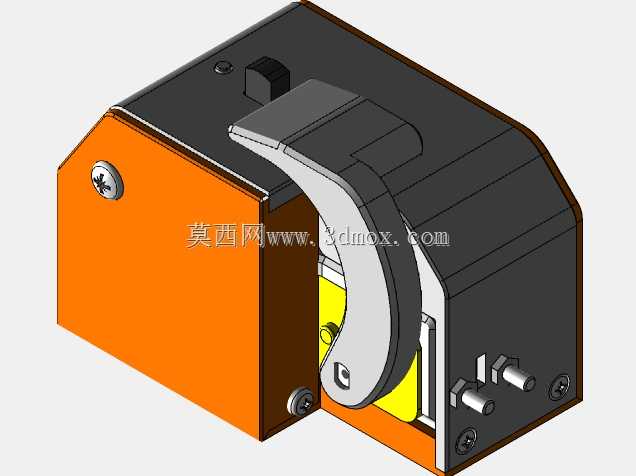

　　从功能特性上看，壳体采用分体拼接式结构，上盖与下盒通过多颗十字盘头螺丝完成锁紧固定，侧面预留的穿线孔可以直接引出内部的接线，不需要额外做开孔加工，顶部预留的按键安装位可以适配常规尺寸的自复位式按键，按键下方的空间可以容纳微动开关、弹簧复位结构等纯机械触发组件，不需要预留控制板的安装螺柱，内部腔体做了斜角过渡处理，既可以提升壳体的外观辨识度，也能避免内部走线时被直角棱边划伤线皮。壳体的边角做了小圆弧过渡，不会在日常拿取时划手，表面没有多余的加强筋凸起，后期如果需要做表面丝印、贴标处理也有足够的平整面。

　　设计思路上，整个壳体优先考虑了FDM3D打印的加工适配性，所有壁厚保持均匀，没有出现壁厚突变的位置，避免打印过程中出现翘曲、填充不均的问题，螺丝柱的位置做了0.2mm的安装间隙预留，不需要后期做铰孔处理就能直接拧入自攻螺丝完成固定。穿线孔的位置设计在壳体侧下方，走线时线缆可以自然垂落，不会因为顶部按压操作拉扯到内部接线，按键安装位做了下沉式设计，按键帽安装后不会高出壳体上沿过多，避免日常放置时被误触。内部腔体没有做多余的分隔结构，给使用者留出足够的改装空间，可以根据自己的需求加装小型的机械发声组件、触发摆块等结构，不需要额外打磨切除原有结构。

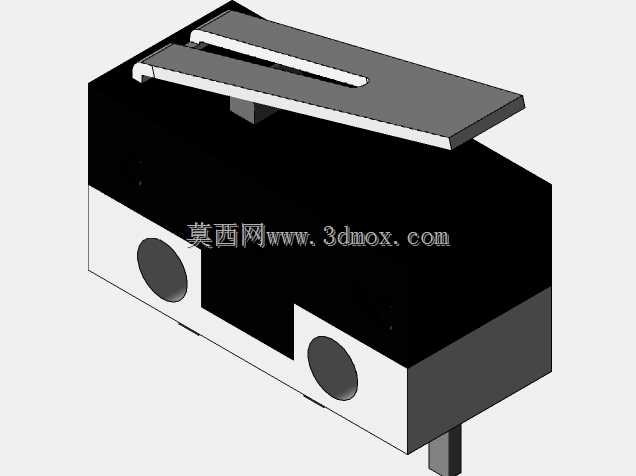

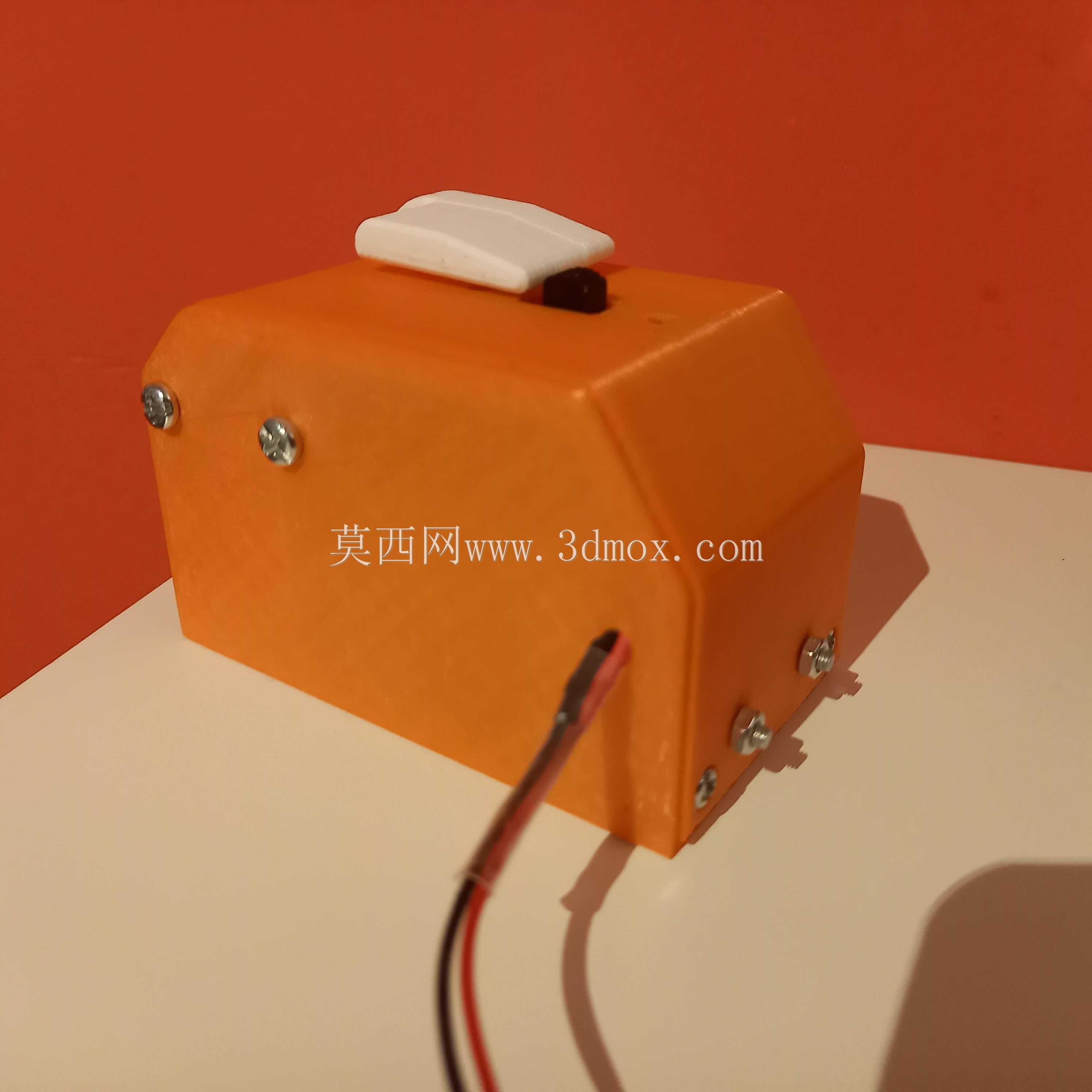

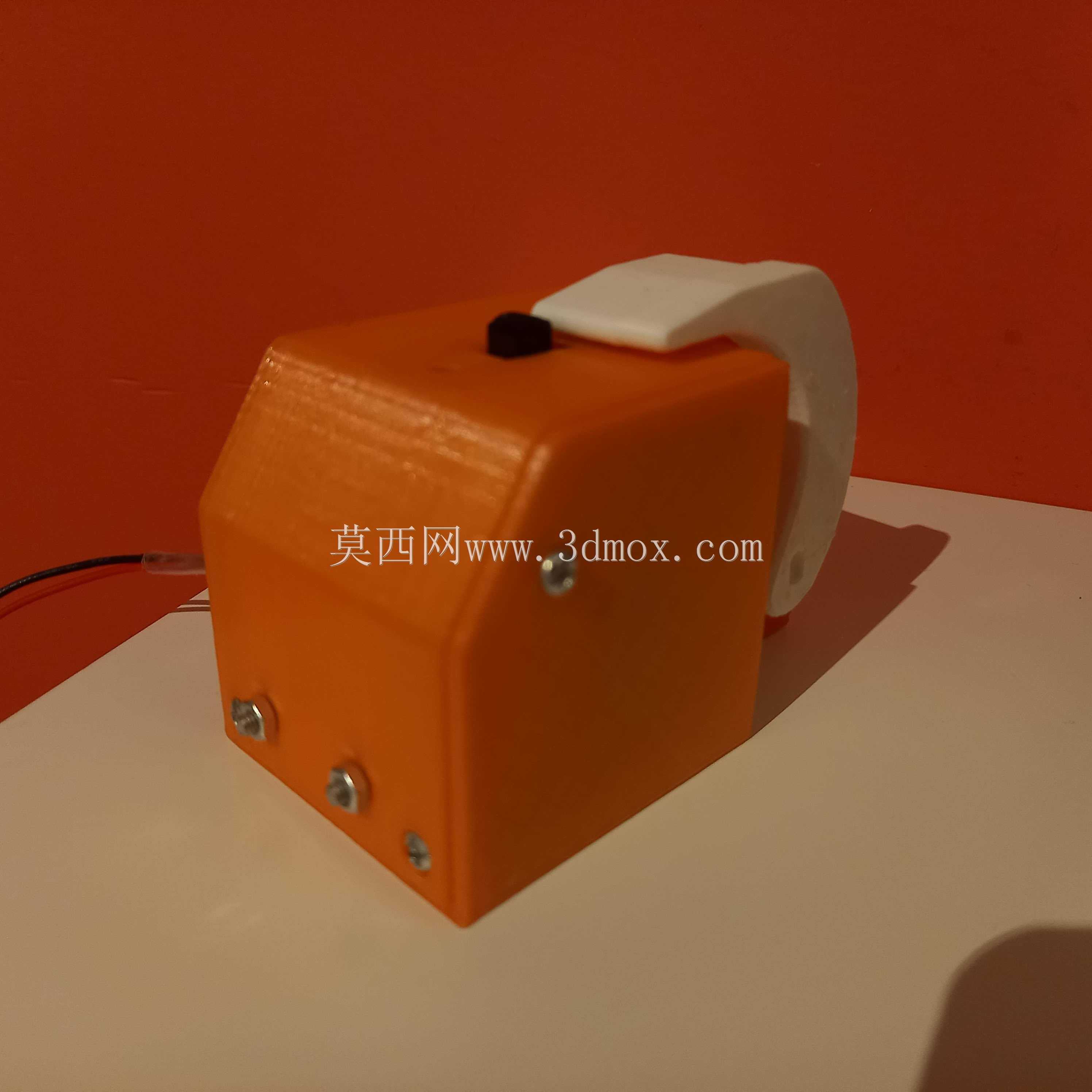

　　从安装边界尺寸来看，壳体整体属于掌心尺寸，长度方向控制在100mm以内，宽度在60mm左右，高度不含按键的部分约40mm，放在桌面不会占用过多空间，底部是完全平整的平面，可以直接粘贴防滑脚垫放置在桌面，也可以通过底部预留的隐藏安装孔固定在支架、面板上。侧面的螺丝孔位均匀分布，上下盖合模后没有明显的错位台阶，拼接缝控制在0.1mm以内，既方便后期拆解调整内部结构，也不会因为缝隙过大进灰。穿线孔的内径适配常规的两芯护套线，不需要额外加装护线圈就能避免线皮被孔壁磨损，顶部的按键安装位适配市面上常见的12*12mm方头微动开关，搭配对应的弧形按键帽，按压行程在2mm左右，操作反馈清晰，没有卡滞的问题。

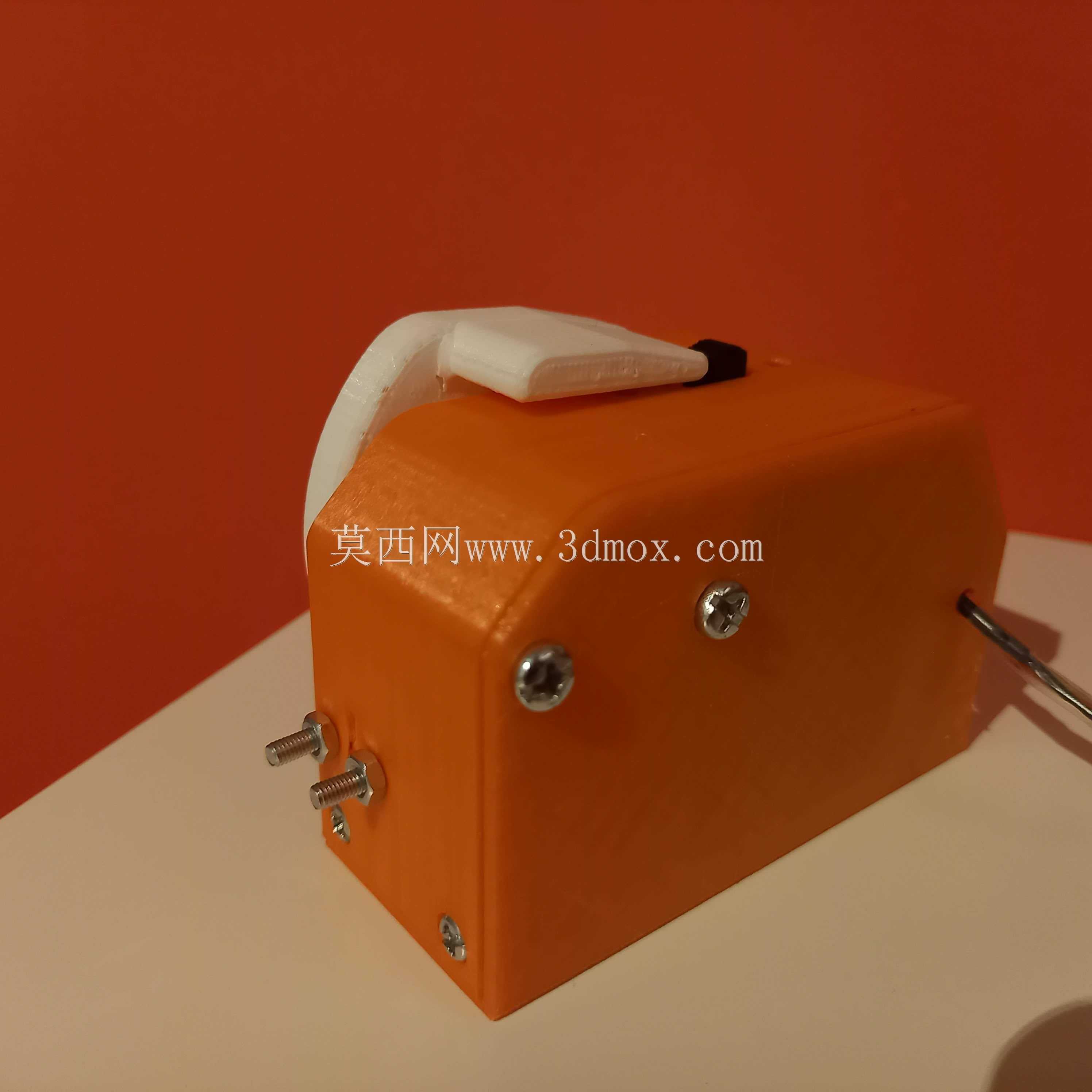

　　在实际使用过程中，这个壳体不需要搭配额外的电控元件，只需要在内部安装微动开关和接线，就能作为一个外置的手动触发按钮使用，比如接在小型低压提示灯、蜂鸣器的回路里，作为桌面互动的触发装置，也可以作为纯机械结构的趣味摆件，按压时通过内部的摆块、弹簧结构产生机械反馈，完全脱离电子元件也能实现操作互动。结构设计上没有采用复杂的卡扣结构，全部用螺丝固定，对于新手玩家来说拆解和组装都很方便，不需要担心卡扣断裂的问题，所有的安装孔位都做了倒角处理，拧螺丝时不会出现塑料发白开裂的情况，即使是用普通的PLA材料打印，也能满足日常反复拆装的强度要求。
