5V微型太阳能电池板结构设计

　　做小型低功耗户外电子装置的供电方案选型时，这类小尺寸5V太阳能电池板是绕不开的核心部件，很多户外传感节点、小型便携数码配件、DIY创客装置的离网供电，都会优先选用这类规格的光伏组件。不同于大型并网光伏板的大尺寸、高功率设计，这类微型电池板的核心定位是小功率离网补能，不需要复杂的支架系统，直接贴合安装在设备外壳表面即可，适配的场景覆盖户外温湿度传感节点、小型庭院灯、便携充电宝补能模块、野外小型监测装置的自供电单元，甚至很多学生做电子竞赛的光伏类作品，也会选用这个功率段的电池板做能量采集端。

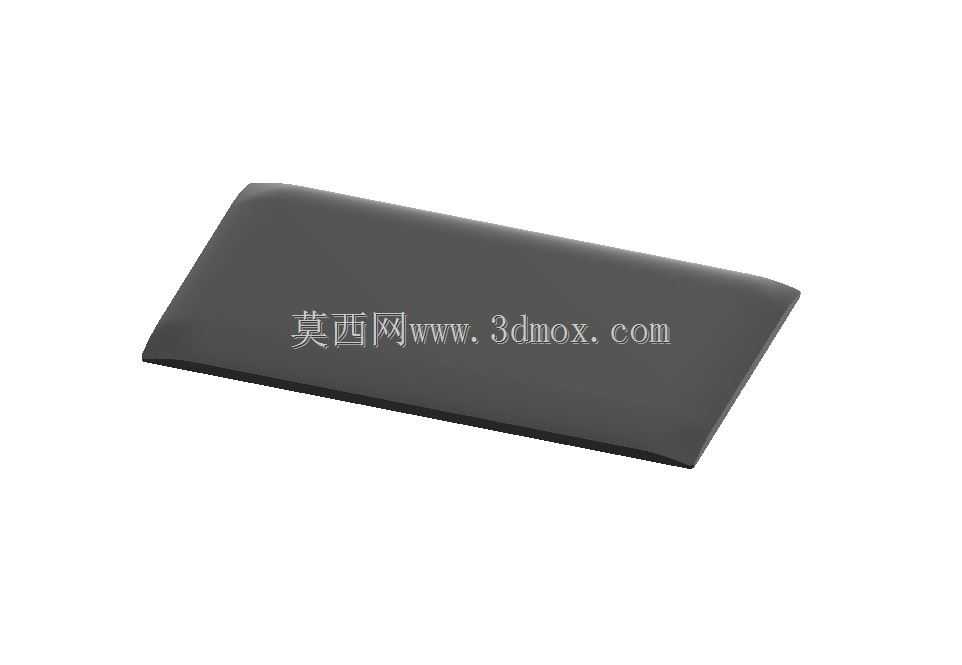

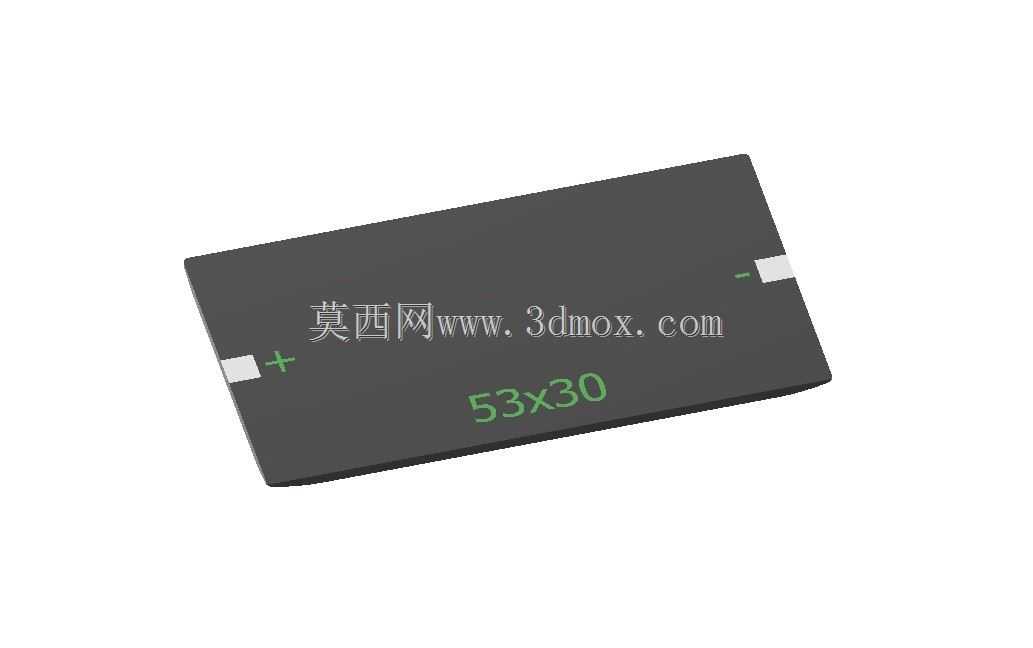

　　从结构设计层面看，这款电池板的外形做了微弧面的边缘处理，整体是薄型片状结构，厚度控制在极小的范围内，不会给搭载设备带来过多的安装空间负担。53x30毫米的长宽尺寸，刚好能适配绝大多数小型便携电子设备的外壳安装位，不管是嵌入塑料外壳的预留槽位，还是通过背胶直接粘贴在设备外表面，都不需要额外做复杂的结构适配。输出参数匹配常规5V低压设备的输入需求，0.15W的额定功率刚好能满足低功耗传感设备的待机补能、小容量锂电池的浮充需求，不会出现功率过剩带来的成本浪费，也不会因为功率不足导致设备供电断连。

　　设计这类微型光伏组件的三维结构时，首先要考虑的是安装边界的适配性，不能照搬大型光伏板的边框结构，因为小尺寸组件的安装空间极其有限，边框如果做的过厚，会直接挤占设备内部的元器件布局空间，所以整个模型的边缘做了收薄处理，安装面保持平整，保证背胶粘贴或者卡扣固定时的贴合度。其次要考虑受光面的结构合理性，表面的防护层做了微弧过渡，既可以减少日常使用中边角磕碰造成的裂片风险，也能在户外使用时让雨水顺着弧面快速流走，减少表面积水积灰对发电效率的影响。

　　实际工程应用中，这类微型电池板的安装方式非常灵活，对于批量生产的成品设备，可以在外壳注塑时预留和电池板尺寸匹配的沉槽，将电池板嵌入槽内后通过密封胶固定，防护等级可以做到IP65以上，完全适应户外露天的使用环境；对于DIY改装或者小批量试制的场景，直接用耐高温双面胶粘贴在设备向阳面即可，不需要改动原有设备的外壳结构，试错成本极低。在电路匹配上，这个规格的电池板输出电压刚好匹配常规锂电池充电模块的输入要求，只需要加一个简单的防反接二极管和充电管理芯片，就能组成完整的小功率离网供电系统，不需要额外做升压或者降压处理，能大幅简化外围电路的设计工作量。

　　从结构强度的角度考虑，这类薄型电池板的基材本身有一定的韧性，日常使用中的轻微弯折不会造成内部电池片的隐裂，但在设计安装位的时候还是要注意，安装面必须保持平整，不能有凸起的结构件顶在电池板背面，否则长期使用中受温度变化的应力影响，很容易出现电池片碎裂的问题。三维建模过程中，除了还原电池板本身的外形尺寸，还要提前预留好引出线的走线槽位，避免安装时导线被电池板和外壳挤压，造成绝缘层破损短路的隐患。很多新手设计师在做这类配件的结构适配时，往往只关注电池板的长宽尺寸，忽略了引出线的弯折半径和走线空间，最后打样组装时才发现导线被压坏，不得不重新修改外壳模具，造成不必要的成本浪费。

　　这类微型光伏组件的应用场景还在不断拓展，比如现在很多户外共享单车的智能锁供电、野外管线的阴极保护监测节点供电、景区小型指示牌的自供电系统，都在逐步替换原来的一次性电池方案，采用这种小尺寸太阳能电池板做长期补能，能大幅减少后期的电池更换维护成本。在做这类产品的结构设计时，还要考虑不同使用环境的温度影响，模型的尺寸公差要留够热胀冷缩的余量，尤其是嵌入安装的结构，不能把配合间隙做的过小，否则高温环境下电池板膨胀会被外壳挤压开裂，低温环境下收缩又会出现松动脱落的问题。整体来看，这个规格的5V微型太阳能电池板，是小功率离网供电场景下性价比极高的方案，结构简单、安装便捷、适配性强，不管是工业级的传感节点设备，还是消费级的便携数码产品，都能找到合适的应用切入点。
