双串7.4V1500mAh18650锂电池组结构

　　这款双串圆柱电芯组合的供电单元，在小型DIY遥控载具、便携检测仪器、手持电动工具这类对供电体积有严格限制的场景中适配性极强，尤其是桌面级DIY 3D打印遥控车的动力链路里，这类电芯组不需要额外做复杂的电芯排布固定，就能直接匹配多数紧凑型设备的电池仓空间。从实际使用的角度看，两串18650电芯串联后输出的标称7.4V电压，刚好能覆盖多数小型直流电机、控制板的额定输入区间，1500mAh的容量配置，能平衡设备续航时长与整体自重，不会因为电芯容量过大增加载具的无效负载，也不会因为容量过小导致单次运行时长过短影响使用体验。做结构设计的时候，首先要考虑的是电芯的固定限位，两颗圆柱电芯并排排布的状态下，外层的塑封包裹层要预留足够的收缩余量，

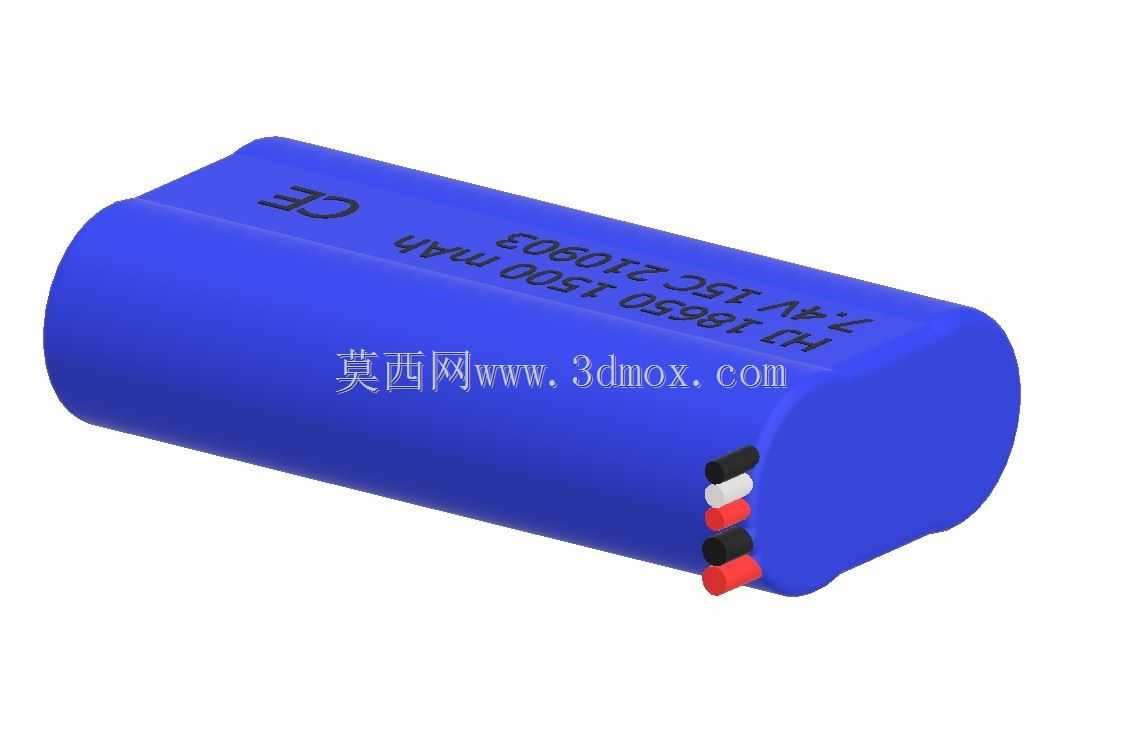

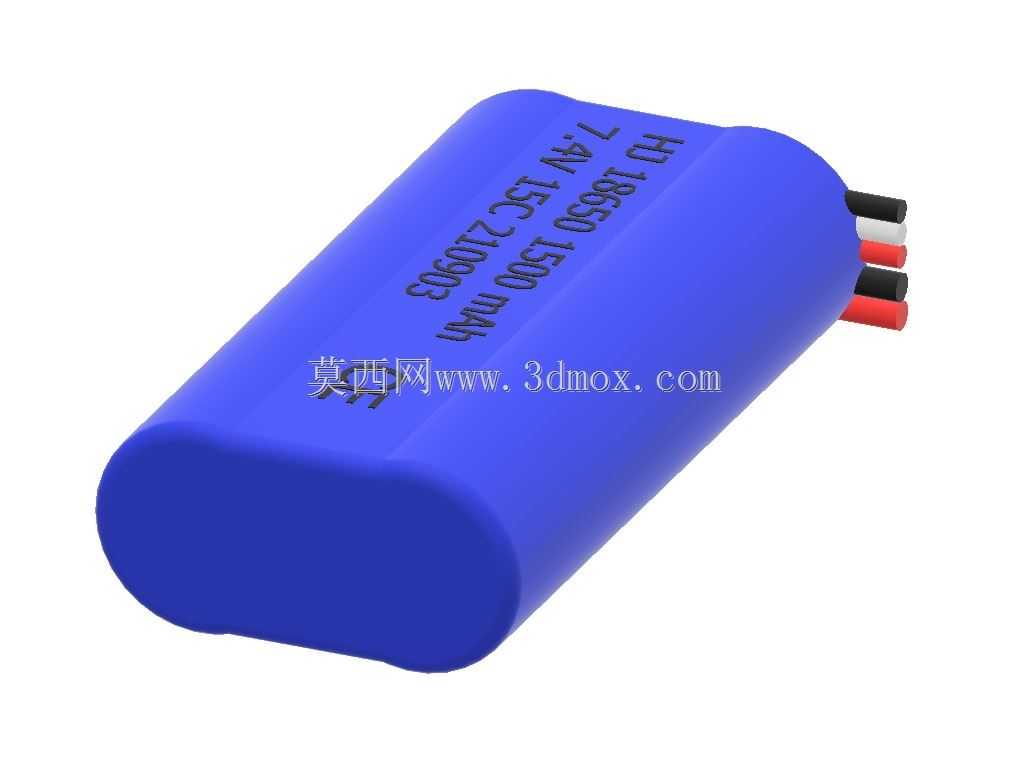

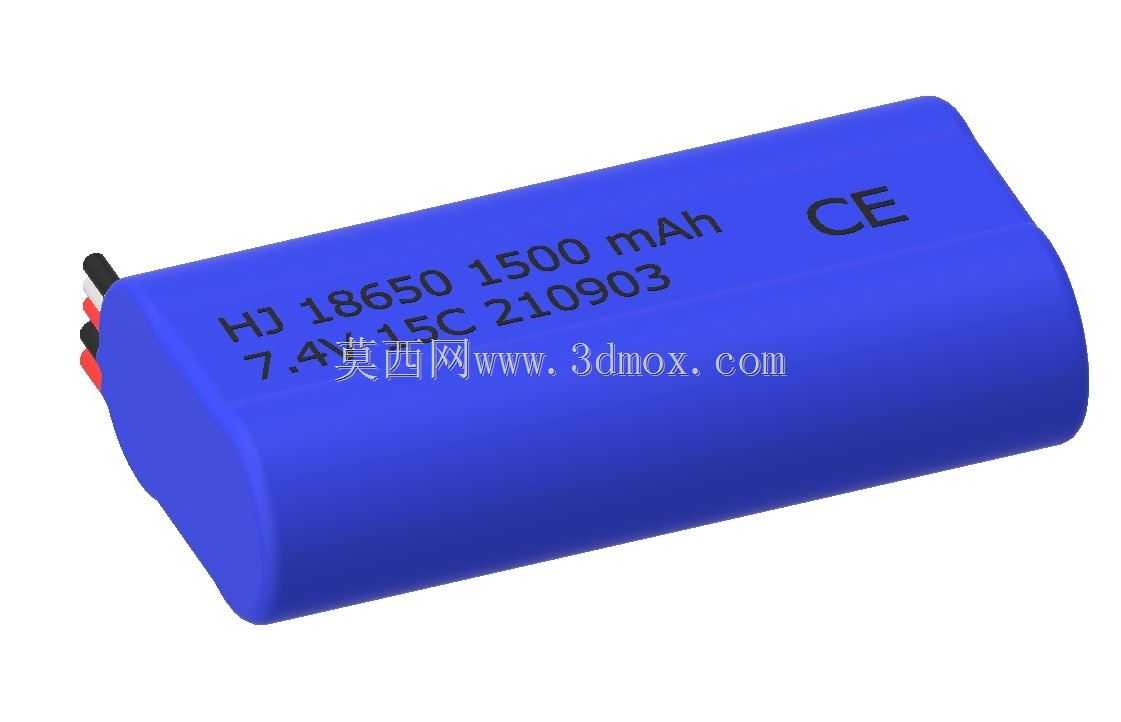

　　既要保证电芯之间不会因为设备运行的振动出现相对位移，也要避免包裹层过厚挤占电池仓的安装间隙。电芯端部的引出线做了红黑分色的正负极标识，接线端的长度预留要匹配设备内部的接线端子位置，不需要额外延长导线就能完成接线，同时引出线根部要做防拉扯的结构处理，避免设备颠簸的时候导线从电芯连接片处扯断。从安装边界来看，单颗18650电芯的标准直径为18mm、长度65mm，两颗并排排布后的整体截面宽度为36mm左右，加上外层包裹层的厚度，整体安装预留尺寸需要在长宽高三个方向各留出1mm的装配间隙，避免装入电池仓的时候出现卡滞。电芯表面印刷的参数标识位置要避开电池仓的卡扣、筋位区域，防止长期摩擦导致标识磨损无法辨识电芯参数。

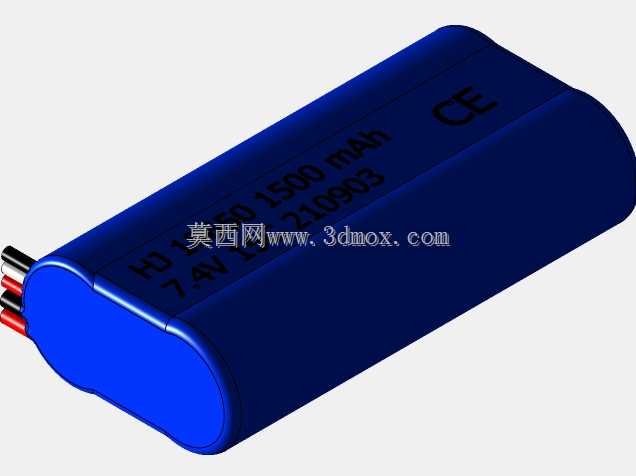

　　这类电芯组的放电倍率适配小型动力设备的瞬时电流需求，15C的持续放电能力能支撑遥控车起步、爬坡时的峰值电流输出，不会因为放电能力不足导致设备动力迟滞。设计建模的时候，要准确还原电芯端部的绝缘垫片、引出线的出线角度，还有外层塑封的圆角过渡特征，不能把电芯建为纯粹的直角圆柱拼接结构，要还原实际产品的边缘弧度，这样在做设备整体装配干涉检查的时候，才能准确判断电池仓的结构是否存在干涉点。另外要注意，电芯组的整体重心要尽量和载具的中心轴线重合，避免因为电池排布偏移导致设备运行时出现重心偏置的问题，所以在排布两颗电芯的时候，要保证两颗电芯的中心对称面和设备的纵向中心面重合，引出线的出线方向要朝向设备的控制板一侧，减少导线的弯折次数，

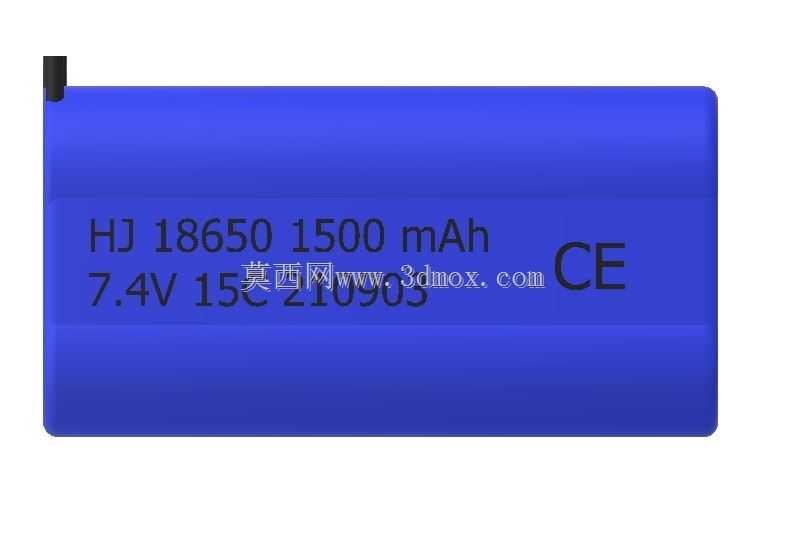

　　延长接线的使用寿命。在实际选型替换的时候，这款电芯组的外形尺寸可以直接兼容多数使用2S锂电的小型设备电池仓，不需要修改原有设备的固定结构，就能直接替换同规格的老旧电芯组，维护替换的成本很低。建模过程中还要还原电芯表面的CE标识、参数印刷的位置特征，方便后续做产品渲染、装配演示的时候，能直观呈现产品的真实外观状态，不需要后期额外贴图调整。对于结构设计从业者来说，这类标准电芯组的建模不需要做过多的自定义结构修改，只要准确还原标准尺寸、出线位置、外部轮廓，就能满足设备整体装配的设计需求，在做小型便携设备的供电系统设计时，可以直接调用这类成熟的电芯模型，缩短整体的设计周期，不需要从零开始搭建电芯的基础模型，能把更多的设计精力放在电池仓的固定结构、接线避让这些和设备本身相关的结构设计上。
