卧式带安装耳六脚两档滑动开关结构

　　这类卧式滑动开关常出现在小型手持电子设备、低压控制回路、简易信号切换模块里，不像大电流断路器承担主回路分断任务，它的核心作用是在小功率场景下完成通路档位的硬切换，比如手持小风扇的风速档位切换、迷你收音机的波段切换、小型玩具的电源通断与模式切换，都能见到这类结构的身影。从实际使用场景看，这类开关不需要太大的操作力，拨钮的行程设计得比较短，手指轻推就能完成档位跳转，不会出现卡滞或者需要大力按压的情况，适配日常频繁操作的使用需求。

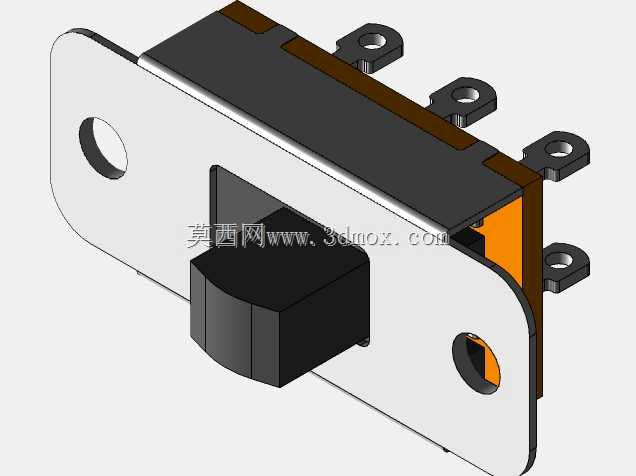

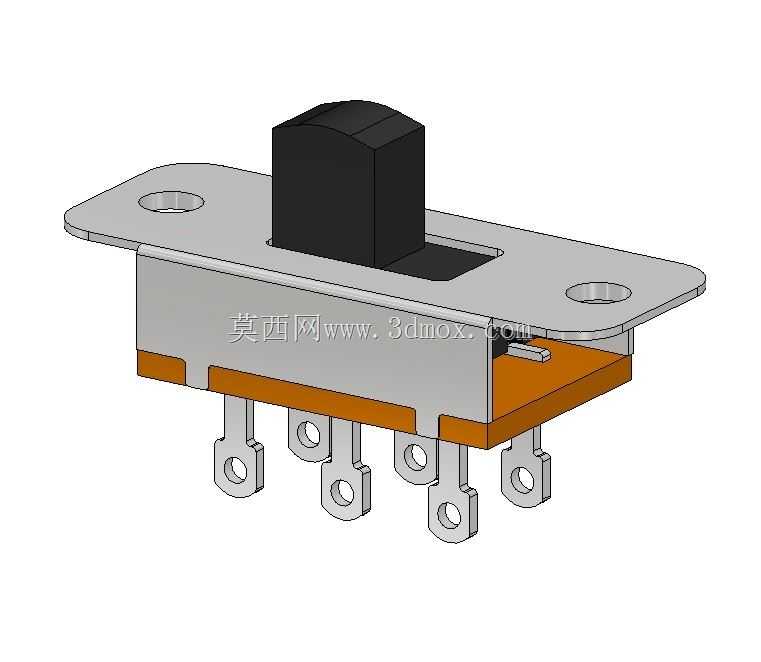

　　从结构设计逻辑来看，这款开关采用金属安装耳外翻的布局，两个安装孔分布在开关本体两侧的延伸金属片上，安装时不需要在壳体上做复杂的沉槽定位，只需要在对应安装面板上开出两个匹配安装孔距的通孔，用螺丝或者热熔柱就能完成固定，安装耳和开关本体的金属基座是一体冲压成型的，抗拉扯能力比后期铆接的结构更好，就算日常使用中频繁拨动拨钮，也不会出现基座松脱移位的问题。基座下方的绝缘隔层采用耐温绝缘材质，把六个接线引脚和上方的金属导通结构完全隔开，避免引脚之间出现爬电或者短路问题，六个引脚分成两组对应两个导通档位，拨钮滑动时带动内部的金属接触片在不同引脚组之间切换，接触片采用弹性铜质材料，表面做了镀覆处理，长期使用也不容易出现氧化接触不良的问题，每个引脚末端都做了焊片孔设计，既可以插装在PCB板上做波峰焊，也可以直接手工焊接导线，适配不同的装配工艺。

　　设计这款结构的时候，首先要明确安装边界的尺寸约束：两侧安装耳的总宽度要匹配小型设备的内部安装空间，不能超出壳体内部的预留安装位，拨钮的凸出高度要控制在面板开孔的允许范围内，既不能凸出太多容易被误碰，也不能凹陷太深导致操作费力。拨钮的滑动行程要和内部接触片的跳转行程完全匹配，避免出现拨钮推到档位位置但内部接触片没有完全贴合引脚的虚接问题，绝缘隔层的厚度要满足低压回路的绝缘耐压要求，同时不能让整体结构的厚度过大，挤占设备内部的其他元件安装空间。引脚的排布间距要符合常规PCB布线的间距规范，避免焊盘之间距离过近导致焊接时连锡，每个引脚的根部都做了加宽处理，焊接时能承受一定的外力拉扯，不会因为导线拉扯就把引脚从基座里拽出来。

　　从实际选型适配的角度看，这类滑动开关的额定电流通常不大，适配直流低压小功率回路，不能用在交流大电流的主回路里，选型时要注意拨钮的操作力和设备的使用场景匹配，如果是给儿童玩具使用，操作力可以设计得稍小一些，如果是工业用小型控制模块，操作力可以稍大一点避免运输过程中震动导致拨钮移位。金属基座的边缘都做了倒角处理，不会有冲压毛刺划手或者刮伤导线绝缘层的问题，拨钮的顶部做了圆弧过渡，手指推动的时候触感更舒适，不会有尖锐棱角硌手的情况。内部的接触片滑动轨道做在绝缘基座的卡槽里，滑动过程中不会出现偏斜，保证每次切换档位时接触片都能和引脚完全贴合，降低接触电阻，避免长期使用后出现接触不良导致的回路闪断问题。
