卡森信号接收装置结构设计

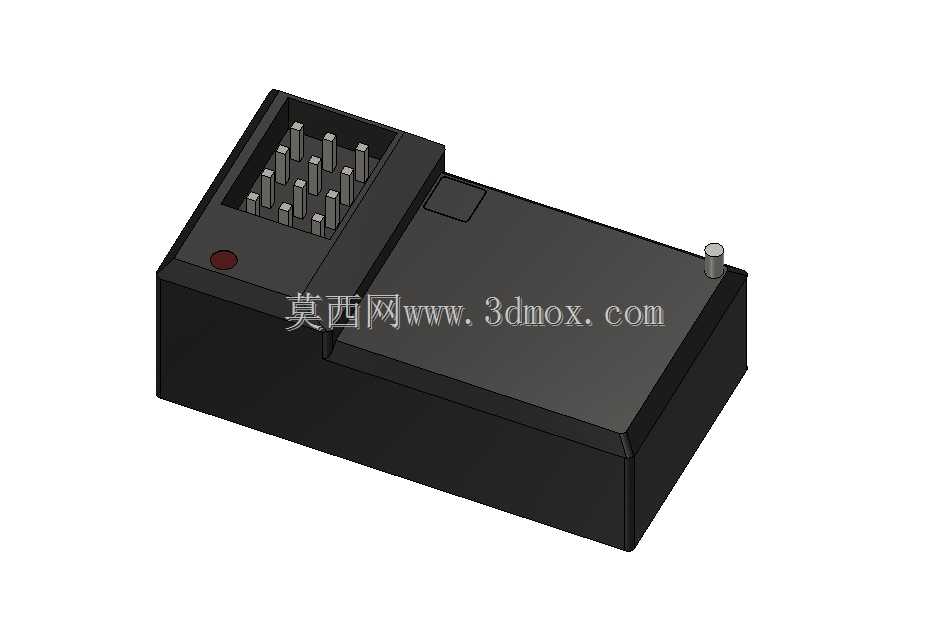

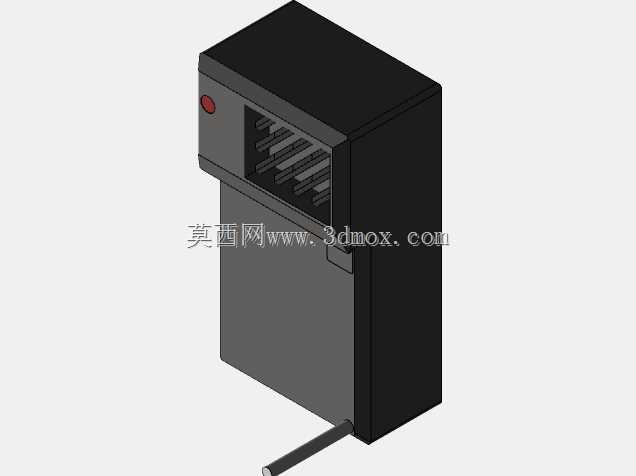

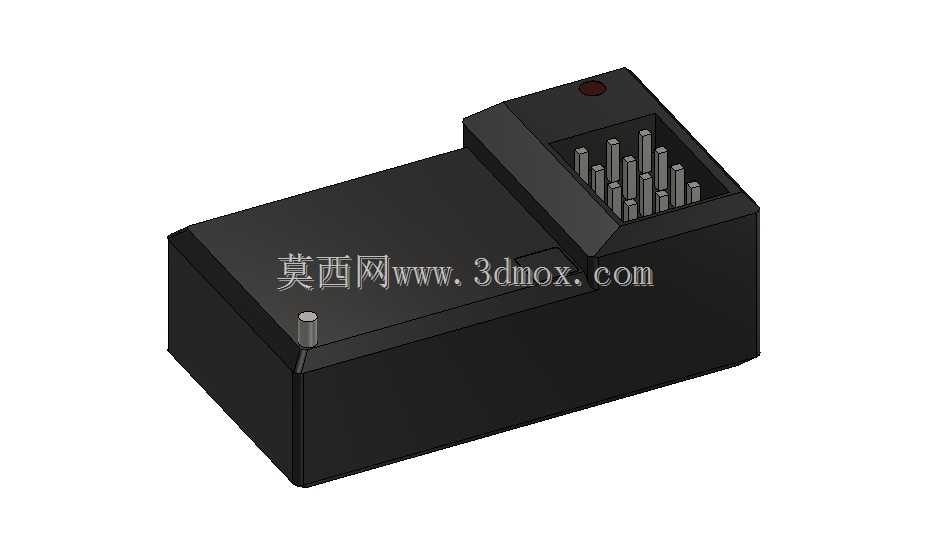

　　在工业传感信号传输链路里，这类接收装置是前端传感单元与后端处理模块之间的核心衔接部件，常被部署在自动化产线的信号采集节点、小型测控设备的内置信号接驳位，也可配套集成到便携检测仪器的信号输入端口，负责将前端采集到的传感信号做规整接驳，避免信号传输过程中出现接触不良、信号衰减的问题。从结构设计来看，整体采用分体式高低台布局，主体低位舱体为内部电路承载腔，高位凸起段为插针接驳区，这种布局一方面可以让内部电路排布有足够的纵深空间，容纳信号转接的PCB板与基础滤波元件，另一方面高位的插针区可以在插接配对件时形成定位导向，减少插针受侧向力弯折的风险。插针阵列采用矩阵式排布，每根插针的根部都做了局部加厚的承托结构，插针伸出端面的高度保持一致，

　　配对插接时可以保证每根针脚同步接触，避免出现个别针脚虚接导致的信号中断。外壳主体采用硬质绝缘材质，边角位置全部做了R角过渡处理，没有尖锐的直角棱边，一方面可以避免装配过程中划伤操作人员，另一方面也能减少设备组装时外壳与周边结构件的磕碰损伤。外壳顶面设置了一个小型的状态指示窗，对应内部电路板上的信号指示灯位，装配后指示灯的光线可以从指示窗透出，无需额外开孔做导光结构，简化了外壳的模具结构，也减少了外部粉尘进入壳体内部的通道。壳体侧面预留了一个小型的定位柱，在设备内部安装时，这个定位柱可以先卡入安装基座的定位孔内，完成预定位后再通过螺丝或者卡扣完成最终固定，能有效避免安装过程中壳体偏移导致的插针对位不准问题。从安装边界来看，

　　低位舱体的底面为平整安装面，安装时需要保证安装基座的对应平面平面度公差在0.1mm以内，避免壳体安装后出现翘曲，长期受力导致壳体开裂或者内部电路板脱焊。高位插针区的外围预留了足够的插接操作空间，配对插件的插拔方向需要与插针轴线保持平行，侧向偏角不能超过3度，否则很容易造成插针弯曲变形，影响后续的插接可靠性。壳体的合模缝设置在低位舱体的侧面中间位置，合模缝的错位量控制在0.05mm以内，既可以保证上下壳体扣合后的密封性，也不会因为合模缝凸起影响壳体在安装槽内的推入装配。在实际选型适配时，需要注意插针的定义与前端传感单元的输出引脚一一对应，该结构的插针间距采用标准工业接插件间距，可以兼容同规格的通用配对插件，无需单独开发配对接头，

　　能够降低整套传感采集系统的配件成本。内部腔体的走线空间做了分区处理，电源引脚与信号引脚之间设置了隔离筋，可以减少电源走线对微弱传感信号的电磁干扰，提升信号传输的稳定性。壳体顶部的指示窗采用半透明材质与外壳一体注塑成型，不需要额外装配透明镜片，减少了装配工序，也避免了镜片脱落的风险。在长期使用场景下，这种结构的外壳可以耐受常规工业环境下的粉尘污染，插针表面做了镀镍处理，能够抵御常规湿度环境下的氧化问题，保证长期插接的接触可靠性。如果是在震动较强的设备上使用，可以在安装面增加薄型橡胶减震垫，减少设备运行震动传递到插针位置，避免长期震动导致的针脚松脱。
