X射线用气膜驱动双腔布拉格传感部件

　　在同步辐射光源、实验室X射线衍射谱仪这类高精度射线表征设备中，样品环境的稳定性直接决定了实验数据的信噪比与可重复性，这款气膜驱动的腔体部件正是为这类极端精密的射线应用场景开发的核心承载组件。不同于常规常压下的样品夹持结构，它需要在维持腔体内部高真空或特定气氛环境的同时，实现样品位置的亚微米级微调，还要保证X射线入射与出射路径上无多余遮挡，避免杂散射线干扰最终的探测结果。

　　从功能实现逻辑来看，该部件采用气膜驱动的无接触传动方案，摒弃了传统机械螺杆传动存在的回程间隙、摩擦磨损以及金属碎屑污染问题，通过不同腔室的气压差驱动内部承载台做轴向与径向的微位移，位移分辨率可以达到百纳米级别，完全满足高压衍射、低温原位实验这类对位置精度要求极高的测试需求。双腔结构的设计将驱动气路与样品腔做了物理隔离，一方面可以避免驱动气体泄漏污染样品所处的实验环境，另一方面也能在样品腔充入高压惰性气体、腐蚀性反应气体时，保证驱动膜片两侧的压力差维持在设计阈值内，防止膜片过载破损。

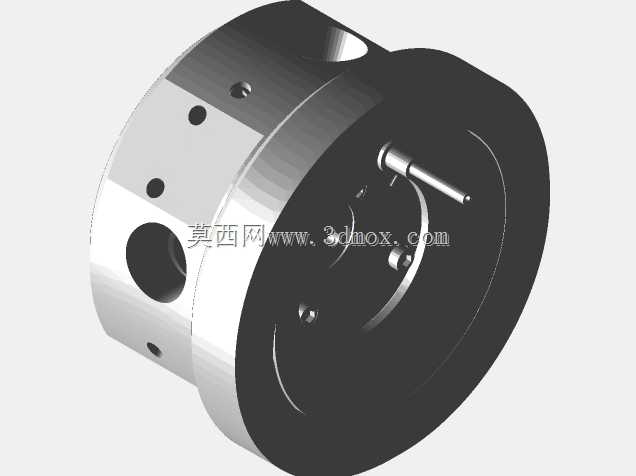

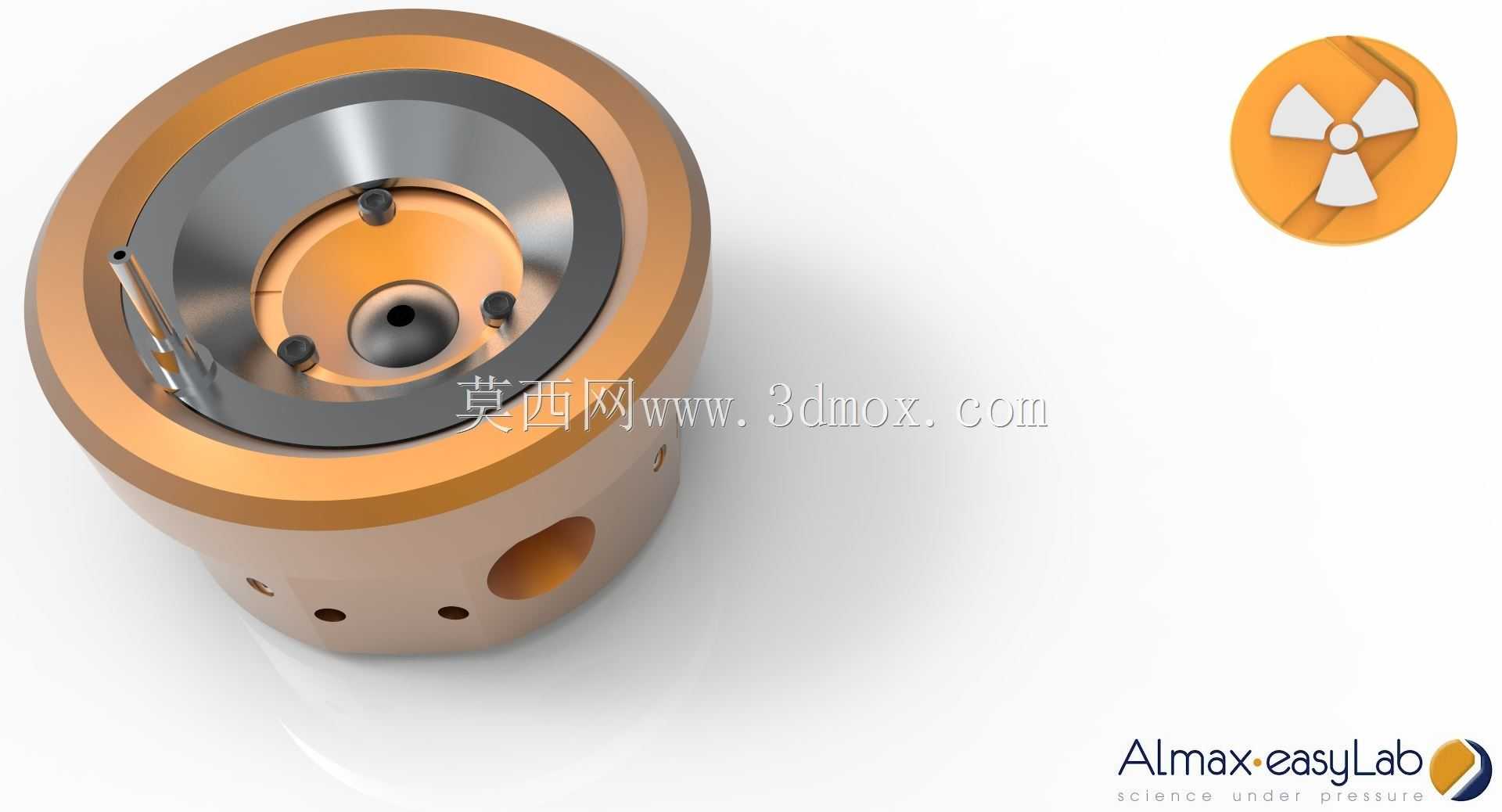

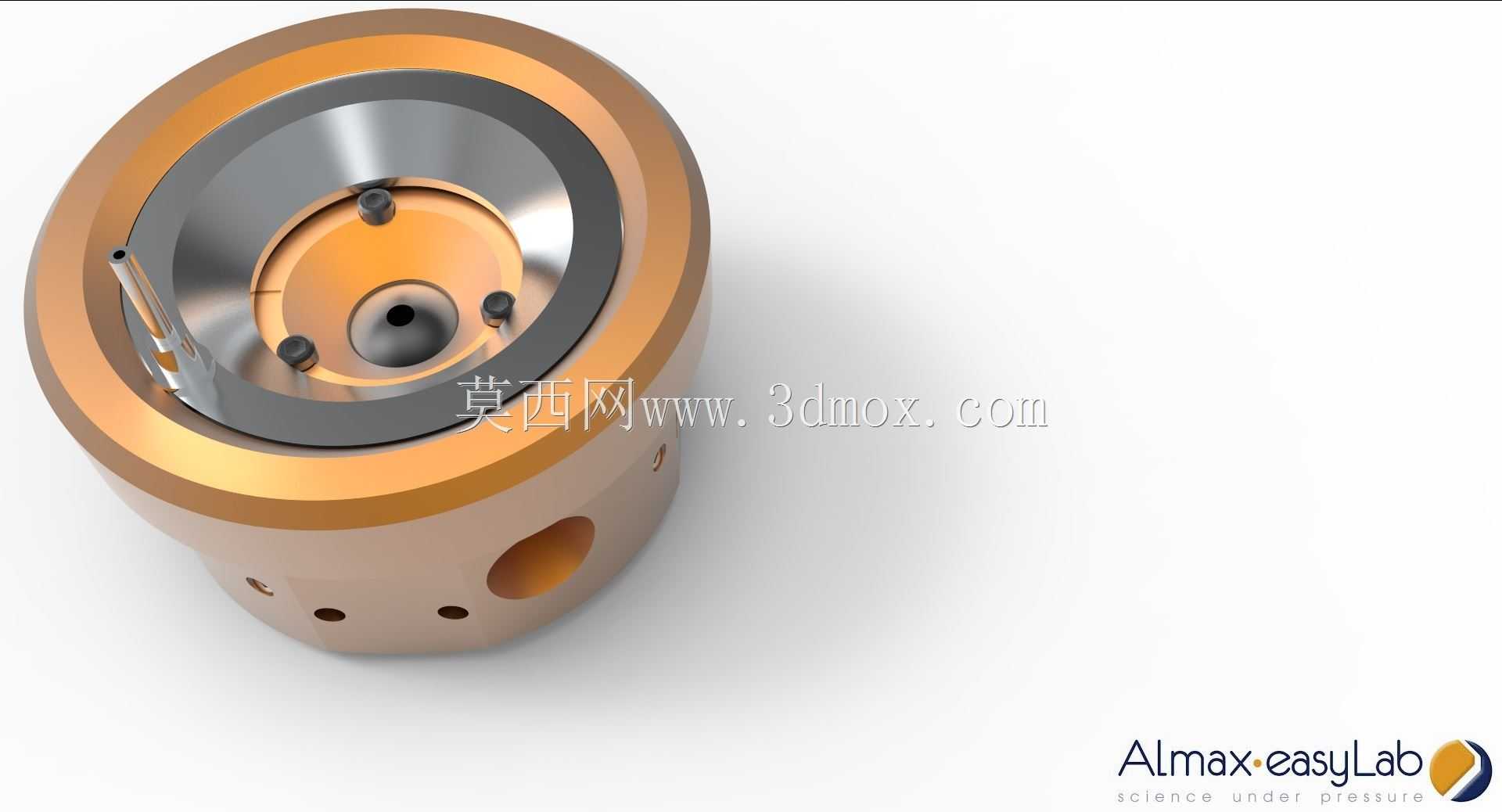

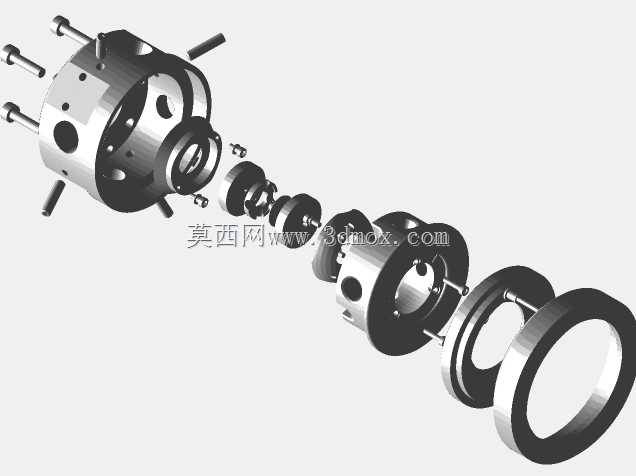

　　结构设计上，外层主体采用铜合金材质加工，利用铜材优异的导热性能，可以快速将X射线照射产生的热量传导出去，避免局部热变形导致样品位置漂移；内部与射线直接接触的区域采用硬质合金做衬套，既降低了X射线穿过腔体壁时的吸收损耗，也能抵抗高速粒子轰击带来的表面损伤。腔体侧壁预留的多个通孔分别对应X射线入射窗、出射窗、气路接口以及温度传感器安装位，所有接口的位置度公差控制在0.02mm以内，保证安装后射线光路能够精准对准样品台中心。顶部的环形凸台是与设备主腔体的对接定位面，采用止口配合的安装方式，配合端面的密封槽安装金属密封圈，可以实现10^-7Pa量级的真空密封，满足超高真空实验环境的使用要求。

　　在安装边界层面，该部件的整体外径适配常规120mm口径的射线设备腔体接口，轴向总高度控制在85mm以内，不会占用过多的样品腔内部空间，预留的操作间隙可以满足实验人员在不拆卸整个部件的情况下，完成样品更换、窗片清洁这类日常维护操作。气路接口采用标准的1/16英寸卡套接头，能够直接对接实验室通用的气路控制系统，不需要额外定制转接头。驱动膜片采用特种聚酰亚胺材质复合金属镀层，既保证了足够的驱动形变能力，又具备极低的气体渗透率，长期使用不会出现压力缓慢泄漏的问题。

　　实际使用过程中，该部件可以适配多种原位实验附件，配合低温冷台可以实现10K温区下的高压衍射实验，配合加热模块可以完成800℃以内的原位反应表征，气膜驱动的响应速度快，在调整气压后100ms内即可完成位置调整并稳定，不会因为长时间的位置调整占用宝贵的同步辐射束流时间。腔体内部的样品台采用可更换式设计，针对不同尺寸的金刚石对顶砧、毛细管样品都有对应的适配座，不需要更换整个腔体就能完成不同实验模式的切换，大幅提升了设备的使用效率。设计阶段通过有限元仿真对腔体的受力变形做了多次迭代优化，在10MPa的内部压力下，腔体窗口位置的形变量小于1μm，不会因为压力变化导致光路偏移，保证了实验过程中样品位置的长期稳定性。
