带安装法兰IP65防护塑料电子接线壳体

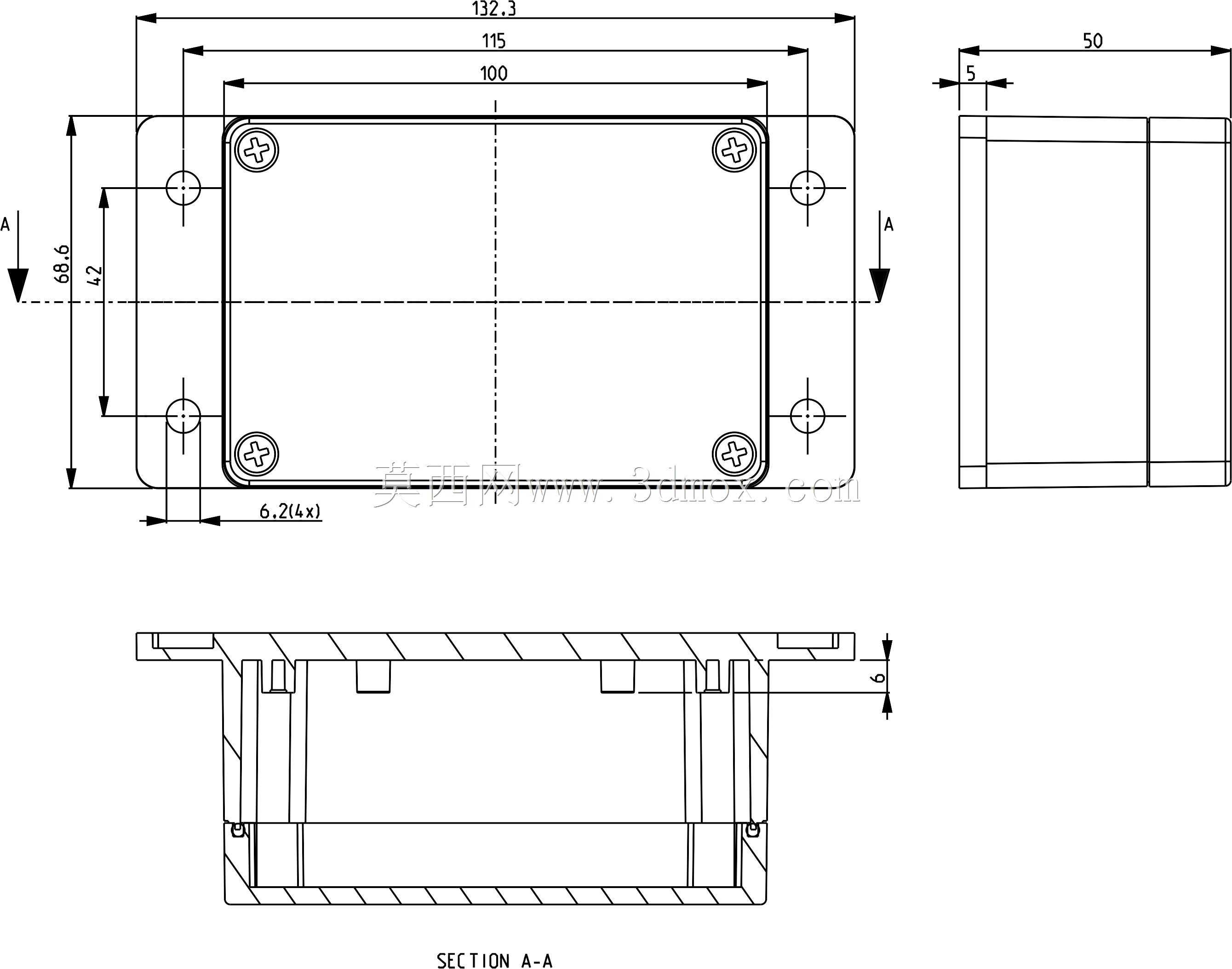

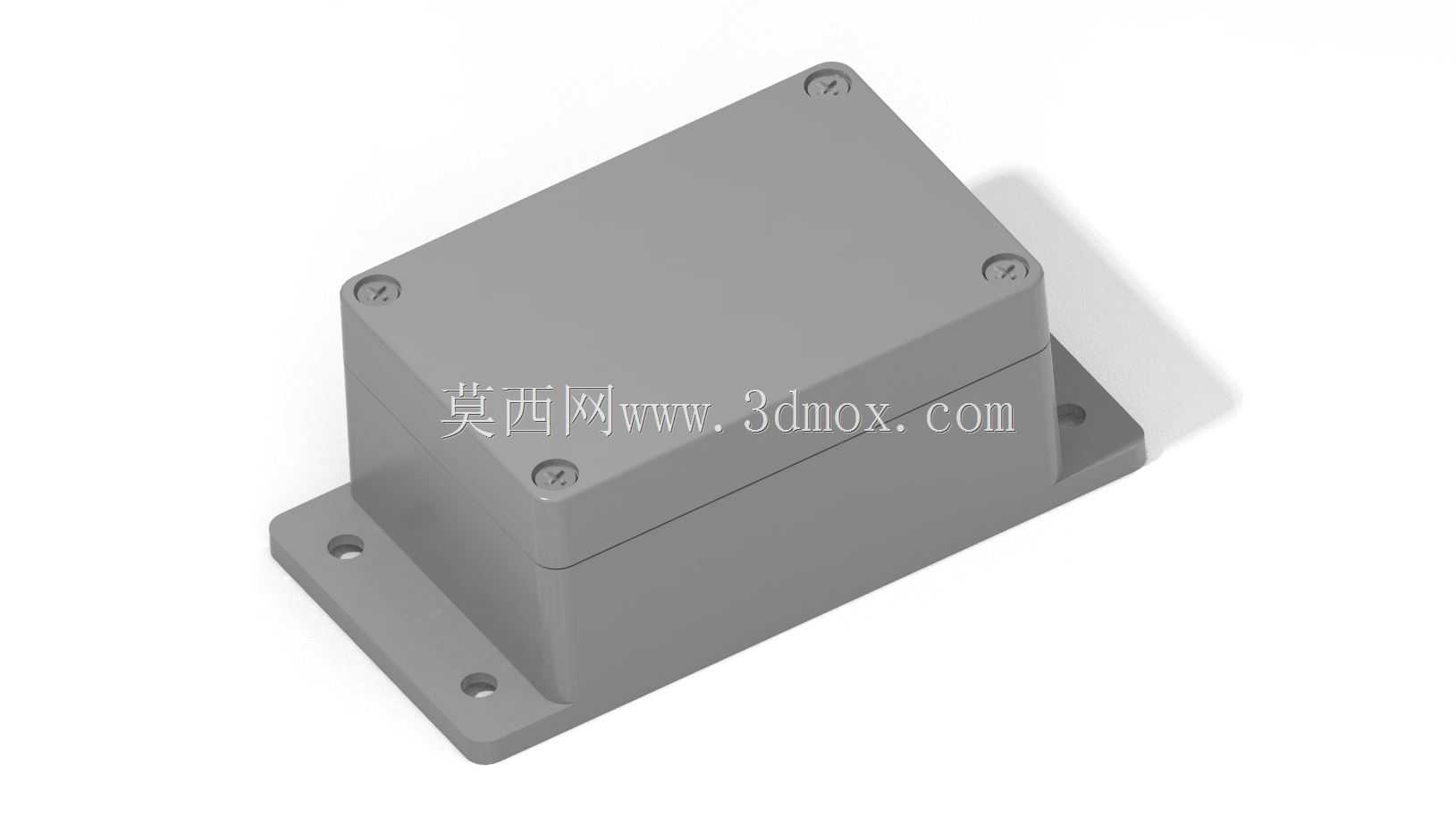

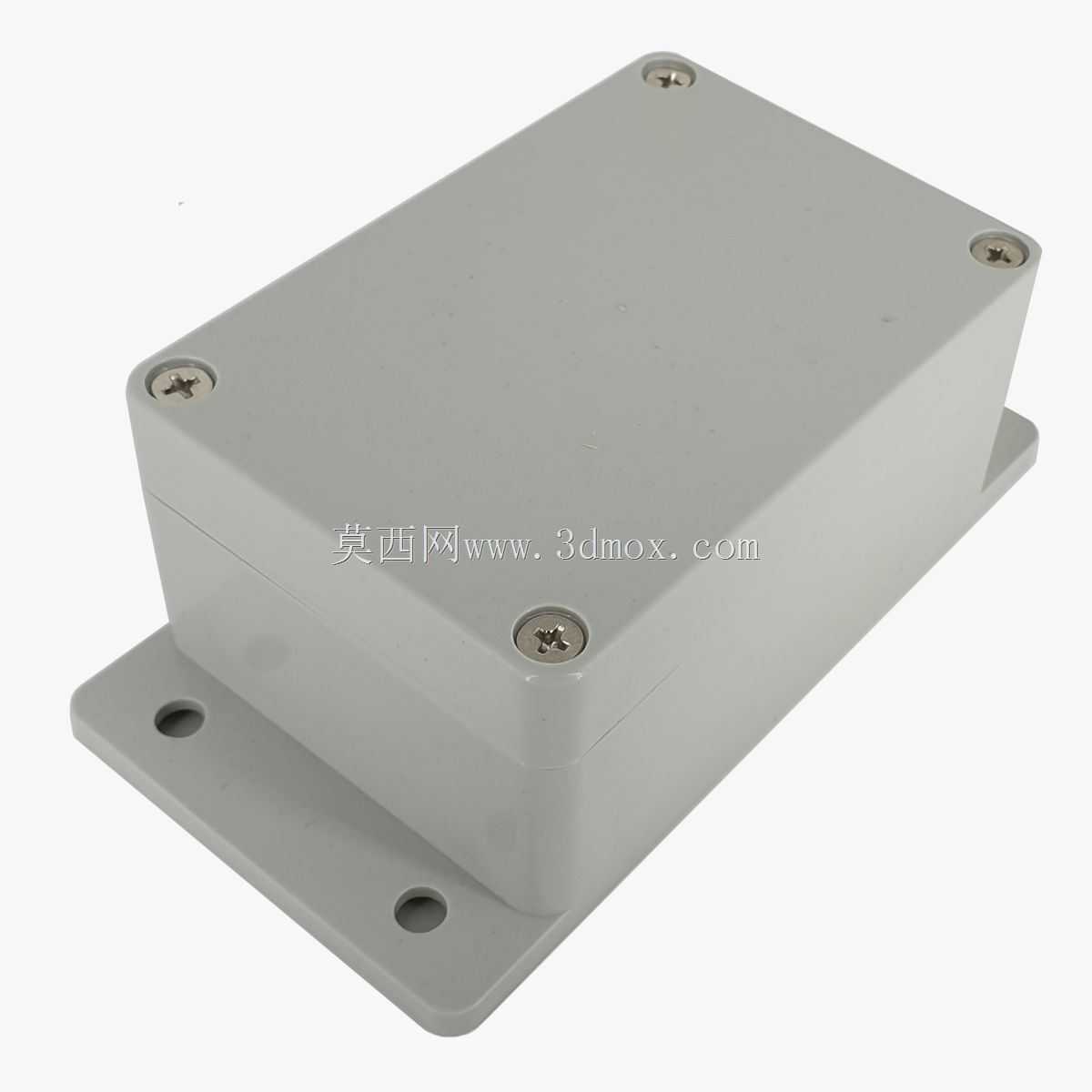

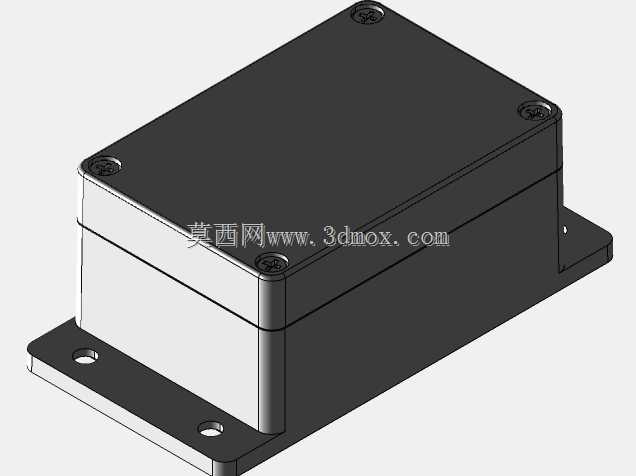

　　在户外工业传感检测、小型设备电控模块布设、露天工位信号转接单元的搭建场景里，这类带固定法兰的塑料防护壳体是出镜率极高的结构部件，很多刚接触结构选型的工程师容易忽略壳体安装边界与防护冗余的匹配问题，最后要么现场装不上，要么雨季进水烧损内部电路板，反而拉高整体项目的运维成本。这款壳体的整体外形尺寸为1006850，属于中小型电气防护壳体的常用规格，两个一体成型的安装法兰从箱体下沿两侧向外延伸，法兰上预制了沉头安装孔，安装时不需要额外做转接支架，直接用自攻螺丝或者膨胀螺栓就能把壳体固定在设备机架、墙面、户外立杆的安装面上，沉头孔的设计能让螺丝头完全埋入法兰平面，不会突出刮擦布线或者操作人员的衣物，也避免了螺丝长期外露锈蚀导致的拆卸困难。

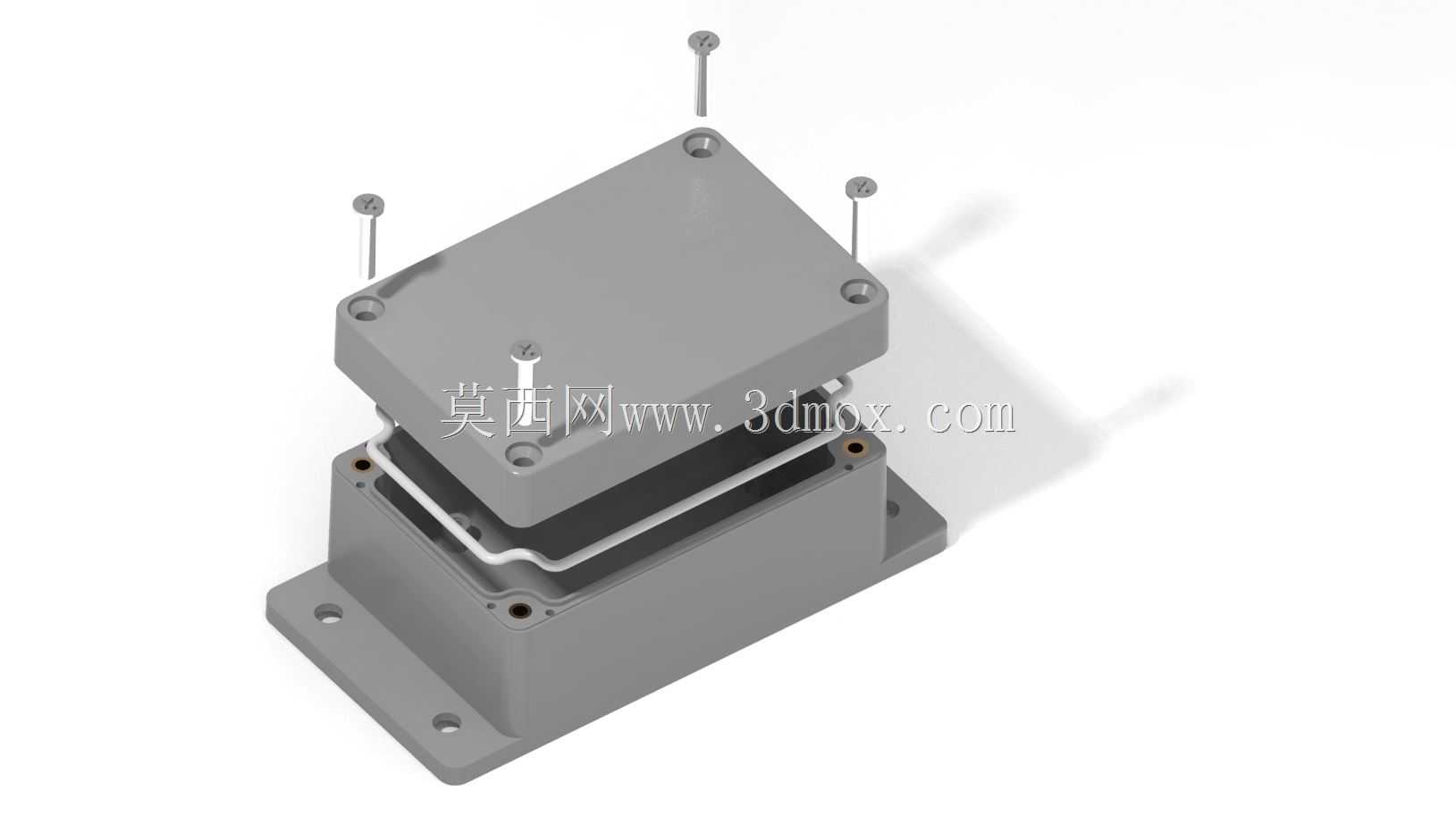

　　从防护设计的角度看，这款壳体达到IP65的防护等级，意味着它可以完全阻挡粉尘进入壳体内部，同时能承受任意方向的低压喷水冲刷，不管是车间里的切削液飞溅、户外的短时暴雨冲刷、还是环卫清洁时的高压水枪近距离喷淋，都不会让水渗入壳体内部损坏内置的电路板、接线端子或者传感模块。上下盖的合缝位置做了一圈内嵌的密封槽，装配时可以配套嵌入硅胶或者橡胶密封圈，螺丝锁紧后上下盖的结合面会均匀挤压密封圈，完全填充合缝处的间隙，不会出现局部密封失效的问题，四个角的锁紧螺丝均匀分布在合缝周边，锁紧力能均匀传递到整个密封面，不会出现某一侧缝隙过大漏灰漏水的情况。

　　材质选用的是耐候性工程塑料，相比金属壳体，它本身具备优秀的绝缘性能，不需要额外做喷塑或者阳极氧化的绝缘处理，内置强电模块时也不会出现壳体带电的安全隐患，同时塑料材质的抗腐蚀能力更强，在化工车间、沿海高盐雾区域、污水处理站这类腐蚀环境下使用，不会像铁质壳体那样两三年就锈穿，也不会像铝合金壳体那样长期接触酸碱雾气出现表面腐蚀粉化的问题，长期户外使用也不会因为紫外线照射出现快速脆化开裂的情况。

　　在实际结构设计适配的时候，要注意内部的安装空间边界，壳体内腔的有效可用尺寸要比外形尺寸小8-10mm，这部分空间要留给密封胶条的安装位、上下盖的配合止口，还有内壁的加强筋，布置内部电路板或者元器件的时候，最高的元器件不要超过内腔的有效高度，避免合盖时压坏元件。法兰上的安装孔中心距要提前和现场安装面的孔位对齐，如果是在圆弧面的立杆上安装，可以搭配弧形的安装垫片，避免法兰单点受力出现开裂。布线的时候可以在壳体的侧面或者底部根据需求开防水格兰头的安装孔，开孔后要配套带密封胶圈的电缆接头，不要直接让线缆从开孔处穿入，不然会破坏整体的防护等级。

　　这类壳体的适用场景非常广，除了用来安装小型传感器的信号处理电路板，还可以作为户外监控设备的电源转接盒、小型设备的分线接线盒、工业现场的IO模块防护壳、农业物联网设备的主控壳体，甚至在一些小型户外亮化项目里，也可以用来装LED驱动电源，只要是需要把电气元件和外部恶劣环境隔离开的场景，这个尺寸的壳体都能适配。相比更大尺寸的壳体，它的占用空间更小，在安装位置局促的设备角落也能轻松布置，相比更小的迷你壳体，它的内部空间足够放下常规尺寸的接线端子排和小型电路板，不需要额外做元器件的堆叠排布，给后期的接线维护留出了足够的操作空间。

　　很多工程师在选型这类防护壳体的时候，容易只看长宽高的外形参数，忽略法兰的突出尺寸，最后算安装空间的时候只算了箱体本身的大小，没算两侧法兰的延伸长度，导致现场安装位置不够，不得不重新打孔调整位置，这款壳体的法兰是和下壳体一体注塑成型的，强度比后期粘接的法兰更高，安装时即使螺丝拧的稍紧一些，也不会出现法兰断裂的问题，法兰和箱体连接的位置做了圆弧过渡的加强筋，能分散安装时的应力，避免长期受震动出现连接位置开裂的情况，在有持续震动的设备上使用时，也能保持安装的稳固性，不会因为长期震动出现螺丝松动、壳体移位的问题。
