覆盆子派专用挤压铝制防护外壳结构

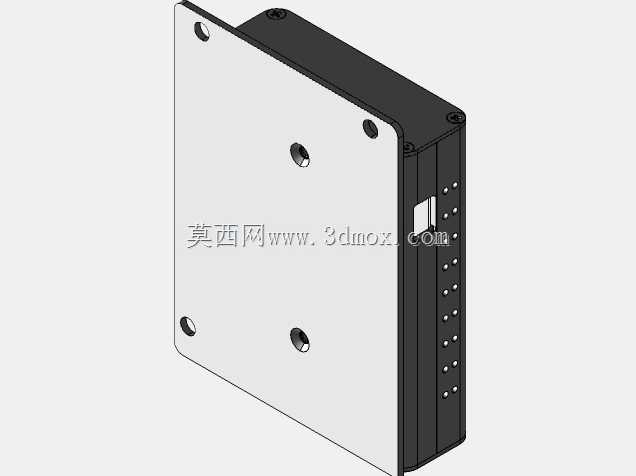

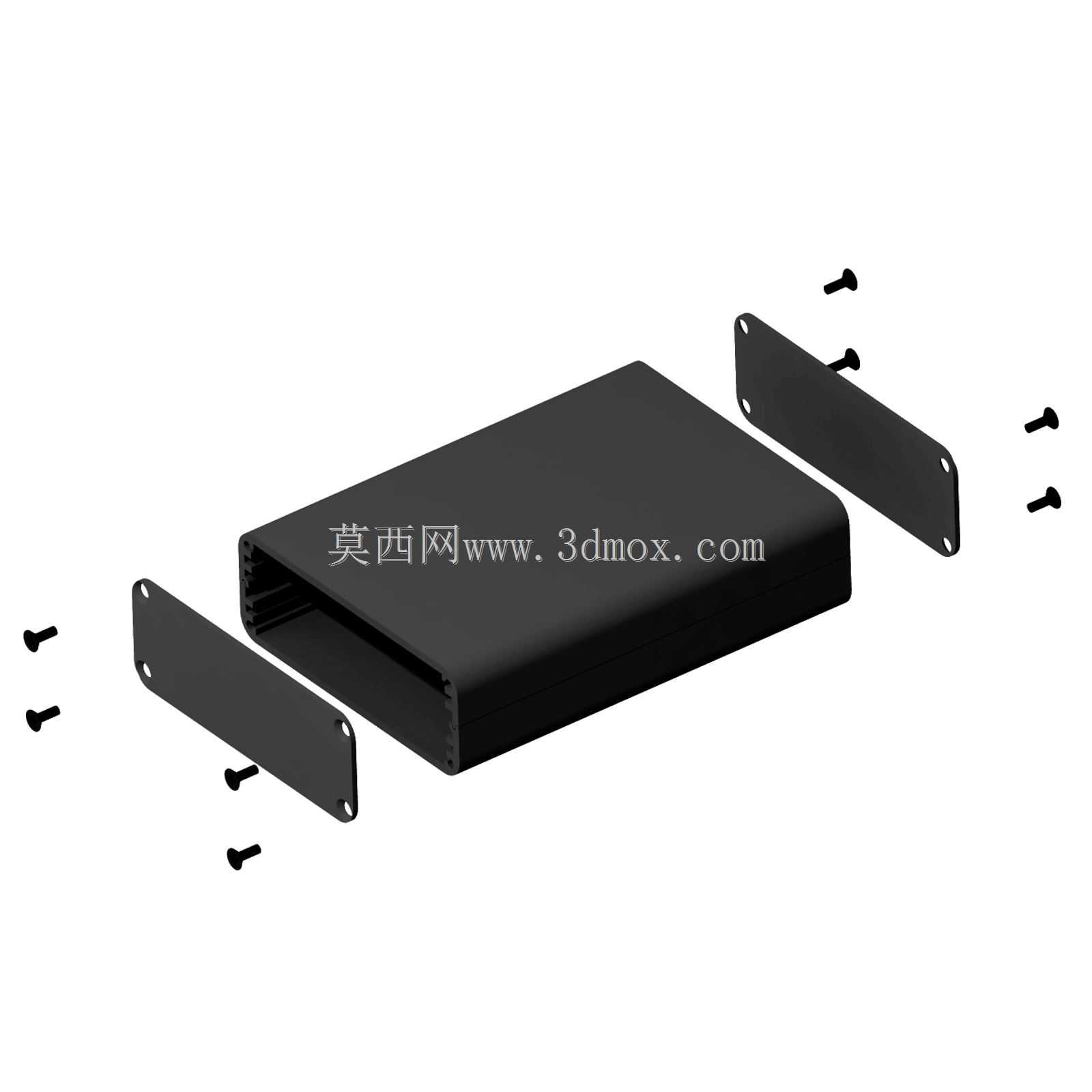

这款挤压成型的铝制壳体，主要面向嵌入式开发场景下的覆盆子派核心板搭载需求，在工业现场数据采集节点、小型边缘计算终端、桌面级开发测试台架等场景中，都能为核心电路板提供可靠的物理防护。不同于常规塑料外壳的弱散热属性，挤压铝材质本身具备优良的热传导能力，在核心板持续高负载运算时，能够将芯片表面产生的热量通过壳体壁面均匀散出，避免局部积热导致的运算降频问题，这一点在无额外风扇的密闭安装场景下优势尤为明显。从结构设计逻辑来看，壳体采用通长挤压成型后裁切的工艺路线，侧壁预留的卡槽可以直接卡入PCB板的边缘，省去了额外的板件固定支架，装配时只需要将核心板顺着卡槽滑入壳体内部，再通过配套的螺钉锁紧两端封盖即可完成组装，全程不需要复杂的工装辅助，小批量组装时的人工效率能够提升40%以上。壳体底部设置的两个M3固定孔，是安装环节的核心边界尺寸，孔位间距匹配通用开发板的安装孔距，既可以通过铜柱将壳体固定在设备内部的安装板上，也可以搭配可选的安装支架，将整个终端模块固定在DIN导轨或者设备侧壁上，适配不同安装场景的固定需求。壳体的内壁做了0.2mm的余量设计，既保证PCB板滑入时不会出现卡滞，也避免间隙过大导致板件在壳体内晃动，侧壁对应核心板接口的位置预留了通槽，不需要额外开孔就可以直接外接电源、网线、USB等外设，在户外部署的场景下，还可以在通槽位置搭配防水胶圈实现IP54级的防护能力。挤压成型的工艺特性决定了壳体的截面一致性极佳，长度方向可以根据搭载的扩展板数量灵活裁切，不管是单块核心板还是叠层扩展的多板结构，都可以通过调整壳体裁切长度实现适配，不需要重新开模，能够大幅降低小批量定制场景的加工成本。壳体的外表面采用自然阳极氧化处理，既保留了铝材质的金属质感，也能在日常使用中避免表面氧化发黑，在实验室、工业机柜等长期使用场景下，不需要额外做表面维护就能保持外观整洁。不同于3D打印外壳的层纹缺陷和强度不足问题，挤压铝壳体的整体抗挤压能力更强，在现场施工、设备搬运过程中，即使受到轻微的外力碰撞，也不会出现壳体开裂、接口错位的问题，能够有效保护内部核心电路板不受物理损坏。
