挤压成型铝制电子设备防护外壳

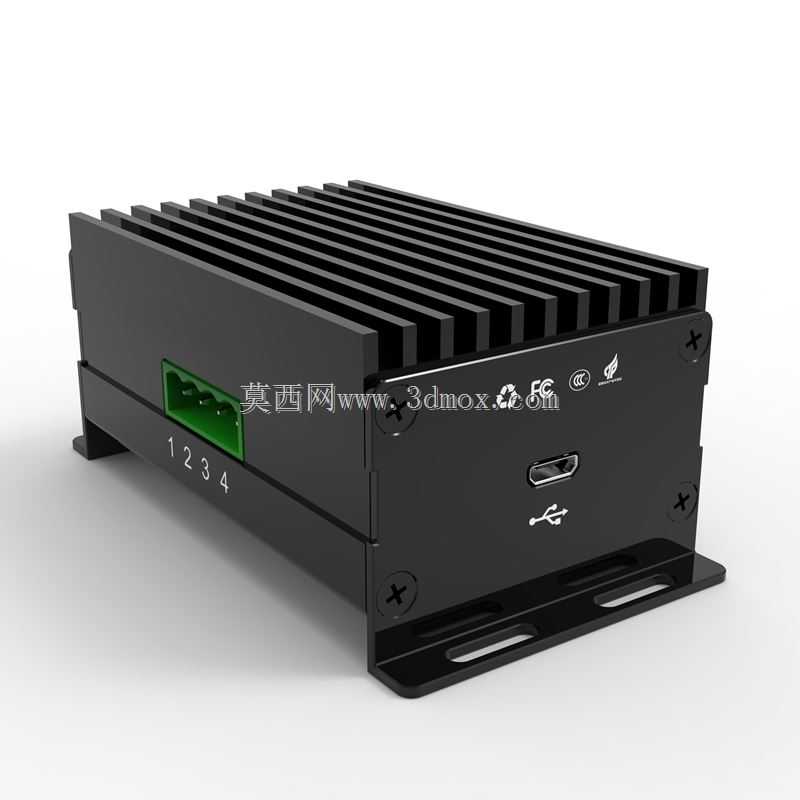

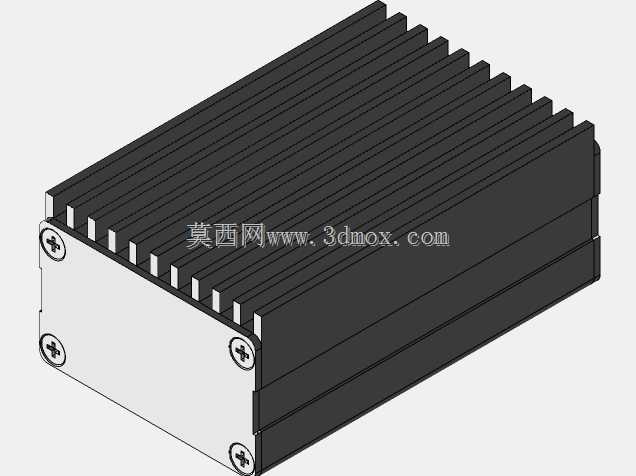

　　在工业传感、小型测控模块、嵌入式板卡的实际部署场景里，外壳的选型从来不是简单的“容器”选择，要同时兼顾散热效率、电磁屏蔽、安装适配、加工成本多个维度的平衡，这款挤压成型的铝制外壳，正是针对这类小尺寸电子设备的落地需求设计的。从实际使用场景来看，这类壳体常被用在工业现场的信号转换模块、小型传感变送单元、嵌入式数据采集板、低压驱动控制板的封装上，这类设备往往部署在电控柜内部、设备机架侧边、产线工位旁，既需要隔绝现场的粉尘、少量溅液，避免电路板积灰短路，又要把板卡上功率器件产生的热量及时散出，避免高温导致的元器件参数漂移、寿命缩短。这款外壳采用挤压铝工艺成型，主体壳体部分为一体挤出结构，侧壁带连续的散热鳍片，鳍片顺着壳体长度方向排布，

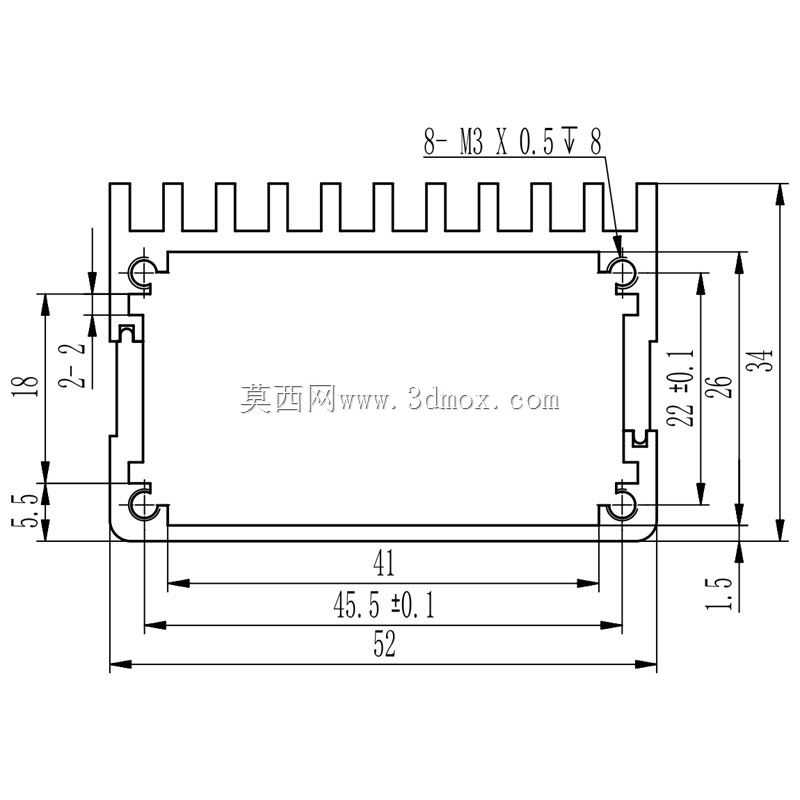

　　这种结构不是为了外观造型做的装饰，而是在挤压工艺可实现的前提下，最大化增加壳体和空气的接触面积，当板卡上的发热器件通过导热垫贴到壳体内壁时，热量可以直接顺着铝基体传导到外侧鳍片，依靠自然对流就能带走大部分热量，多数场景下不需要额外加装散热风扇，减少了设备的故障点和运行噪音。从安装边界来看，这款壳体的截面尺寸为52mm宽、34mm高，总长度80mm，属于紧凑型的小尺寸壳体，适配的PCB板宽度要控制在48mm以内，长度不超过76mm，板上最高元器件高度不超过28mm，避免和端盖装配产生干涉。两端的端盖采用板材铣切成型，通过十字螺丝和主体壳体锁紧，端盖上预留的装配孔位既可以用来固定端盖，也可以作为壳体的对外安装孔，

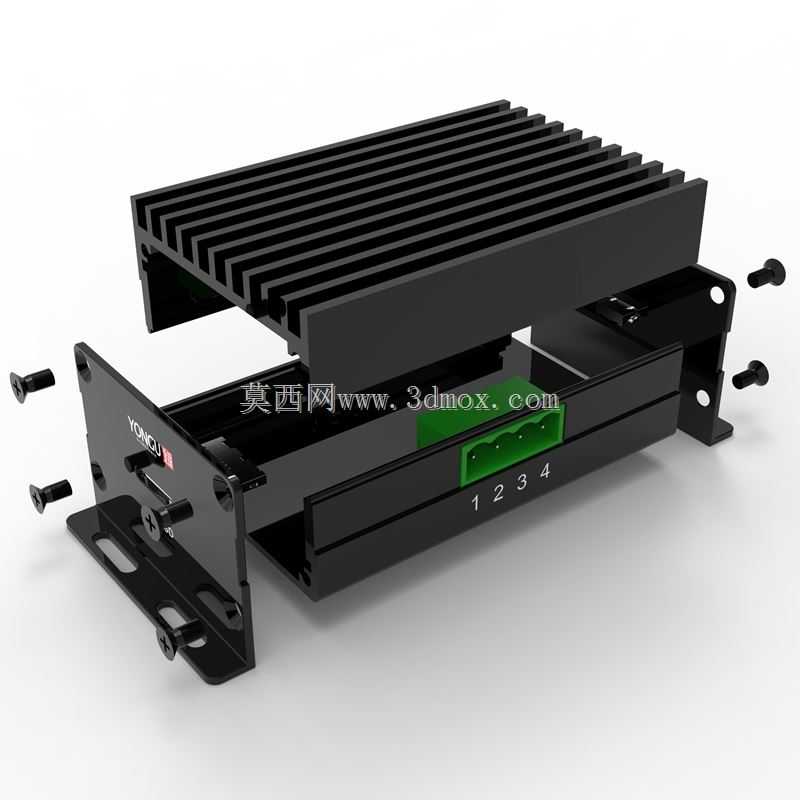

　　用户可以根据实际安装场景，选择在端盖上加工出线孔、指示灯开孔、按钮安装位，挤压成型的主体壳体长度也可以根据实际需求裁切，不需要重新开挤压模具，能大幅降低小批量定制的成本。设计过程中，挤压型材的壁厚做了均匀化处理，主体壁厚控制在1.8mm，既保证了壳体的结构强度，在普通的安装受力下不会产生变形，又避免了壁厚过大导致的材料浪费、重量增加，同时均匀的壁厚也符合挤压工艺的成型要求，不会出现挤出过程中壁厚不均、变形扭曲的问题。内侧的安装卡槽是和型材一体挤出成型的，PCB板可以顺着卡槽直接滑入壳体内部，不需要额外加装铜柱或者塑料支撑，装配的时候只需要把焊好元器件的PCB顺着卡槽推到位，再锁紧两端的端盖就完成装配，

　　大幅减少了装配环节的零件数量和工时。实际选型的时候要注意，这类铝壳体本身具备一定的电磁屏蔽效果，当壳体端盖和主体可靠接触时，可以对外部的电磁干扰起到一定的屏蔽作用，适合用在有一定电磁兼容要求的工业现场，如果是需要更高屏蔽等级的场景，可以在端盖和主体的结合面加装导电泡棉，进一步提升屏蔽效能。外壳的表面可以做阳极氧化处理，不同的氧化颜色既可以区分不同功能的设备模块，也能提升铝表面的耐腐蚀能力，避免在潮湿的工业环境下出现表面氧化锈蚀的问题。和塑料外壳相比，挤压铝外壳的抗冲击能力更强，在现场安装、维护的过程中，不小心的磕碰不会导致壳体开裂，能更好的保护内部的电路板；和钣金折弯的外壳相比，挤压铝外壳的散热鳍片可以一体成型，不需要额外粘接或者铆接散热片，热阻更低，散热效率更好，同时批量加工的一致性更高，装配的缝隙更均匀。在做三维建模的时候，要特别注意挤压型材的拔模方向，所有顺着挤出方向的结构都要保持一致的拔模角度，避免出现倒扣导致模具无法挤出，端盖上的螺丝孔位要和主体上的螺丝柱精准对齐，螺丝柱的内径要和选用的自攻螺丝匹配，避免锁附的时候出现滑牙或者柱体开裂的问题，同时要预留端盖和壳体之间的装配公差，避免因为加工误差导致端盖无法装配到位。
