双色麻花绞合线缆结构三维设计作品

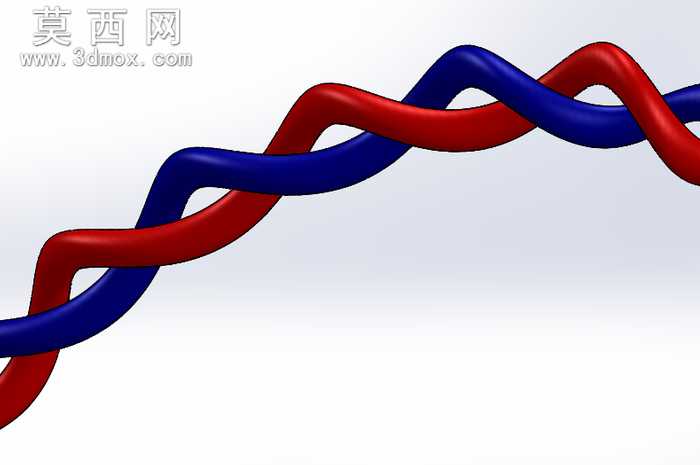

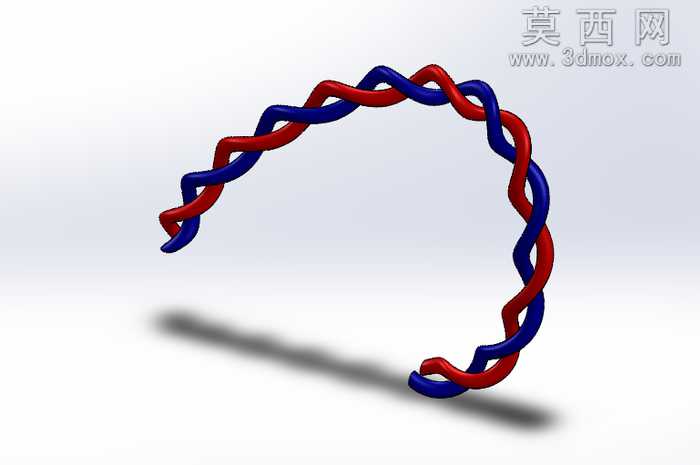

本作品为双股绞合线缆的三维结构设计，整体采用红蓝两色区分两股独立线体，还原了线缆扭绞缠绕的经典麻花形态，建模过程中重点把控了扭绞节距的均匀性，确保每一段螺旋缠绕的弧度、线体贴合间隙都保持一致，避免出现局部扭曲变形、线体穿模的问题。建模阶段首先绘制单股线缆的扫描路径，通过螺旋线与波浪形基准曲线的组合拟合，还原出自然起伏的扭绞走向，再以圆形截面沿路径扫描生成单股实体，之后通过圆周阵列与路径偏移生成第二股线体，对两股线体的接触位置做了细微的曲面贴合处理，模拟真实线缆绞合时的轻微挤压形变，让整体结构更具真实感。材质设置上，为两股线体分别赋予高饱和度的红、蓝哑光塑料材质，添加细微的表面粗糙度参数模拟线缆外皮的磨砂质感，同时在边缘处添加极弱的反射效果，避免材质过于塑料化失真，背景采用简洁的浅灰白色渐变平面，搭配柔和的三点布光，主光源从斜上方打亮线体主体轮廓，辅光源补亮暗部阴影，背光源勾勒线体的边缘高光，让红蓝两色的色彩对比清晰明快，同时完整展现扭绞结构的起伏层次。设计思路上，该模型重点还原绞合线缆的空间缠绕结构，可用于线缆布线演示、结构原理教学场景，建模过程中严格控制了线体的直径参数与扭绞圈数，整体造型流畅自然，没有生硬的转折棱角，每一段弯曲弧度都经过曲率检查，确保曲面顺滑无断点，既还原了真实绞合电线的外观特征，也通过鲜明的色彩区分让两股线体的缠绕走向一目了然，能够直观展示双股绞合结构的空间形态，可作为线缆结构相关的教学演示素材、布线设计参考模型使用，模型的结构参数可根据实际需求调整线径、扭绞节距、整体长度等参数，适配不同的使用场景。
