CBR250RR摩托改装原型链轮护盖

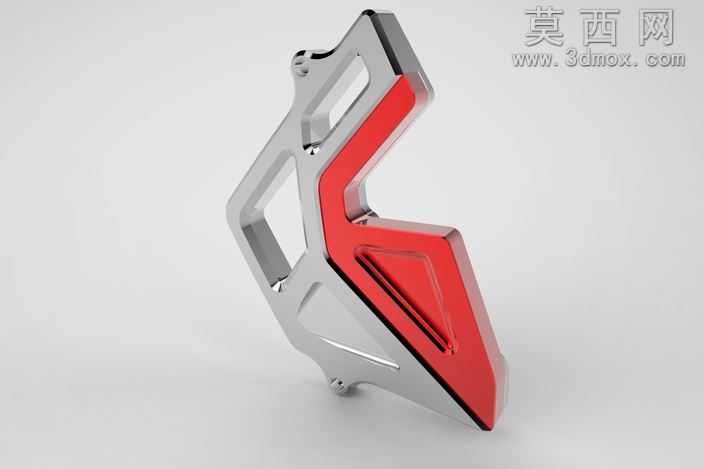

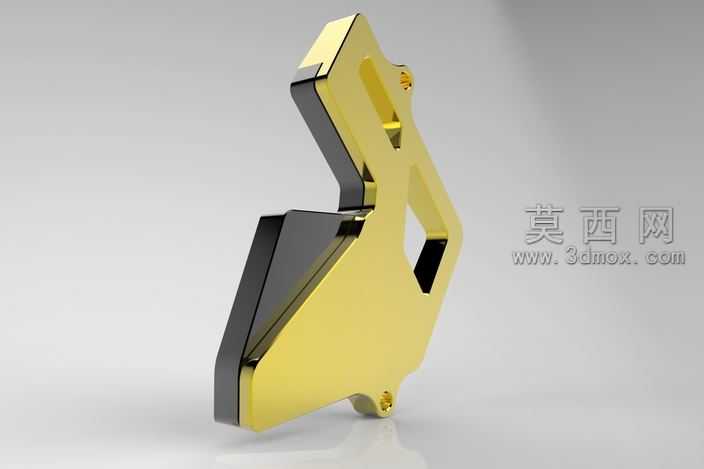

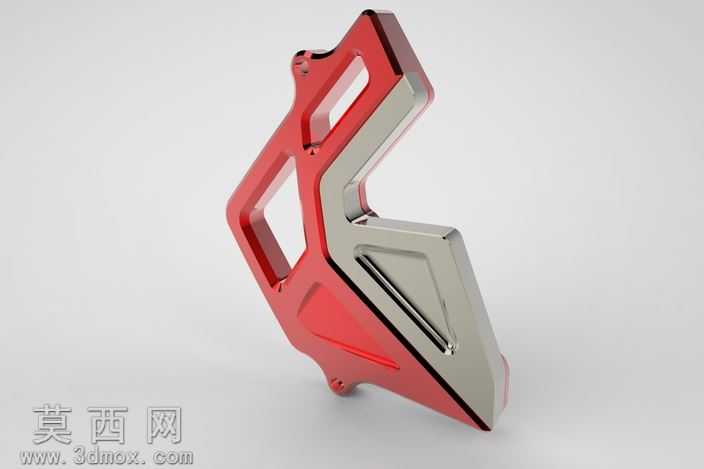

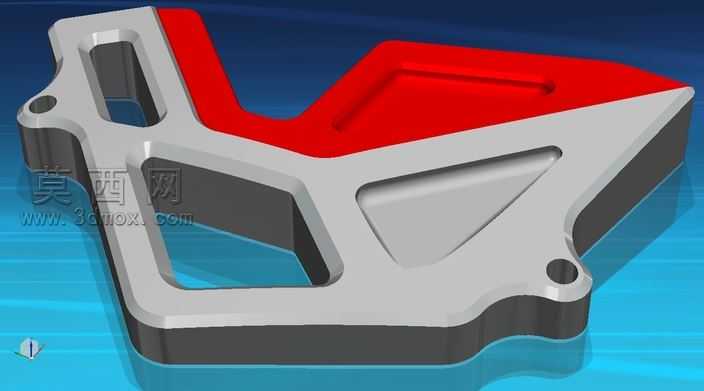

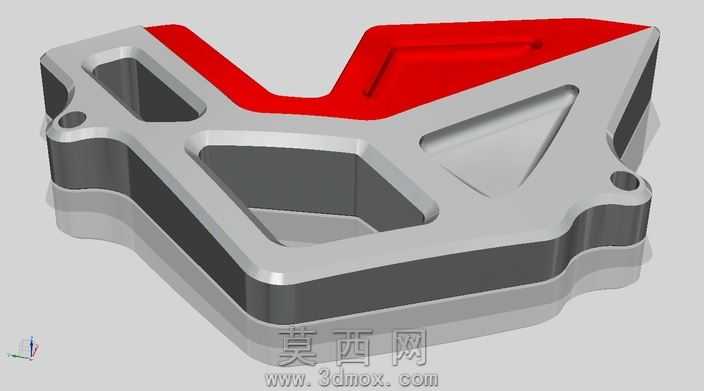

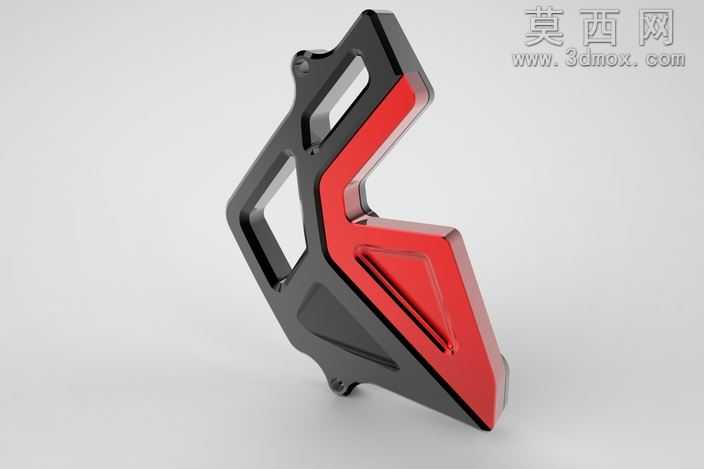

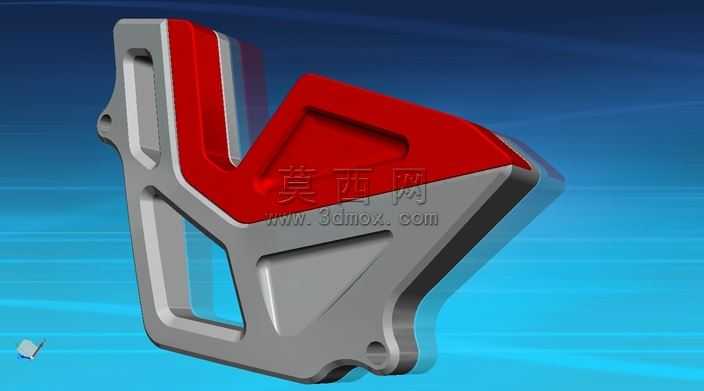

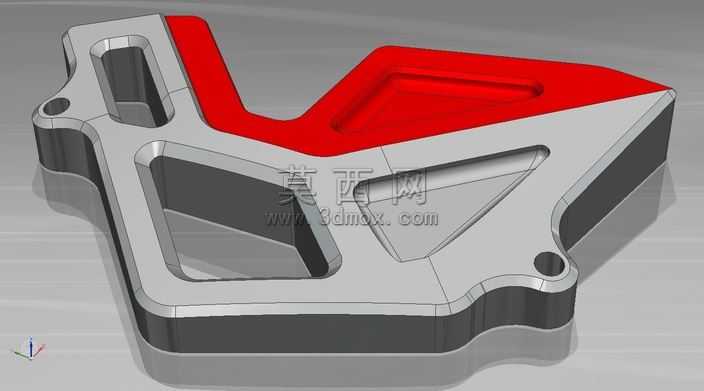

本作品为针对CBR250RR车型设计的改装款原型链轮护盖，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循摩托车传动部件的装配尺寸规范，先通过草图绘制勾勒护盖的整体外轮廓，结合空气动力学与运动防护需求，对护盖的边缘做了流线型切角处理，避免骑行过程中剐蹭骑行者衣物，同时优化了护盖与链轮、后摇臂的装配间隙，预留出足够的链条跳动余量，防止链条运转过程中与护盖发生干涉。模型采用多实体建模方式拆分主体结构与装饰分件，主体护板部分做了等厚抽壳处理，在保证结构强度的前提下尽可能降低部件重量，适配摩托车轻量化改装的需求；表面的镂空结构通过拉伸切除完成，既可以降低风阻，也能在骑行过程中引导气流带走链轮运转产生的热量，延缓链条与链轮的磨损老化。渲染阶段采用Keyshot完成材质与场景搭建，主体结构部分赋予哑光磨砂硬质工程塑料材质，还原改装配件常用的尼龙玻纤材质质感，表面做细微的颗粒纹理处理，避免强光下产生刺眼反光；装饰分件部分赋予亮面红烤漆材质，添加清漆层的反射与折射效果，还原改装件的运动化视觉风格，两种材质的拼接处做了细微的倒角处理，模拟真实部件的装配缝隙，提升渲染真实感。结构设计上，护盖的三个安装孔位完全匹配原车后摇臂的安装点位，孔位内部做了沉头设计，可适配标准内六角螺栓安装，安装后贴合度高，不会出现松动异响；护盖的内轮廓完全贴合链轮的外圆轨迹，覆盖范围延伸至链条啮合区域的外侧，可有效阻挡骑行过程中卷起的泥沙、碎石击打链轮与链条，同时避免骑行者裤脚卷入传动结构造成安全隐患。整体设计兼顾了防护实用性与外观改装的视觉效果，棱角分明的造型线条契合运动型摩托的设计语言，双色撞色的搭配可适配不同配色的改装车身，既可以作为改装配件的原型验证模型，也可用于3D打印制作个性化实装配件。
